Система противодымной защиты жилых зданий

Система противодымной защиты жилых зданий строится на основе системы вытяжных вентиляторов и станции воздухообработки, обеспечивающей приток в помещение свежего воздуха в объемах, необходимых для создания избыточного давления.
Данная система работает в тесной связи с системами пожаротушения, сетью аварийных датчиков и системой пожарной сигнализации, т. е. сетью электроснабжения. Функции системы противодымной защиты имеют очевидный приоритет, поскольку затрагивают весь комплекс мероприятий по обеспечению пожарной безопасности, включая работу всех устройств (сеть огнетушителей спринклер, противопожарные клапаны, аварийные выключатели, пожарные извещатели и т. п.).

Элементы системы дымоудаления

Основным элементом динамической системы дымоудаления жилого дома или иного объекта являются специальные вентиляторы дымоудаления — большие термостойкие вентиляторы повышенной мощности с минимальным расходом воздуха от 20000 м.куб./ч. Вентиляторы дымоудаления выкачивают дым и продукты горения из зоны возгорания и способны эффективно работать даже при самых больших температурах.
Вентиляторы дымоудаления могут работать попеременно для отвода дыма и подачи чистого воздуха, либо эти функции выполняются ими отдельно. Устанавливаются на крыше здания.
Другой важный элемент динамической системы дымоудаления противопожарные клапаны. Они делятся на 4 категории:

Дымовые клапаны — устанавливаются в системах противодымной вентиляции, используются как в вытяжной, так и в приточной системе в случае возникновения пожара.

дымовые клапаны НОПротивопожарные нормально открытые клапаны (огнезадерживающие) — устанавливаются в воздуховодах общеобменной вентиляции, кондиционирования и воздушного отопления, а также в приточных и вытяжных системах. В нормальных условиях открыты, в случае возникновения пожара закрываются, предотвращая проникновение в помещение продуктов горения.

Противопожарные нормально закрытые клапаны — устанавливаются в дымовые клапаны НЗ_2системах приточной противодымной вентиляции. В нормальных условиях закрыты, в случае возникновения пожара открываются для удаления дыма и прочих продуктов горения, а также после пожара для выведения дыма и газа из помещений, оснащенных газовым или порошковым пожаротушением.

Противопожарные клапаны двойного действия — устанавливаются в системах основной вентиляции. В нормальных условиях открыты, в случае возникновения пожара закрываются, исполняя роль огнезадерживающего клапана. После пожара открываются для отвода дыма и газа из помещений, оснащенных газовым или порошковым пожаротушением.

люки дымоудаления

В качестве люков дымоудаления могут использоваться зенитные фонари, которые в нормальных условиях служат для естественного освещения и вентиляции. Они устанавливаются на крышах зданий и, в случае возникновения пожара, автоматически открываются при помощи электрического привода.

В системах противопожарной вентиляции используются специальные воздуховоды дымоудаления — воздуховоды большого сечения.  Они изготавливаются из черной стали и толщиной не менее 1,2 мм. Способны выдерживать высокие температуры.

Дымоудаление можно организовать при помощи уже существующих вентиляционных шахт, но наиболее эффективной остается система отдельных коммуникаций, практически исключающая попадание дыма в соседние помещения.

В автоматических системах дымоудаления клапана и вентиляторы включаются при срабатывании дымовых датчиков. Такая система может применяться как самостоятельно, так и в комплексе с общей системой пожаротушения. Совместное применение систем пожаротушения и дымоудаления — наиболее эффективный способ избежать жертв и значительного материального ущерба при пожаре, как в жилых, так и в производственных и других зданиях.

Для обеспечения максимальной пожаробезопасности в зданиях оснащенных большим количеством инженерных систем и оборудования, рекомендуется использовать автоматические системы управления оборудованием совместно с системами пожаротушения и дымоудаления. Такой комплекс практически исключает риск возникновения пожара, давая знать о малейших неисправностях оборудования и предпосылках для возникновения аварийных ситуаций.

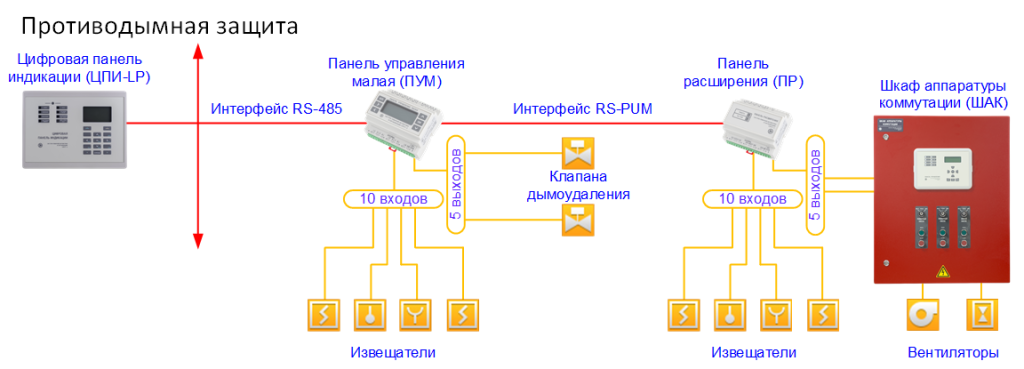

Противодымная защита Типовой проект
