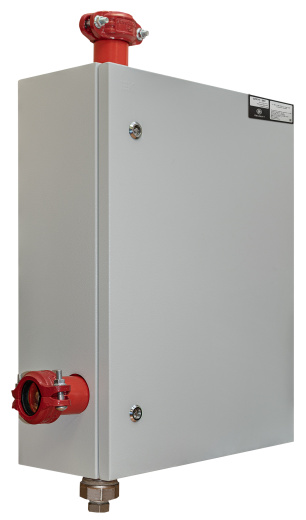

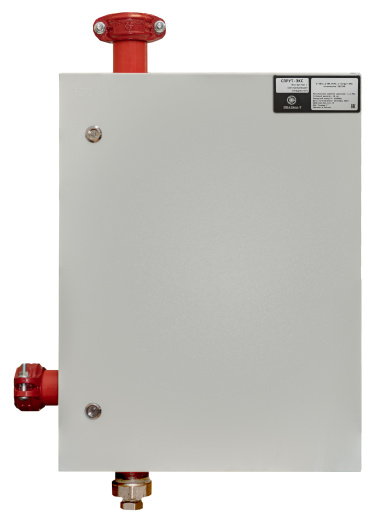

Эксгаустер с электроприводом адресный и неадресный «Спрут-ЭКС»
Эксгаустер с электроприводом «Спрут-ЭКС» – это устройство, функционирующее в составе системы пожарной автоматики и сигнализации «Спрут-2» и предназначенное для сброса давления воздуха из питающего и/или распределительного трубопровода в воздухозаполненных спринклерных установках пожаротушения. Сброс происходит в специально отведенную зону после получения сигнала на открытие электромагнитного клапана и продолжается до заполнения трубопроводов огнетушащим веществом.
Передача сигнала о срабатывании, а также команды управления эксгаустером «Спрут-ЭКС» осуществляется по протоколу «Спрут-2». Программирование выполняется с помощью бесплатной Программы программирования и отображения ПРО.
Эксгаустер «Спрут-ЭКС» выпускается в нескольких конфигурациях, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации. Модификации устройства различаются по следующим параметрам:
Эксгаустер поставляется в нескольких исполнениях:1. Номинальный диаметр: Ду50 и Ду80
2. Тип исполнения:
- адресный (с модулем контроля и управления МС322 – 24);
- неадресный (с панелью управления малой ПУМ)
- УХЛ3.1 (без термоизоляционного чехла);
- УХЛ1 (с термоизоляционным чехлом)
| Ду | Адресность | Термоизоляционный чехол | Обозначение при заказе |
|---|---|---|---|
| 50 | адресный | без чехла | Э 50/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 50/МС322-24» |
| есть | Э 50/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 50/МС322-24/Ч» | ||
| неадресный | без чехла | Э 50/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 50/ПУМ» | |
| есть | Э 50/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 50/ПУМ/Ч» | ||
| 80 | адресный | без чехла | Э 80/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 80/МС322-24» |
| есть | Э 80/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 80/МС322-24/Ч» | ||
| неадресный | без чехла | Э 80/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 80/ПУМ» | |
| есть | Э 80/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 80/ПУМ/Ч» |

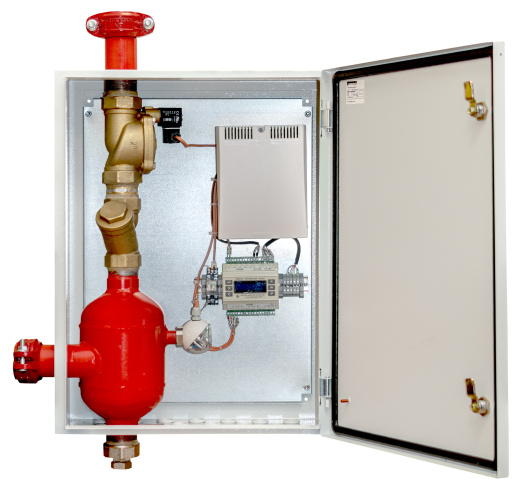

Устройство эксгаустера с электроприводом «Спрут-ЭКС»
1. Выпускная труба – для сброса давления воздуха из питающих и распределительных трубопроводов;
2. Электромагнитный клапан – для сброса давления воздуха,
3. Фильтр – для защиты рабочих органов электромагнитного клапана от засорения;
4. Центробежный фильтр – вместе с поз.8, предназначен для первичной грубой очистки воздуха и воды от крупных загрязняющих элементов, гашения скорости потока воды и стабилизации скорости изменения уровня жидкости в зоне установки УКУ;
5. Источник вторичного электропитания резервированный СКАТ – для обеспечения питания эксгаустера от встроенной аккумуляторной батареи 12 В (при отсутствии сетевого питания). Напряжение сетевого питания СКАТ – 220 В переменного тока;
6. Панель управления малая (ПУМ) с релейным модулем / модуль контроля и управления (МС322-24) – для коммутации электромагнитного клапана, подключения управляющих цепей и сетевого питания;
7. Устройство контроля уровня жидкости (УКУ) – для контроля среды в трубопроводе (воздуха либо воды) и, в зависимости от состояния среды в зоне его электрода, выдачи сигнала на открытие либо закрытие электромагнитного клапана (при наличии управляющего напряжения на входе эксгаустера);
8. Отстойник со сливной пробкой;
9. Впускная труба – для подключения эксгаустера к питающему или распределительному трубопроводу;
10. Металлический корпус.
Закрытие электромагнитного клапана эксгаустера занимает некоторое время, в течение которого возможно истечение жидкости из выпускной трубы. Для надежной работы эксгаустера необходимо исключить попадание воды в корпус эксгаустера и предусмотреть отвод воды из выпускной трубы (например, в дренаж, в сторону).
|
Технические характеристики эксгаустера с электроприводом "Спрут-ЭКС" |
|
|
Номинальный диаметр (условный диаметр, мм) |
DN 50,80 |
|
Рабочее гидравлическое давление, МПа |
0,14-1,2 |
|
Рабочее пневматическое давление, МПа |
0,2-0,6 |
|
Расход воздуха при давлении (0,20±0,02) МПа и открытом запорном органе эксгаустера, м³/с, не менее (±10%) |
0,4 |
|
Время перехода в открытое состояние при пневматическом давлении 0,2-0,6 МПа, с, не более |
6 |
|
Время перехода в закрытое состояние при гидравлическом давлении 0,14-1,2 МПа, с, не более |
20 |
|
Время достижения давления (0,20±0,02) МПа при сбросе воздуха из воздушной камеры объемом 1 м³ (для Ду50) или 3 м³ (для Ду80), находящейся под давлением (0,35±0,05) МПа, с, не более |
3 |
|
Напряжение питания, В |
220 +10% −15% |
|
Мощность, потребляемая от сети переменного тока частотой 50±1 Гц (или 60±1 Гц), напряжением 220 B, Вт, не более |
20 |
|
Расположение на трубопроводе |
вертикальное |
|
Тип соединения |
муфтовый |
|
Климатическое исполнение и размещение по ГОСТ15150 |
УХЛ3.1 УХЛ1 (при наличии опции «Термочехол») |
|
Габаритные размеры В×Ш×Г, мм, не более |
Для Ду50: 791×551×220 Для Ду80: 1105×730×300 |
|
Масса эксгаустера, кг, не более |
Для Ду50: 31 Для Ду80: 73 |
|
Средний срок службы |
не менее 10 |
|
Технические характеристики утепляющего теплоизоляционного чехла (при наличии опции "Термочехол") |
|
|
Температурный диапазон окружающей среды, °С |
-70…+70 |
|
Минимальная температура в термочехле при температуре окружающего воздуха минус 40 °С |
+5 |
|
Тип нагревательного элемента |
Греющий кабель саморегулирующийся, 50Гц, 220В, с термостатом |
|
Напряжение питания, В |
+15% 220 −15% |
|
Потребляемая мощность, Вт, не более |
286 Вт |
|
Материал наружного и внутреннего покрывного слоев |
Стеклоткань с силиконовой пропиткой |
|
Материал утеплителя |
Вспененный полиэтилен (тепофол) |
|
Степень защиты от внешнего воздействия |
отсутствует |
|
Средний срок службы |
не менее 7 лет |
