Прибор интеграции исполнения USB


смотреть все изображения

ПИН-USB

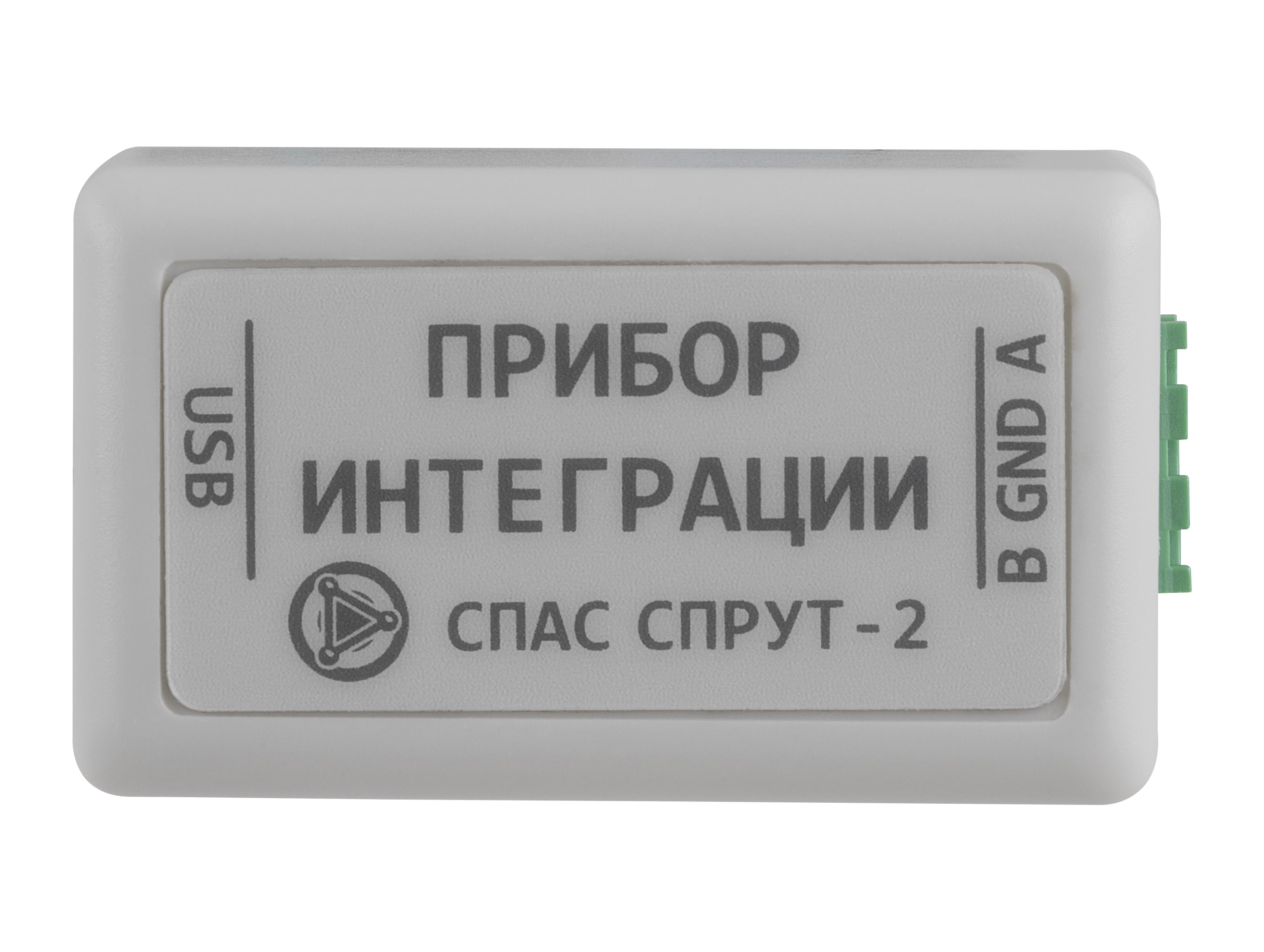

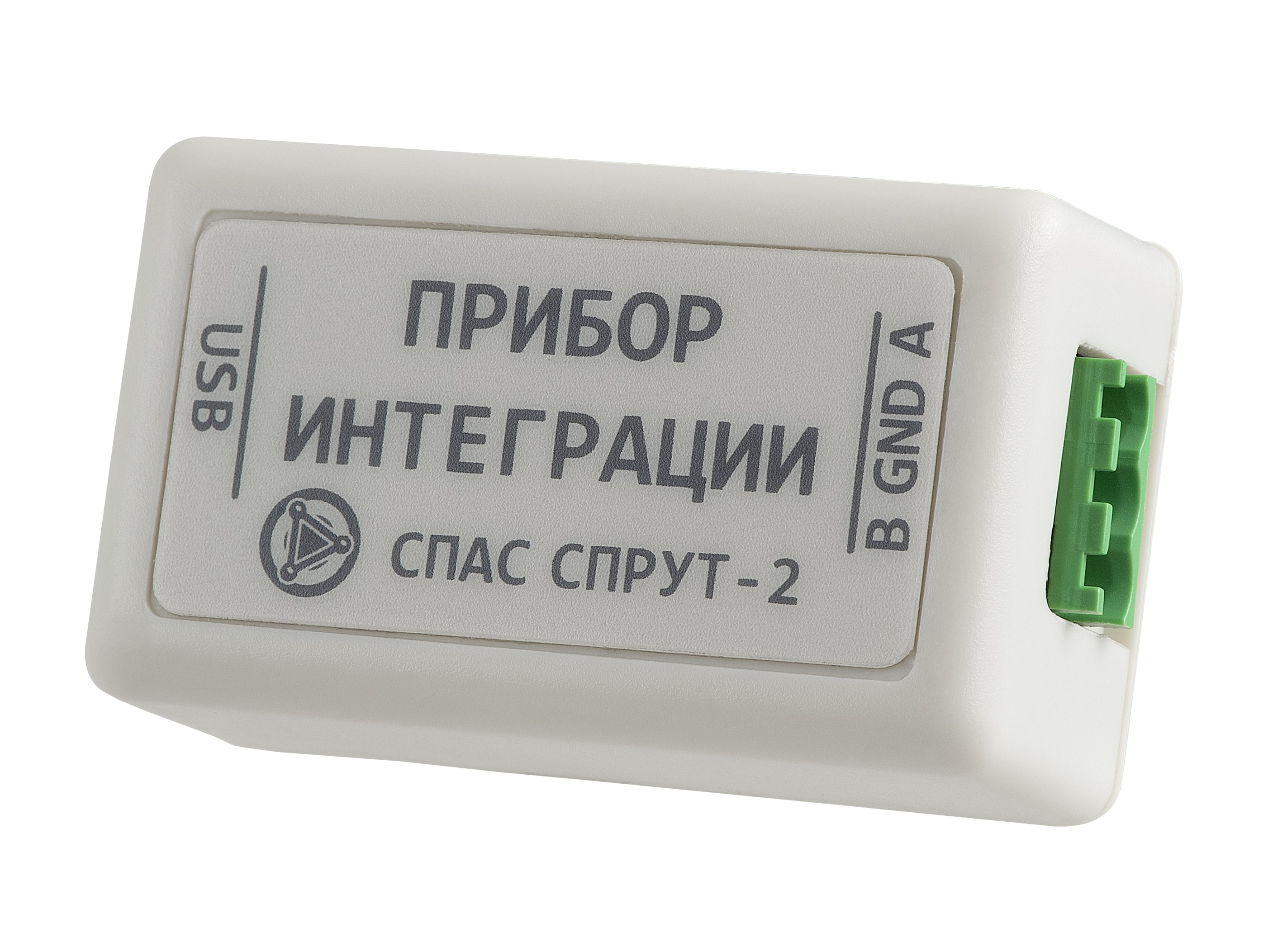

Прибор интеграции исполнения USB
ПИН-USB предназначен для интеграции Системы пожарной автоматики и сигнализации «СПРУТ-2» с персональным компьютером по интерфейсу USB. ПИН-USB обеспечивает полудуплексную работу с интерфейсами RS-485 «Спрут-2» и USB. Интерфейс RS-485 является гальванически изолированным и позволяет подключить до 4 приборов ПИН-USB к одной Системе «СПРУТ-2». Для работы с ПИН-USB предусмотрена программа «Программирования и отображения» ПРО. Драйвер для поддержки ПИН-USB устанавливается при установке программы ПРО или может быть скачан и установлен отдельно. Электропитание ПИН-USB обеспечивается от USB порта. ПИН-USB допускается подключать напрямую к интерфейсу RS-485 «Спрут-2» линией длиной до 30 метров без согласующего резистора.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Подробнее
Технические характеристики
Интерфейс USB Виртуальный СОМ-порт (ModBus)
Интерфейс RS-485 Максимальное количество в сети 4
Скорость обмена 9600 бит/сек
Гальваническая развязка интерфейса есть
Электропитание USB (≤ 0,8 Вт)
Сигнализация нет
Программирование параметров при помощи программы ПРО
Корпус Цвет корпуса светло-серый
Масса не более 35 грамм
Габариты, мм (ШхВхГ) 63х25х36
Степень защиты оболочки IP20
Диапазон рабочих температур от -10 до +55°С
Допустимая относительная влажность до 93% при +40°С
Климатическое исполнение УХЛ 3.1.
Средний срок службы не менее 10 лет
