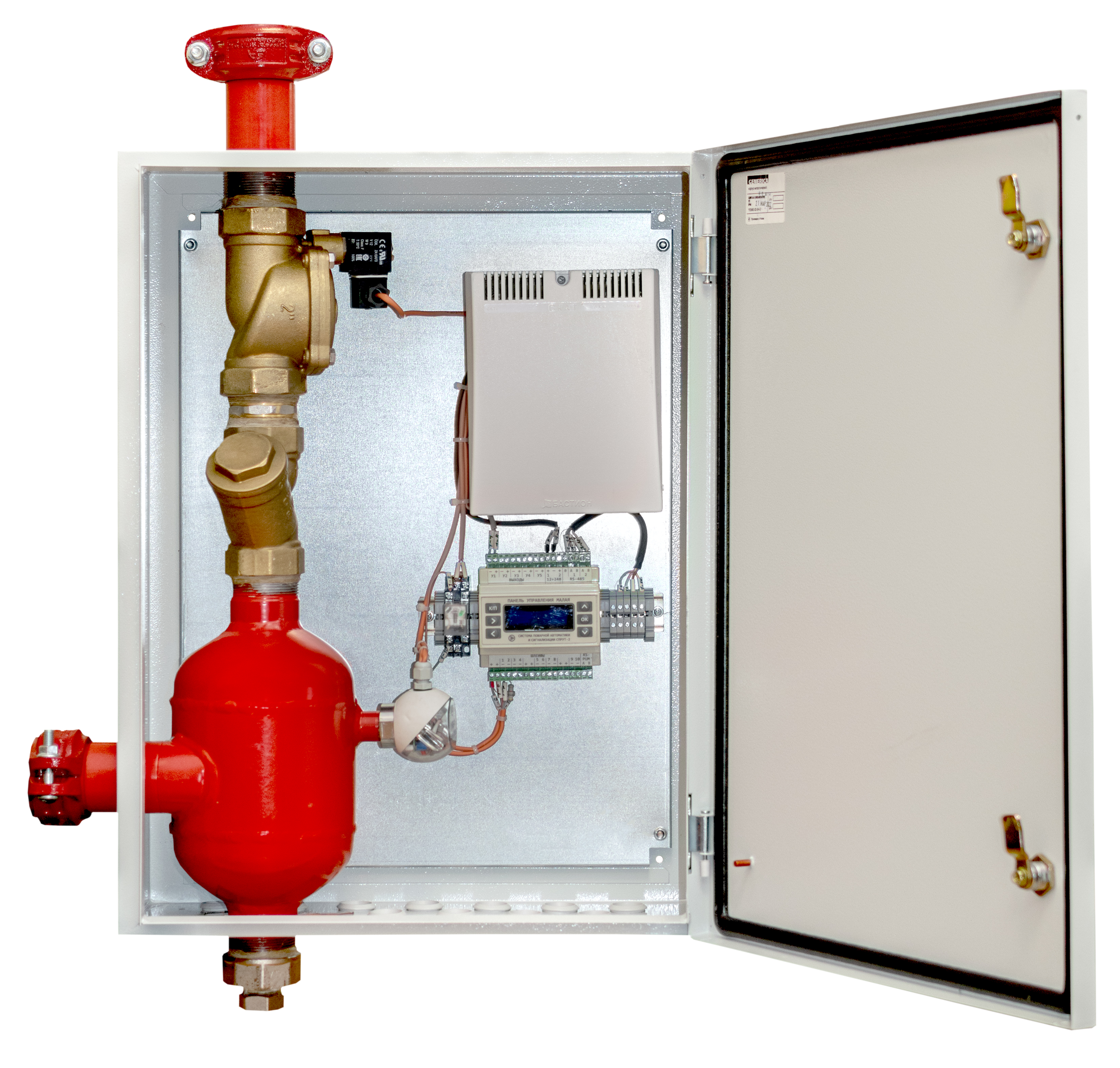

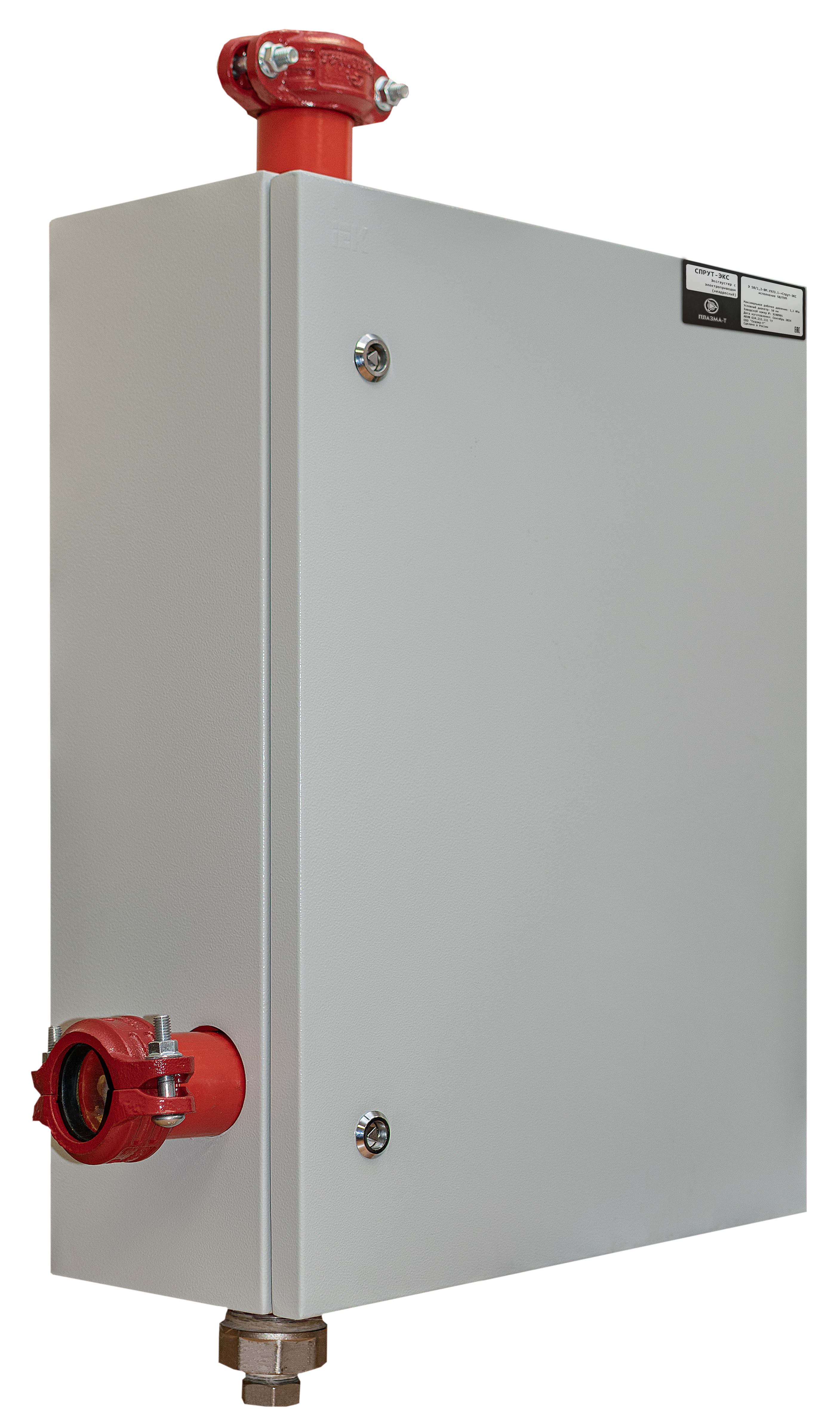

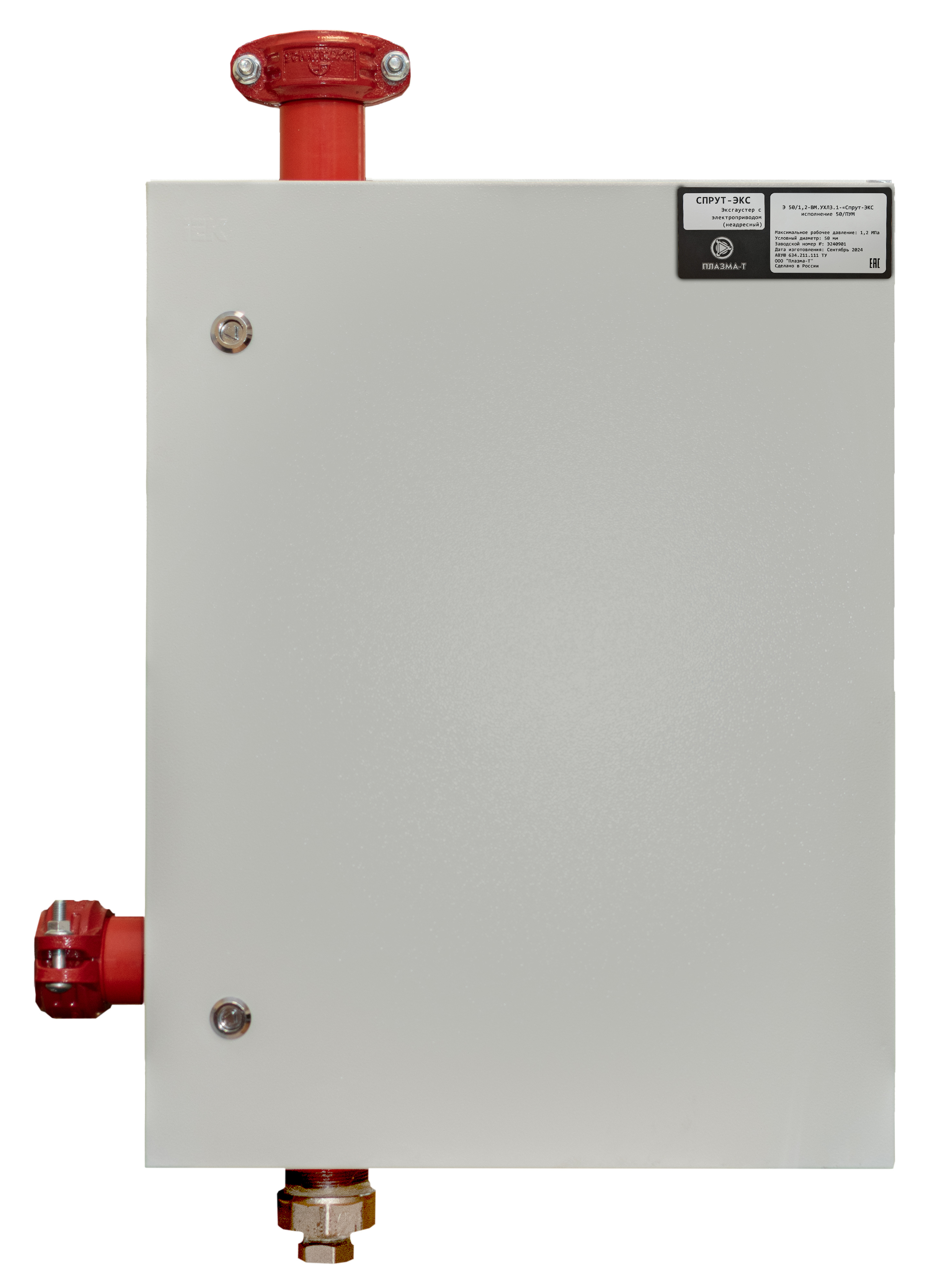

Эксгаустер с электроприводом адресный и неадресный «Спрут-ЭКС»

Эксгаустер с электроприводом «Спрут-ЭКС» предназначен для работы в составе воздушных спринклерных автоматических установок пожаротушения "Спрут-КС" (и других) для сброса давления воздуха из питающего и/или распределительного трубопровода до момента их заполнения огнетушащим веществом.

Сброс давления воздуха осуществляется в специально отведенную зону после подачи сигнала на открытие электромагнитного клапана до момента заполнения питающего и распределительных трубопроводов огнетушащим веществом.

Адресный эксгаустер с электроприводом «Спрут-ЭКС» интегрируется в Систему пожарной автоматики и сигнализации «Спрут-2», программируется и контролируется с помощью бесплатной Программы программирования и отображения ПРО.


Эксгаустер поставляется в нескольких исполнениях:

- номинальный диаметр Ду50 и Ду80
- адресный (с модулем контроля и управления МС322 - 24) и неадресный (с панелью управления малой ПУМ)
- климатическое исполнение УХЛ3.1 (без термочехла) и УХЛ1 (с термоизоляционным чехлом)


Ду Адресность Термоизоляционный чехол Обозначение при заказе
50 адресный без чехла Э 50/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 50/МС322-24»
есть Э 50/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 50/МС322-24/Ч»
неадресный без чехла Э 50/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 50/ПУМ»
есть Э 50/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 50/ПУМ/Ч»
80 адресный без чехла Э 80/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 80/МС322-24»
есть Э 80/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 80/МС322-24/Ч»
неадресный без чехла Э 80/1,2-ВМ.УХЛ3.1-«Спрут-ЭКС исполнение 80/ПУМ»
есть Э 80/1,2-ВМ.УХЛ1-«Спрут-ЭКС исполнение 80/ПУМ/Ч»

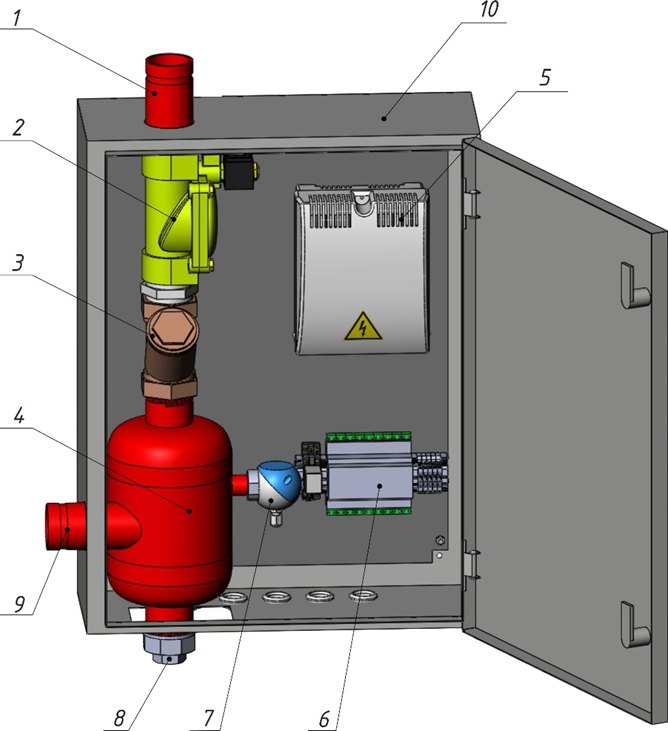

Устройство эксгаустера с электроприводом «Спрут-ЭКС»

eksgauster-sprut-eks



1 - выпускная труба - для сброса давления воздуха из питающих и распределительных трубопроводов;

2 – электромагнитный клапан - для сброса давления воздуха,

3 - фильтр - для защиты рабочих органов электромагнитного клапана от засорения;

4 - центробежный фильтр - вместе с поз.8, предназначен для первичной грубой очистки воздуха и воды от крупных загрязняющих элементов, гашения скорости потока воды и стабилизации скорости изменения уровня жидкости в зоне установки УКУ;

5 – источник вторичного электропитания резервированный СКАТ - для обеспечения питания эксгаустера от встроенной аккумуляторной батареи 12 В (при отсутствии сетевого питания). Напряжение сетевого питания СКАТ - 220 В переменного тока;

6 – панель управления малая (ПУМ) с релейным модулем / модуль контроля и управления (МС322-24) - для коммутации электромагнитного клапана, подключения управляющих цепей и сетевого питания;

7 - устройство контроля уровня жидкости (УКУ) - для контроля среды в трубопроводе (воздуха либо воды) и, в зависимости от состояния среды в зоне его электрода, выдачи сигнала на открытие либо закрытие электромагнитного клапана (при наличии управляющего напряжения на входе эксгаустера);

8 - отстойник со сливной пробкой;

9 – впускная труба - для подключения эксгаустера к питающему или распределительному трубопроводу;

10 – металлический корпус.


Закрытие электромагнитного клапана эксгаустера занимает некоторое время, в течение которого возможно истечение жидкости из выпускной трубы. Для надежной работы эксгаустера необходимо исключить попадание воды в корпус эксгаустера и предусмотреть отвод воды из выпускной трубы (например, в дренаж, в сторону).




Подробнее

Технические характеристики эксгаустера с электроприводом "Спрут-ЭКС"

Номинальный диаметр (условный диаметр, мм)

DN 50,80

Рабочее гидравлическое давление, МПа

0,14-1,2

Рабочее пневматическое давление, МПа

0,2-0,6

Расход воздуха при давлении (0,20±0,02) МПа и открытом запорном органе эксгаустера, м³/с, не менее (±10%)

0,4

Время перехода в открытое состояние при пневматическом давлении 0,2-0,6 МПа, с, не более

6

Время перехода в закрытое состояние при гидравлическом давлении 0,14-1,2 МПа, с, не более

20

Время достижения давления (0,20±0,02) МПа при сбросе воздуха из воздушной камеры объемом 1 м³ (для Ду50) или 3 м³ (для Ду80), находящейся   под давлением (0,35±0,05) МПа, с, не более

3

Напряжение питания, В

220 +10%

    −15%

Мощность, потребляемая от сети переменного тока частотой 50±1 Гц (или 60±1 Гц), напряжением 220 B, Вт, не более

20

Расположение на трубопроводе

вертикальное

Тип соединения

муфтовый

Климатическое исполнение и размещение по ГОСТ15150

УХЛ3.1

УХЛ1 (при наличии опции «Термочехол»)

Габаритные размеры В×Ш×Г, мм, не более

Для Ду50: 791×551×220

Для Ду80: 1105×730×300

Масса эксгаустера, кг, не более

Для Ду50: 31

Для Ду80: 73

Средний срок службы

не менее 10



Технические характеристики утепляющего теплоизоляционного чехла (при наличии опции "Термочехол")

Температурный диапазон окружающей среды, °С

-70…+70

Минимальная температура в термочехле при температуре окружающего воздуха минус 40 °С

+5

Тип нагревательного элемента

Греющий кабель саморегулирующийся, 50Гц, 220В, с термостатом

Напряжение питания, В

   +15%

       220

    −15%

Потребляемая мощность, Вт, не более

286 Вт

Материал наружного и внутреннего покрывного слоев

Стеклоткань с силиконовой пропиткой

Материал утеплителя

Вспененный полиэтилен (тепофол)

Степень защиты от внешнего воздействия

отсутствует

Средний срок службы

не менее 7 лет
