Адресно-аналоговая система пожарной сигнализации

22051TLE

Применение адресно-аналоговых систем сигнализации при меньших затратах на монтаж и эксплуатацию позволяет повысить надежность контроля пожарной ситуации на объекте, а также уменьшить фактическое время обнаружения пожара и ускорить начало его ликвидации, что существенно снижает ущерб от пожара и от его тушения.

Преимущества адресно-аналоговой системы:

• Адресно-аналоговая система в реальном масштабе времени производит сбор и обработку информации, что обеспечивает постоянный контроль состояния объекта и системы;

• Адресно-аналоговая система позволяет значительно сократить время обнаружения загорания, фиксируя незначительные отклонения от нормальных параметров в каждой зоне, формируя предупредительные сообщения с точным указанием места;

• По каждому адресно-аналоговому ПИ в ААПКП программируется два порога: предварительный - «ПРЕДУПРЕЖДЕНИЕ», при уровнях задымления значительно ниже 0,05 дБ/м, и «ПОЖАР», при уровнях задымления от 0,05 дБ/м до 0,2 дБ/м;

• Программирование пороговых уровней контролируемых параметров извещателей на разное время суток и дни недели, а также возможность адаптации их чувствительности в процессе эксплуатации позволяет повысить достоверность обнаружения пожара;

• В системе постоянно осуществляется контроль параметров функционирования пожарных извещателей с формированием извещения об их неисправности, как посредством систем автоматического контроля, так и посредством анализа характера изменения значений контролируемых параметров от каждого извещателя и от их совокупности по зонам;

• Система автокомпенсации позволяет поддерживать постоянную высокую эффективность функционирования дымовых извещателей, даже если они загрязняются в процессе эксплуатации, тем самым увеличивается период между техническими обслуживаниями;

• Отображение информации производится на дисплее в виде текстовых сообщений в удобном для оператора виде. Дополнительно возможно подключение персонального компьютера для отображения информации в графическом виде;

• Использование кольцевого шлейфа сигнализации позволяет системе нормально функционировать при обрыве шлейфа с точным определением места неисправности;

• Применение изоляторов короткого замыкания позволяет сохранить работу большей части системы при коротком замыкании в кольцевом шлейфе сигнализации;

• Использование одной пары проводников шлейфа сигнализации с общим количеством до 198 включаемых в шлейф различных технических средств позволяет существенно снизить стоимость монтажа системы;

• Применение адресных оповещателей и адресных модулей управления позволяет сформировать систему оповещения и эвакуации людей при пожаре любой сложности вплоть до 5-го типа;

• Применение адресных модулей управления и контроля различных типов дает возможность управлять и контролировать работу систем пожарной автоматики и инженерных систем объекта любой сложности;

• Возможность объединения нескольких ААПКП в единый комплекс позволяет защитить объекты с практически неограниченной площадью с поэтапным наращиванием.

Виды пожарных извещателей

Извещателем в системах пожарной сигнализации и пожаротушения называется устройство, формирующее сигнал о пожаре (в традиционных системах) или передающее количественную характеристику контролируемого параметра (в адресноаналоговых системах). В зависимости от способа приведения в действие различают автоматические извещатели и ручные (неавтоматические). Ручные извещатели приводятся в действие человеком. В функции автоматического извещателя входит обнаружение сопутствующих пожару факторов и формирование сигнала при их появлении без участия человека.

Оптико-электронные дымовые извещатели

Принцип действия оптико-электронных (оптических) дымовых извещателей основан на излучении в дымовой камере импульсов света светодиодом, обычно инфракрасного диапазона частот, и регистрации отражения фотодиодом.
Если в камере появляются частицы дыма, часть света отражается от них и попадает на фотодиод, увеличивается уровень электрического сигнала на его выходе, и обнаруживается наличие дыма.

Тепловые извещатели

По характеру реакции на повышение температуры тепловые ПИ подразделяются на:
- максимальные тепловые ПИ, формирующие извещение о пожаре при превышении температурой окружающей среды установленного порогового значения, т. е. при достижении температуры срабатывания извещателя;
- дифференциальные тепловые ПИ, формирующие извещение о пожаре при превышении скоростью нарастания температуры окружающей среды установленного порогового значения;
- максимально-дифференциальные тепловые ПИ, совмещающие свойства максимального и дифференциального тепловых пожарных извещателей;
- тепловые пожарные извещатели с дифференциальной характеристикой, температура срабатывания которых зависит от скорости повышения температуры окружающей среды.

Дымовые линейные извещатели

В основу принципа действия дымовых оптико-электронных линейных извещателей положен эффект ослабления мощности инфракрасного светового излучения при его прохождении сквозь задымленное пространство.

Комбинированные извещатели

Комбинированные извещатели реагируют на два или более факторов, характеризующих появление очага пожара. Их применение значительно повышает эффективность системы пожарной сигнализации. Сочетание используемых принципов действия и обнаруживаемых факторов пожара может быть различным. Наибольшее распространение получили комбинированные извещатели, обнаруживающие повышение температуры и увеличение оптической плотности воздуха при появлении дыма.

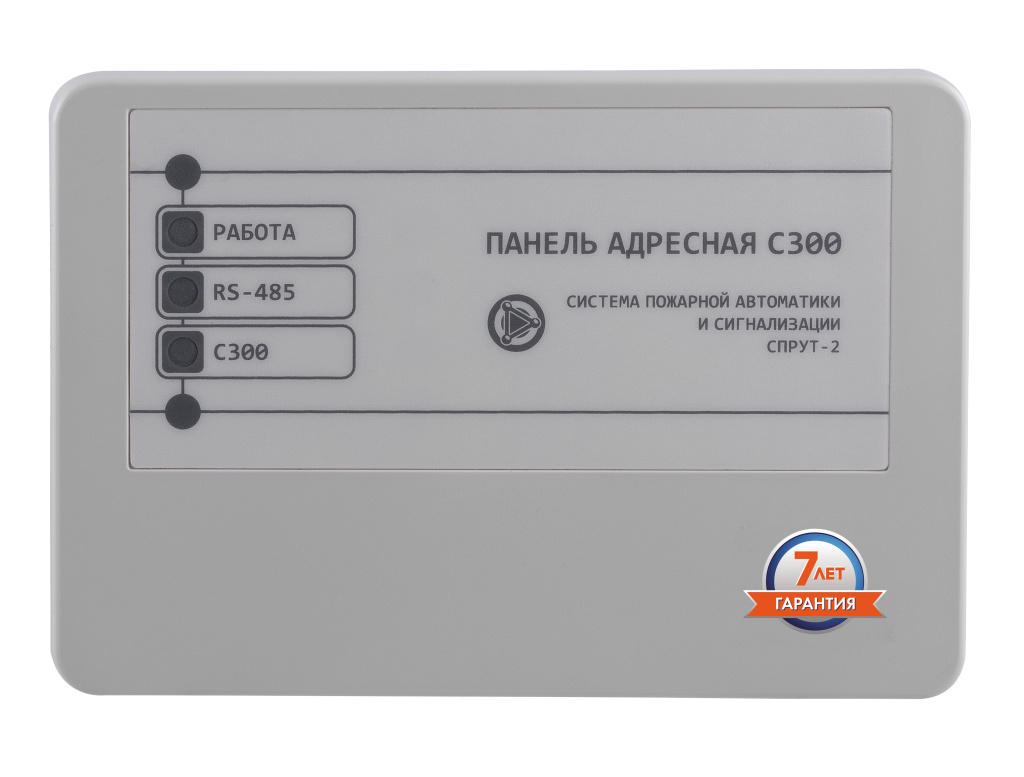

Центральным прибором адресно-аналоговой системы пожарной сигнализации является Прибор адресной сигнализации.
Данный прибор предназначен для работы в качестве адресно-аналогового приемно-контрольного прибора и прибора управления для обеспечения пожарной безопасности на объектах любой сложности. Применение Прибора адресной сигнализации позволяет:
- повысить эффективность и достоверность обнаружения за счет адаптивной настройки порогов чувствительности, формирования сигнала «Внимание» по каждому адресно-аналоговому извещателю, применения различных технологий обнаружения, программирования тактики поведения системы в случае пожароопасной ситуации и тем самым значительно повысить степень защищенности объекта;
- снизить уровень ложных тревог за счет применения проверенных временем технологий, опроса извещателей, гибких алгоритмов обработки и тем самым свести к минимуму риск ложного выпуска огнетушащего средства

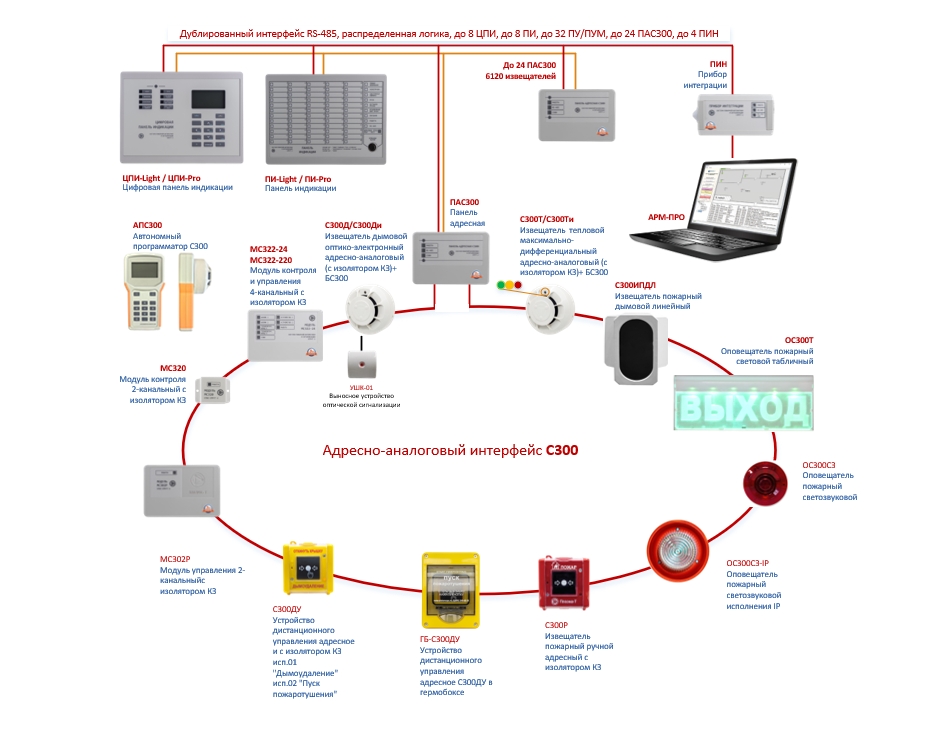

Схема адресной пожарной сигнализации
