      —ПАС300 Панель адресная

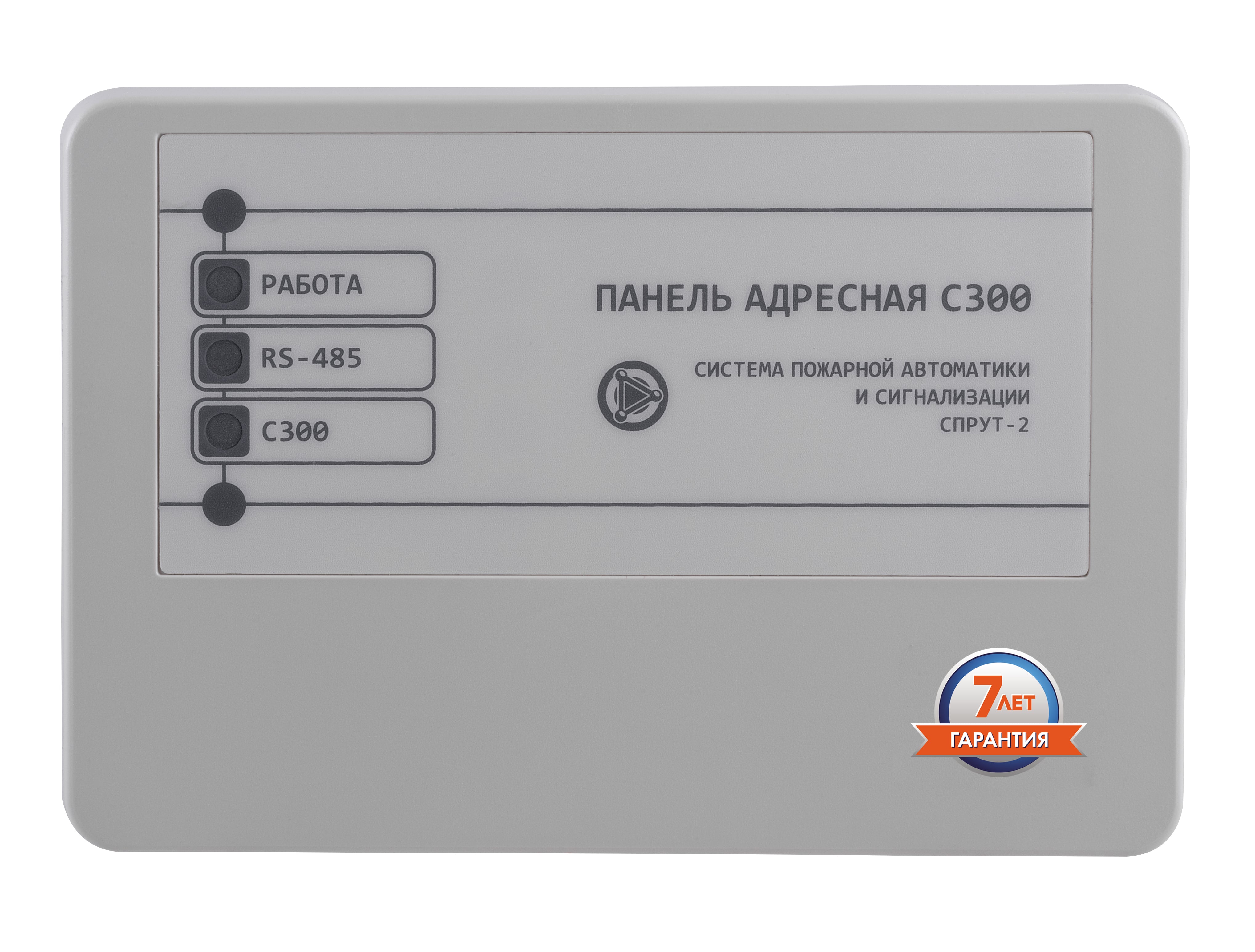

      ПАС300 Панель адресная
      ПАС300 Панель адресная

      ПАС300 Панель адресная

      Подробности
      ПАС300 Панель адресная
      • Описание
      • Технические характеристики
      • Скачать

      ПАС300 поддерживает адресно-аналоговый протокол С300 и предназначена для создания адресно-аналоговой системы пожарной сигнализации для объектов практически любого уровня и назначения.

      ПАС300 обеспечивает питание и контроль до 255 адресно-аналоговых извещателей и адресных модулей в двухпроводном шлейфе протяженностью до 2,5 км.

      Для расширения возможностей системы противопожарной защиты ПАС300 могут быть интегрированы в состав СПАС «СПРУТ-2» для автоматического управления пожарными и технологическими системами объекта.

      Время перехода ПАС300 в режим "Пожар" - не более 3 секунд.

      ПРИМЕНЕНИЕ ПАС300 ПОЗВОЛЯЕТ:

      • Повысить эффективность и достоверность обнаружения за счет адаптивной настройки порогов чувствительности, формирования сигнала «Внимание», применения различных технологий обнаружения, программирования тактики поведения системы в случае пожароопасной ситуации и тем самым значительно повысить степень защищенности объекта;
      • Снизить уровень ложных тревог за счет применения современных технологий, опроса извещателей, гибких алгоритмов обработки и тем самым свести к минимуму риск ложного выпуска огнетушащего средства;
      • Работать как автономно, так и в составе системы до 24-х приборов ПАС300, объединённых в сеть;
      • Для расширения возможностей системы противопожарной защиты ПАС300 могут быть интегрированы в состав Системы пожарной автоматики и сигнализации «СПРУТ-2», что обеспечивает совместную работу с другими приборами "СПРУТ-2" и контроль инженерных систем здания, включая системы оповещения, пожаротушения, дымоудаления и т.д., с возможностью диспетчеризации и отображения состояния приборов, зон, извещателей, контролируемых систем на панелях индикации и в АРМ ПРО.

      ОСНОВНЫЕ ФУНКЦИИ:

      • ПАС300 поддерживает дублированный интерфейс RS-485;
      • ПАС300 поддерживает извещатели и модули, работающие по интерфейсу С300 и предназначена для работы в качестве адресно-аналогового приемно-контрольного прибора и прибора управления для обеспечения пожарной безопасности на объектах любой сложности;
      • ПАС300 обеспечивает питание и контроль режима работы до 255 адресно-аналоговых извещателей и адресных устройств (модулей контроля и управления, ручных извещателей и устройств дистанционного управления) по двухпроводной шине с максимальной протяженностью до 2,5 км;
      • Благодаря низкому токопотреблению адресных устройств, можно на объекте применять кабели меньшего сечения по сравнению с аналогичными системами, что приводит к существенной экономии при монтаже;
      • ПАС300 позволяет подключать в шлейф до 255 извещателей/модулей со встроенным изолятором короткого замыкания в адресный шлейф;
      • Панель поддерживает все функции адресно-аналоговых извещателей и модулей, включая программирование пожарных извещателей с возможностью установки дополнительного уровня «Внимание», автоматическую стабилизацию уровня чувствительности дымовых извещателей с формированием сигнала о необходимости технического обслуживания, и т.д.;
      • ПАС300 позволяет объединять пожарные извещатели в зоны контроля. Всего может быть до 40 зон;
      • Встроенные часы реального времени и энергонезависимая память позволяют хранить запрограммированные параметры ПАС300 и протокол событий (до 1024 событий);
      • Удобный режим программирования адресов в системе и конфигурирования ПАС300 при помощи программы ПРО (требуется прибор интеграции ПИН или панель индикации исполнения Pro);
      • Основные параметры ПАС300, структура шлейфа и параметры адресных устройств могут быть запрограммированы заранее при помощи программы ПРО;
      • В системе предусмотрена расширенная индикация состояний извещателей и модулей (неисправность, дублирование адресов, сработка изолятора КЗ, нулевой адрес, нет в базе ПАС300 и т.д.) помимо состояний "Пожар" и "Дежурный режим", что значительно упрощает процессы настройки и обслуживания адресных устройств системы С300;
      • Помимо расширенной индикации, программа ПРО обеспечивает контроль и отображение состояния как самой ПАС300, так и адресных устройств, включая несоответствие сохранённой конфигурации прибора фактическому состоянию, что значительно облегчает настройку системы и дальнейшую ее эксплуатацию;
      • ПАС300 обеспечивают полноценную работу в составе СПАС «СПРУТ-2» ,что позволяет управлять устройствами как по сигналам от шлейфов любых панелей управления ПУ/ПУМ, так и по сигналам от зон любых ПАС300 и групп Цифровая панель индикации ЦПИ (объединение шлейфов ПУ/ПУМ и зон ПАС300 в группы в ЦПИ), входящих в состав «СПРУТ-2»;
      • ПАС300 имеет два ввода питания: =24В / =24В;
      • Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

      * На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

      Технические характеристики СП484.1311500.2020
      Интерфейс С300 Количество адресно-аналоговых шлейфов 1 кольцевой или 2 линейных
      Топология, рекомендуемая/допустимая кольцо/любая
      Максимальная протяженность шлейфа, м 2500
      Максимальный суммарный ток шлейфов, мА 500
      Напряжение шлейфа, В от 23 до 30
      Контроль шлейфа обрыв, перегрузка/КЗ
      Контроль адресов наличие/дублирование/исправность
      Максимальное количество адресов 255
      Максимальное количество изоляторов КЗ не ограничено
      Предварительная тревога есть
      Контроль запыленности дымовых извещателей есть
      Время прохождение сигнала от извещателя до 3 секунд при 100% загрузке шлейфа
      Интерфейс RS-485 Максимальное количество в сети 24
      Скорость обмена, бит/с 9600
      Дублирование есть
      Гальваническая развязка интерфейса есть
      Электропитание 2 входа: =16,0÷28,5 В (≤16 Вт)
      Сигнализация световая
      Встроенные часы реального времени есть
      Энергонезависимая память 1024 события
      Количество зон 40
      Программирование параметров по сети RS-485
      Корпус Цвет корпуса светло-серый (RAL9002)
      Масса, кг не более 0,2
      Габариты, мм (ШхВхГ) 156х107х33
      Степень защиты оболочки IP20
      Крепление На саморезы или на DIN-рейку
      Диапазон рабочих температур, °С от -20 до +60
      Допустимая относительная влажность до 93% при +40°С
      Климатическое исполнение УХЛ 3.1.
      Средний срок службы не менее 10 лет
      Датчик вскрытия корпуса есть
      Паспорта
      Гарантийные обязательства Плазма-Т
      218,9 Кб
      Структура СПАС «Спрут-2»
      309,5 Кб
      Паспорт ПАС300 (СПАС)
      938,8 Кб
      Руководства по эксплуатации
      Руководство по эксплуатации ПАС300 (СПАС)
      938,1 Кб
      Схемы подключения
      Схема подключения ПАС300
      87,4 Кб
      Таблица контактов
      12 Кб
      BIM модели для REVIT
      BIM модель ПАС300 (для Revit)
      452 Кб
      Сертификаты
      Сертификат "Спрут-2" ТР ЕАЭС 043/2017
      517,6 Кб
      Программное обеспечение
      Программа программирования и отображения ПРО v7
      38,3 Мб
      Проекты
      Типовой проект С300 СПАС СПРУТ-2
      0 байт
      Рекомендации
      Рекомендации по подключению модулей грозозащиты в цепи RS-485
      260,4 Кб
      Рекомендации по подключению повторителя RS-485
      256,5 Кб
      Рекомендации по подключению приборов по волоконно-оптической линии
      500,9 Кб
      Рекомендации по подключению приборов по радиоканалу
      573,9 Кб
      Инструкции
      Инструкция к программе программирования и отображения ПРО v7
      1006,3 Кб
      Письма
      Письмо о сроке службы и замене изделий
      243,4 Кб
      Информационное письмо «Плазма-Т»
      345,9 Кб
      Каталог
      Каталог Продукция компании "Плазма-Т"
      9,8 Мб
      Каталог Система пожарной автоматики и сигнализации "Спрут-2"
      12,6 Мб
      Презентации
      Презентация обзорная «С300»
      2,8 Мб
      Презентация обзорная компании «Плазма-Т»
      7,6 Мб
      Прайс
      Прайс-лист Плазма-Т
      379,4 Кб
      Поиск документов
      Назад к списку
      • Пожарная сигнализация
        • Панели адресные
        • Извещатели пожарные адресно-аналоговые
          • Извещатели дымовые точечные
          • Извещатели дымовые линейные
          • Извещатели тепловые точечные
          • Извещатели тепловые линейные
          • Извещатели ручные
        • Устройства дистанционного пуска адресные
        • Оповещатели пожарные адресные
        • Модули контроля и управления
        • Шкафы управления адресные
        • Датчики технологические адресные
        • Источники бесперебойного питания адресные
        • Аксессуары
      • Пожарная автоматика
        • Панели, модули контроля и управления
        • Шкафы управления
        • Панели индикации
        • Преобразователи интерфейса
        • Приборы и модули контроля
        • Диспетчеризация и ПО
      • Установки водяного и пенного пожаротушения
        • Установки водяного пожаротушения
        • Установка пенного пожаротушения
        • Установка узлов управления
        • Установки повышения давления (ХВС + ВПВ)
        • Блочно-модульные сооружения
      • Компоненты установок
        • Насосные агрегаты «Плазма-Тек»
        • Шкафы управления для систем пожаротушения
        • Шкафы управления для систем ХВС и ХВС+ВПВ
        • Сигнализаторы давления
        • Датчики контроля положения
      Подписывайтесь
      на новости и акции
      Компания
      О компании
      Наше производство
      Кейсы
      Контакты
      Новости и мероприятия
      Новости
      Мероприятия
      Каталог
      Пожарная сигнализация
      Пожарная автоматика
      Установки водяного и пенного пожаротушения
      Компоненты установок
      Прайс-лист
      Техническая поддержка
      Техническая поддержка
      Помощь в проектировании
      Документация
      Вопрос-ответ
      Конфигуратор
      +7 (800) 444-17-08
      +7 (800) 444-17-08
      +7 (499) 444-17-08
      E-mail
      info@plazma-t.ru
      Адрес
      111396, г. Москва, ул. Фрязевская, д. 10
      info@plazma-t.ru
      111396, г. Москва, ул. Фрязевская, д. 10
      © 2025 ООО «Плазма-Т»
      Политика обработки персональных данных
