С300ИПДЛ Извещатель пожарный дымовой оптико-электронный линейный

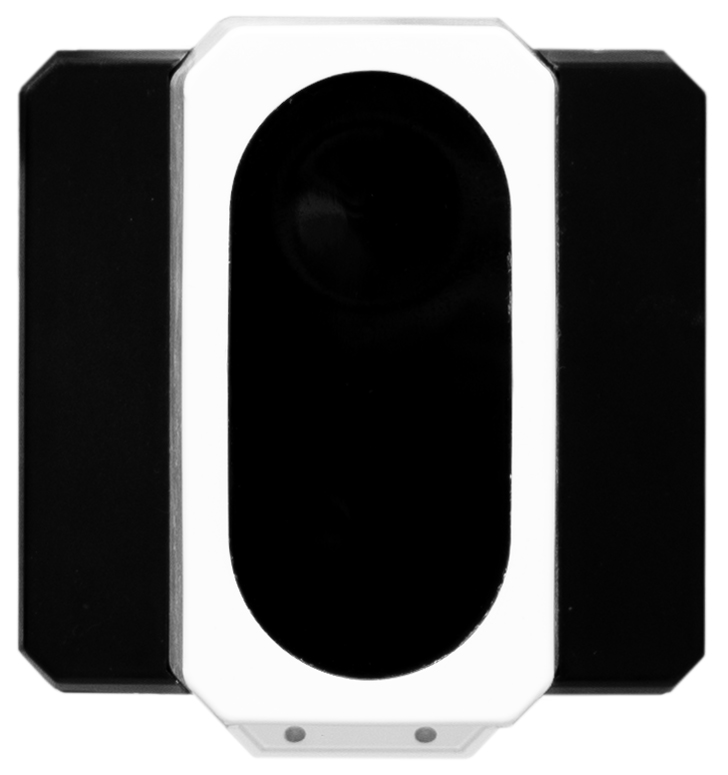

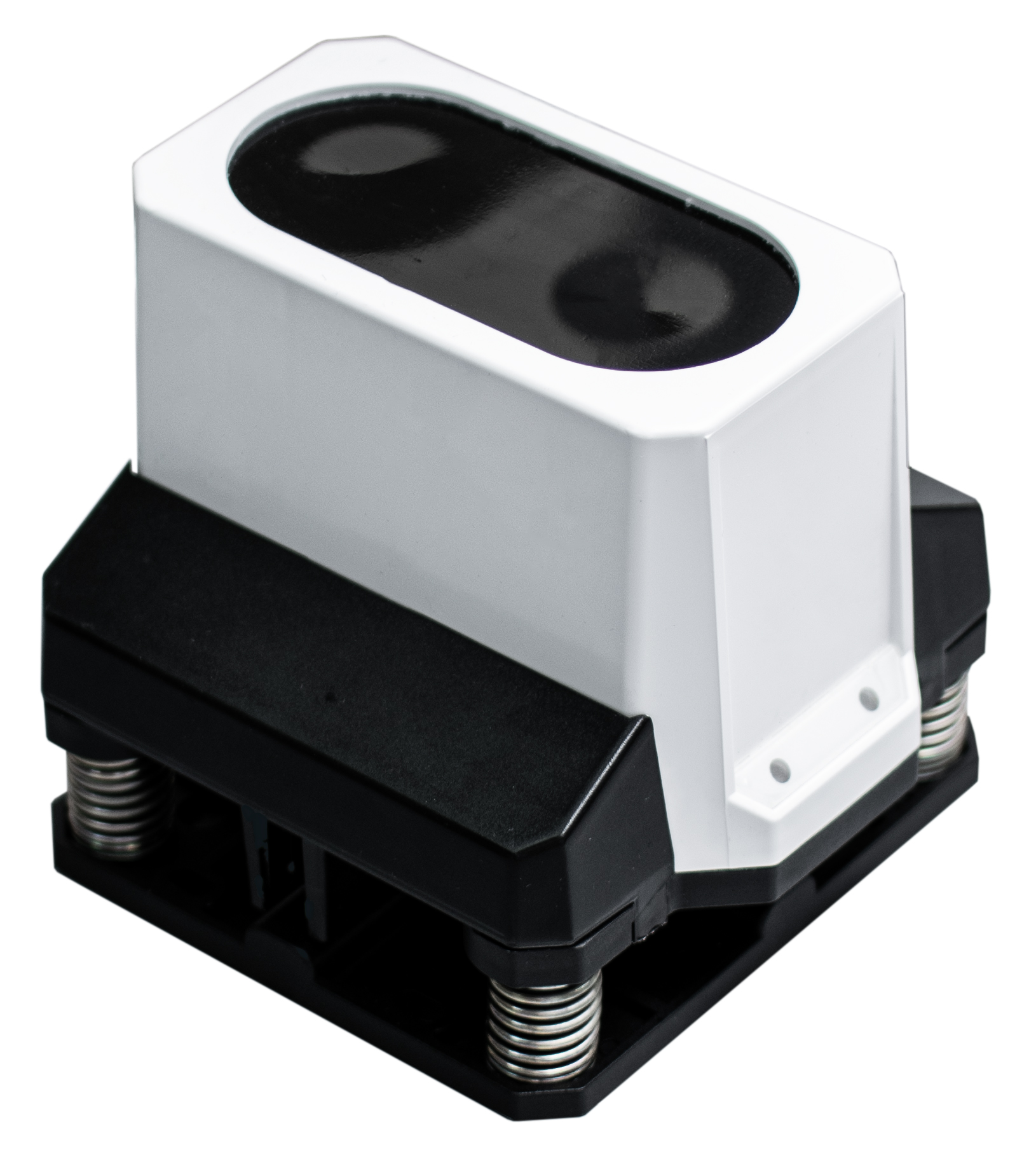

С300ИПДЛ – однопозиционный линейный адресный извещатель пожарный, состоящих из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

Извещатели предназначены для обнаружения возгораний, сопровождающихся появлением дыма и передачи сигналов в систему «СПРУТ-2».

Извещатели рассчитаны на непрерывную круглосуточную работу и применяются в закрытых помещениях жилых и производственных зданий и сооружений с адресными приемно-контрольными приборами различных производителей, коммутация с которыми производится на основе протокола C300.

В качестве рефлектора-отражателя в С300ИПДЛ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

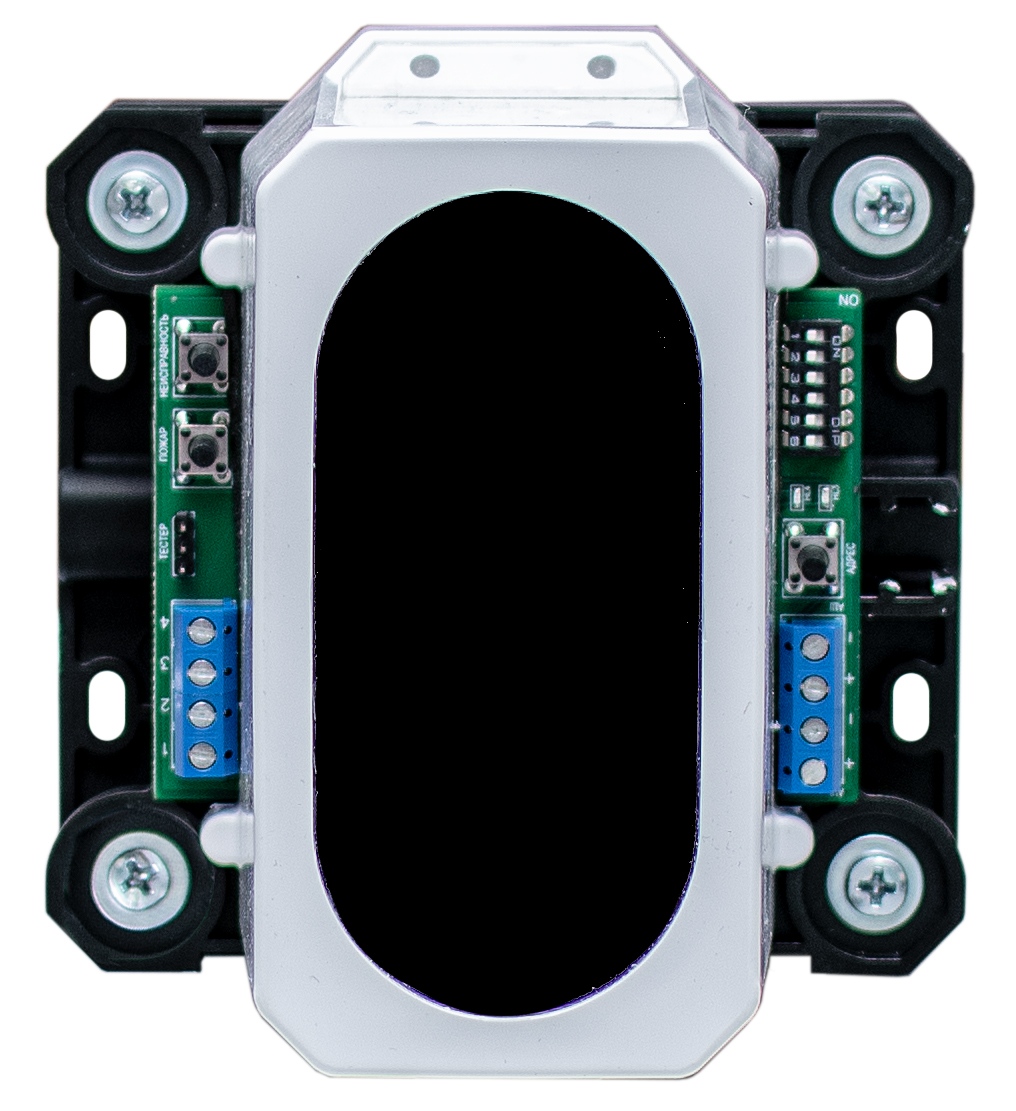

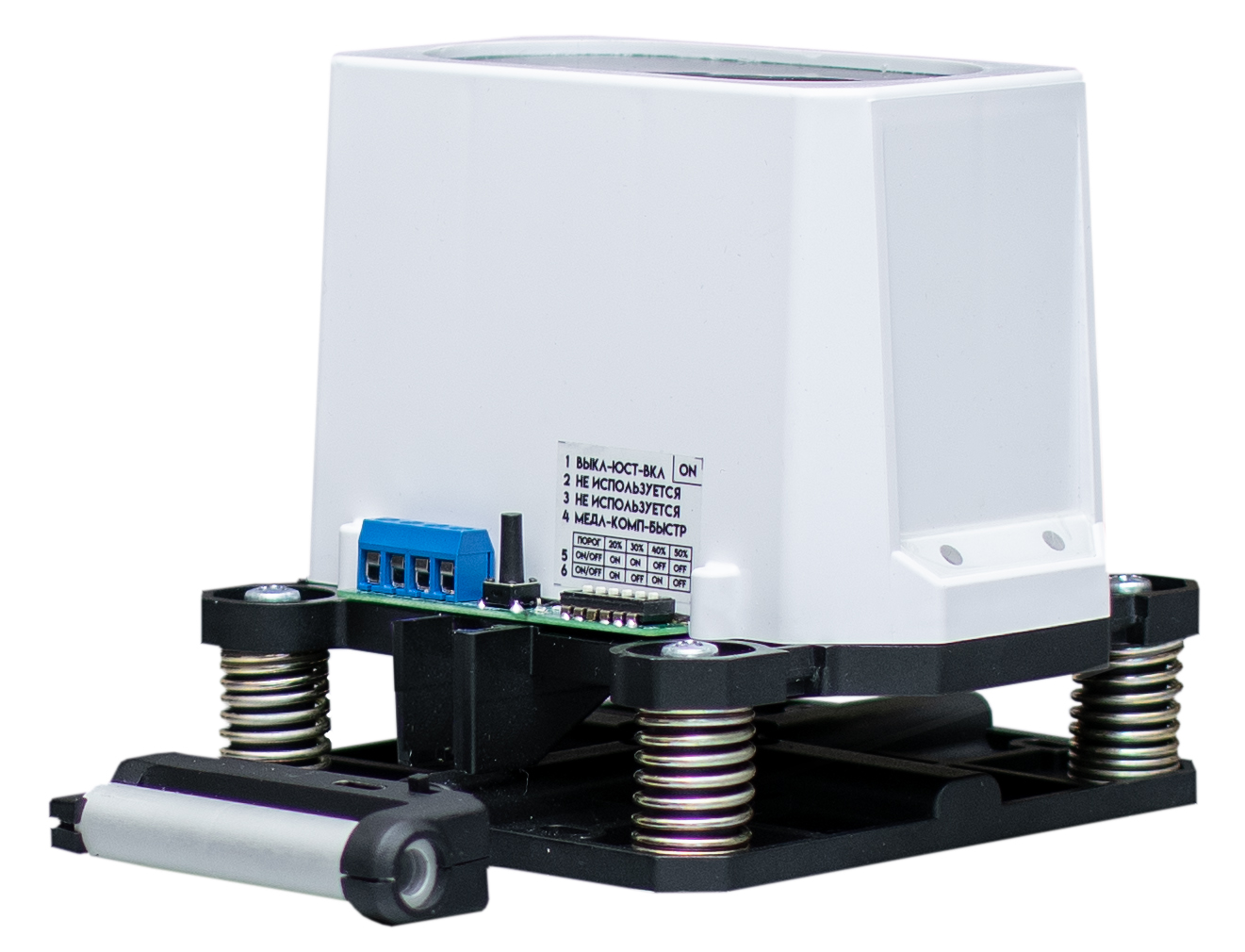

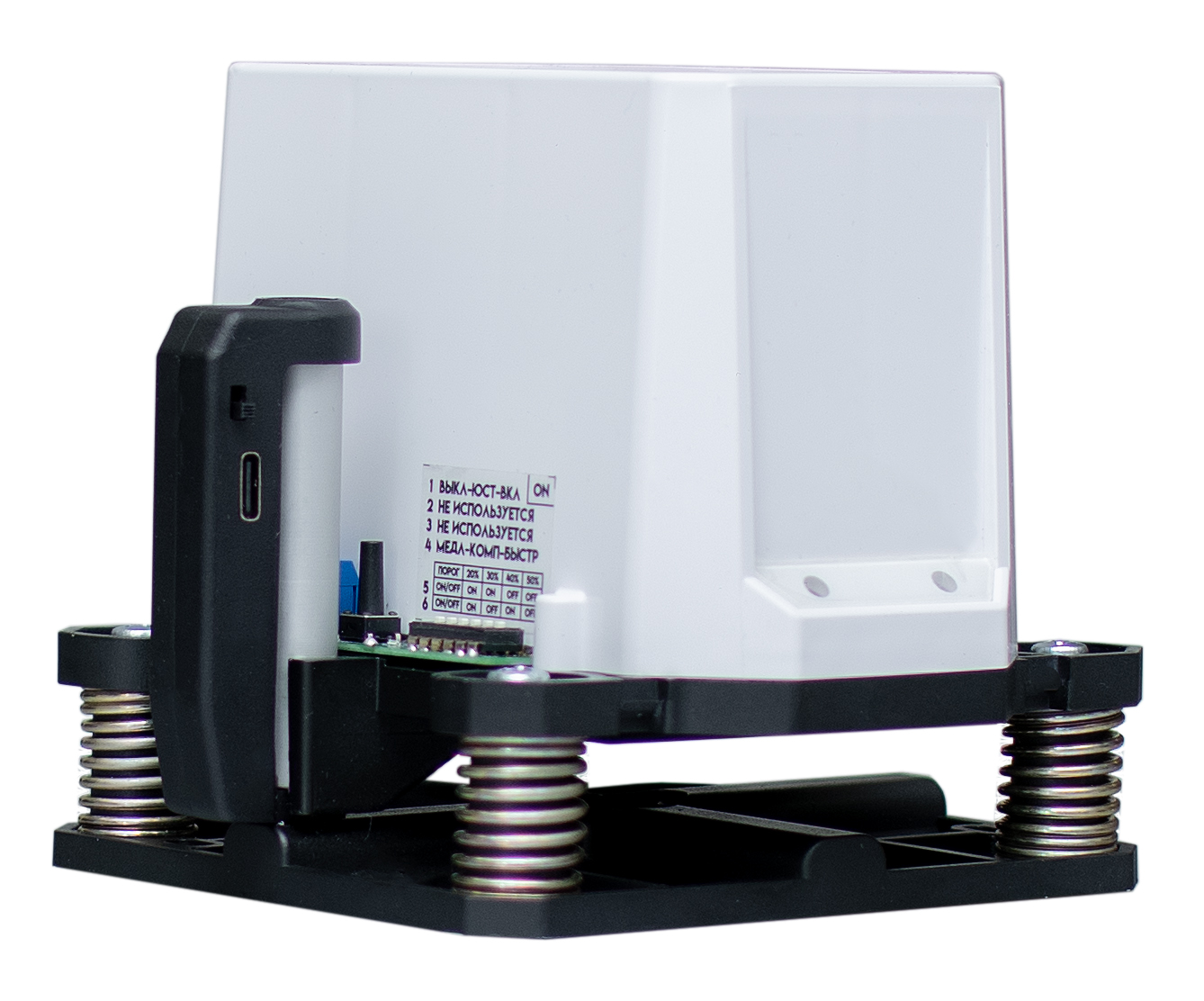

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера.

Подробнее
Технические характеристики
Порог срабатывания извещателя соответствует одному из четырёх возможных для установки значений 1 дБ (20%),
1,5 дБ (30%),
2,2 дБ (40%),
3 дБ (50%)
Диапазон возможных расстояний между приёмопередатчиком и рефлектором-отражателем

от 8 до 120 м

Максимально возможная ширина  пространства, защищаемого одним извещателем 9 м
Максимально возможная площадь помещения, защищаемого одним извещателем

  1080 м²

Электропитание извещателя по двухпроводному шлейфу С300 от ПАС300

от 11,5 до 28 В

Потребляемый ток в дежурном режиме от панели ПАС300

не более 2,5 мА

 Изолятор короткого замыкания в интерфейсе С300

есть

Инерционность срабатывания извещателя (по сигналам «Внимание» и «Пожар»):    типовая 5 с
 максимальная

10 с

Инерционность фиксации извещения «Неисправность» в режимах:  «Неисправность - память»

 от 3 до 5 с

 «Неисправность - допуска»

от 3 до 5 с

 «Неисправность - луч»

7±0,5 с

 «Неисправность - превышение»

от 40 до 60 с

 «Неисправность - снижение»

от 40 до 60 с

Предельное значение снижения мощности оптического луча при  компенсации чувствительности  3 дБ (50 %)
 Скорость компенсации: в режиме быстрой компенсации

      0,12 %/мин

 в режиме медленной компенсации

0,03 %/мин

 Габаритные размеры приёмо-датчика, не более

120х110х110 мм

 Масса приёмо-датчика, не более

 0,42 кг

 Стандартный рефлектор-отражатель Габаритные размеры, не более

250х210х15 мм

Масса, не более

0,45 кг

 Уменьшенный рефлектор-отражатель    Габаритные размеры, не более

100х100х8 мм

Масса, не более

 0,07 кг

 Выносное устройство УВ-ПРД-ПРМ Габаритные размеры, не более

55х55х21 мм

Масса, не более

0,04 кг

 Диапазон рабочих температур

от -30 до 60 °С

 Максимально допустимая относительная влажность

98%

 Максимально допустимая частота вибрации

150 Гц

 Максимально допустимая освещенность в месте установки

12 000 лк

 Степень жесткости по устойчивости к воздействию ЭМП по:    ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4

 четвертая

 ГОСТ Р 51317.4.3

третья

 Категория по излучаемым индустриальным радиопомехам по ГОСТ Р 51318.22

класс Б

 Степень защиты оболочки по ГОСТ 14254

IP54

 Средняя наработка на отказ

60 000 ч

 Средний срок службы

не менее 10 лет

 Количество подключаемых извещателей в двухпроводной линии связи

до 255 шт.

Максимальное активное сопротивление проводов двухпроводной линии связи не более 100 Ом.
Минимальное сопротивление изоляции между проводами двухпроводной линии связи не менее 50 кОм.
