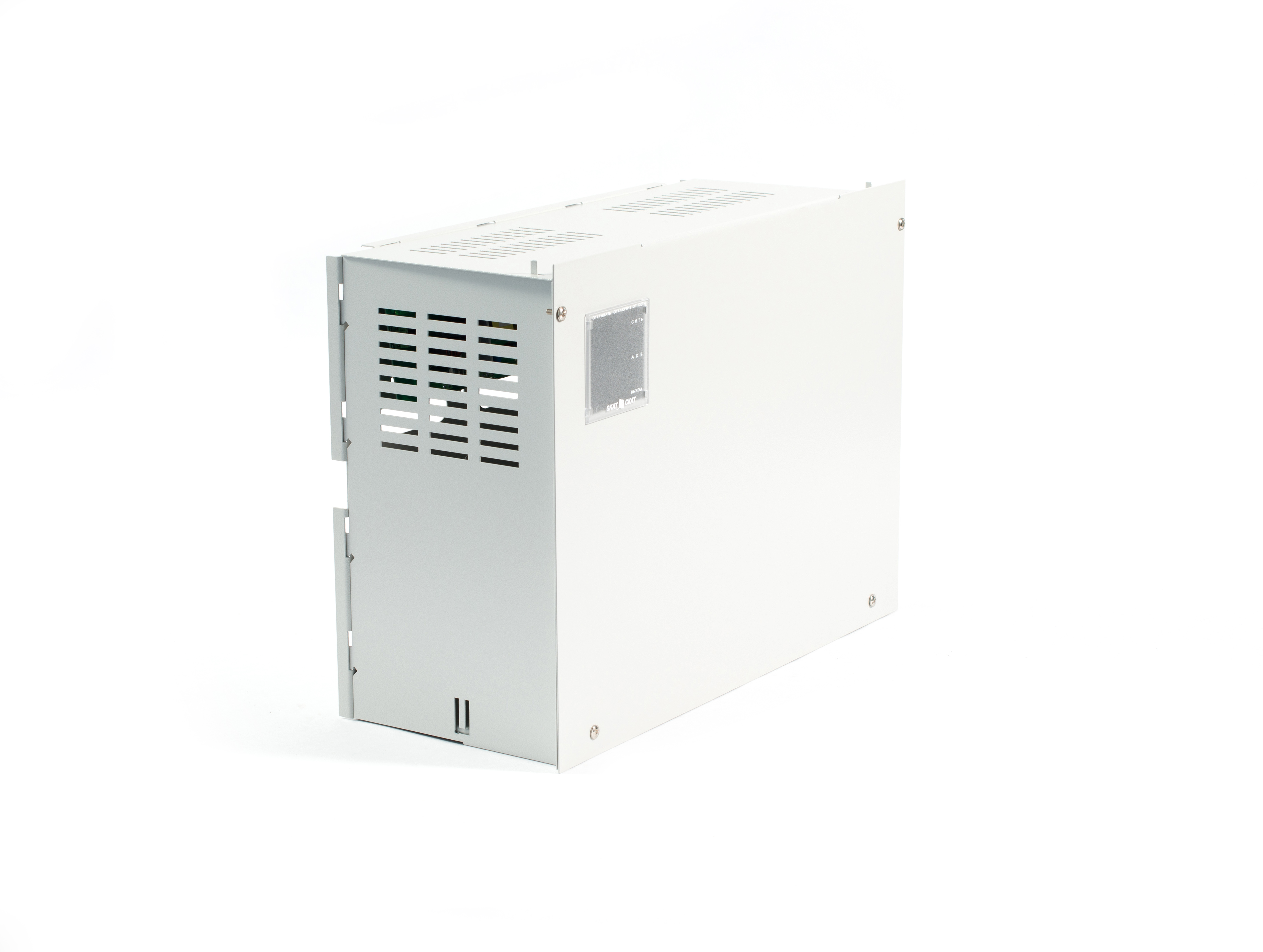

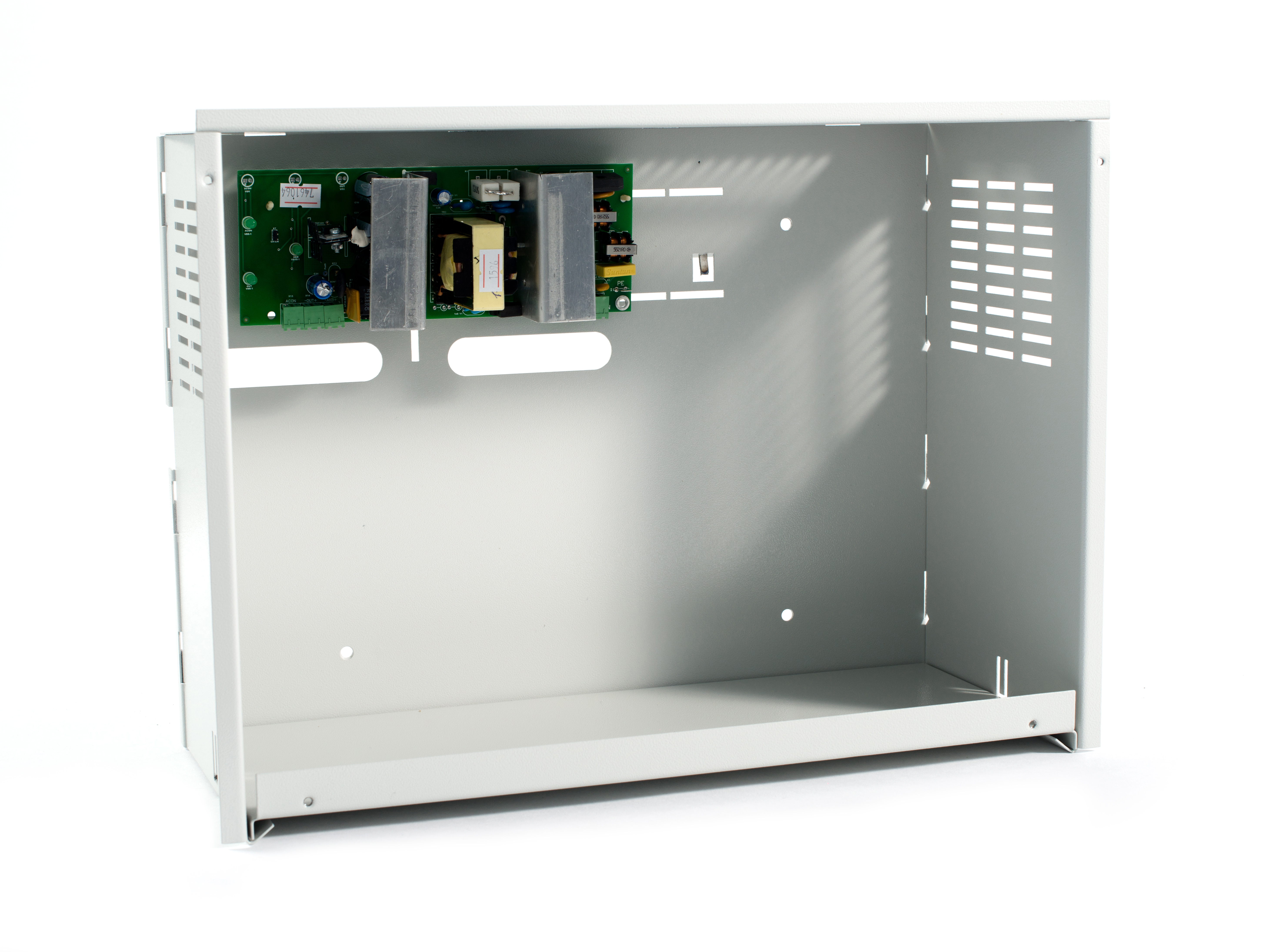

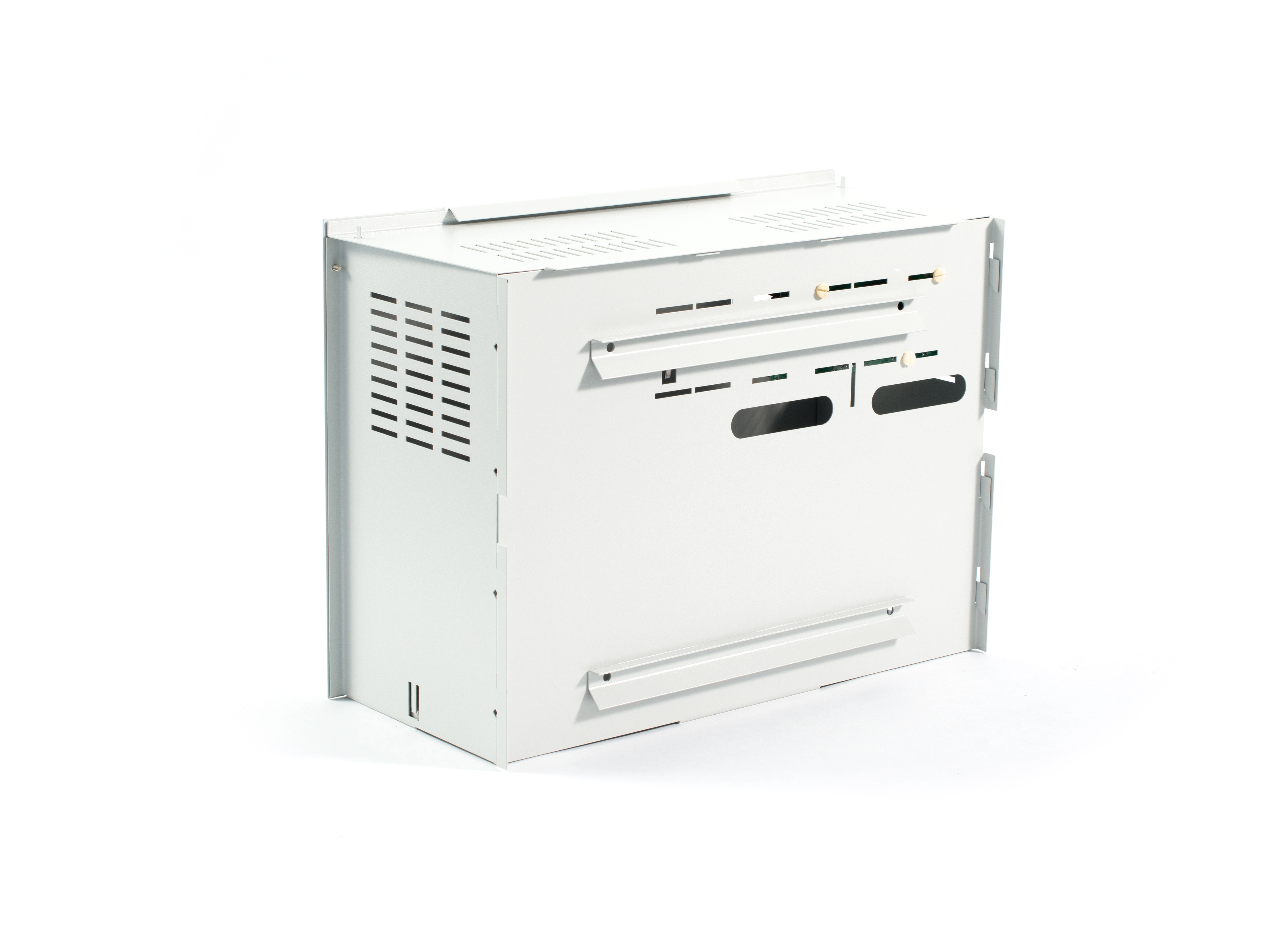

СКАТ-2400И7/С300 исп.5000 Источник бесперебойного питания


смотреть все изображения

СКАТ-2400И7/С300 исп.5000
СКАТ-2400И7/С300 исп.5000 Источник бесперебойного питания

Изделие СКАТ-2400И7/С300 исп.5000 предназначено для:

  • обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 4,5 А;
  • резервного электропитания устройств с токами потребления до 5 А.
Подробнее

Источники бесперебойного питания СКАТ/С300 обеспечивают:

  • световую индикацию наличия напряжения электрической сети;
  • световую индикацию наличия выходного напряжения;
  • световую индикацию наличия АКБ;
  • питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
  • резервное питание нагрузки постоянным напряжением режим «РЕЗЕРВ»);
  • автоматический переход на резервное питание от АКБ при отключении электрической сети;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети;
  • защиту АКБ от глубокого разряда;
  • защиту от переполюсовки клемм АКБ;
  • электронную защиту от короткого замыкания клемм АКБ;
  • защиту от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
  • защиту нагрузки от аварии изделия;
  • выдачу информационного сообщения «НАЛИЧИЕ СЕТИ» по интерфейсу С300 или посредством переключения контактов реле (при отключении модуля МС320 от контактов «НАЛИЧИЕ СЕТИ»);
  • режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
Технические характеристики
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 175…245
Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В 20,0…28,0
Ток нагрузки номинальный, A 0…4,5
Ток заряда АКБ стабилизированный, А 0,45…0,65
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А 5
ВНИМАНИЕ! Длительное потребление тока более 4,5 А недопустимо
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,0…22,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 40
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач 40
Количество АКБ, шт. 2
Характеристики релейного выхода* напряжение, В, не более, 60
ток, мА, не более, 50
Сечение провода, зажимаемого в клеммах колодок, мм2, не более 2,5
Габаритные размеры ШхВхГ, мм, не более без упаковки 445х328х193
в упаковке 574х360х70
Масса, НЕТТО (БРУТТО), кг, не более 5,1 (6,4)
Диапазон рабочих температур, °С -10…+40
Относительная влажность воздуха при 25 °С, %, не более 80

ВНИМАНИЕ!

Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочки по ГОСТ 14254-2015 IP20
