МС320 Модуль контроля 2-канальный


смотреть все изображения

МС320

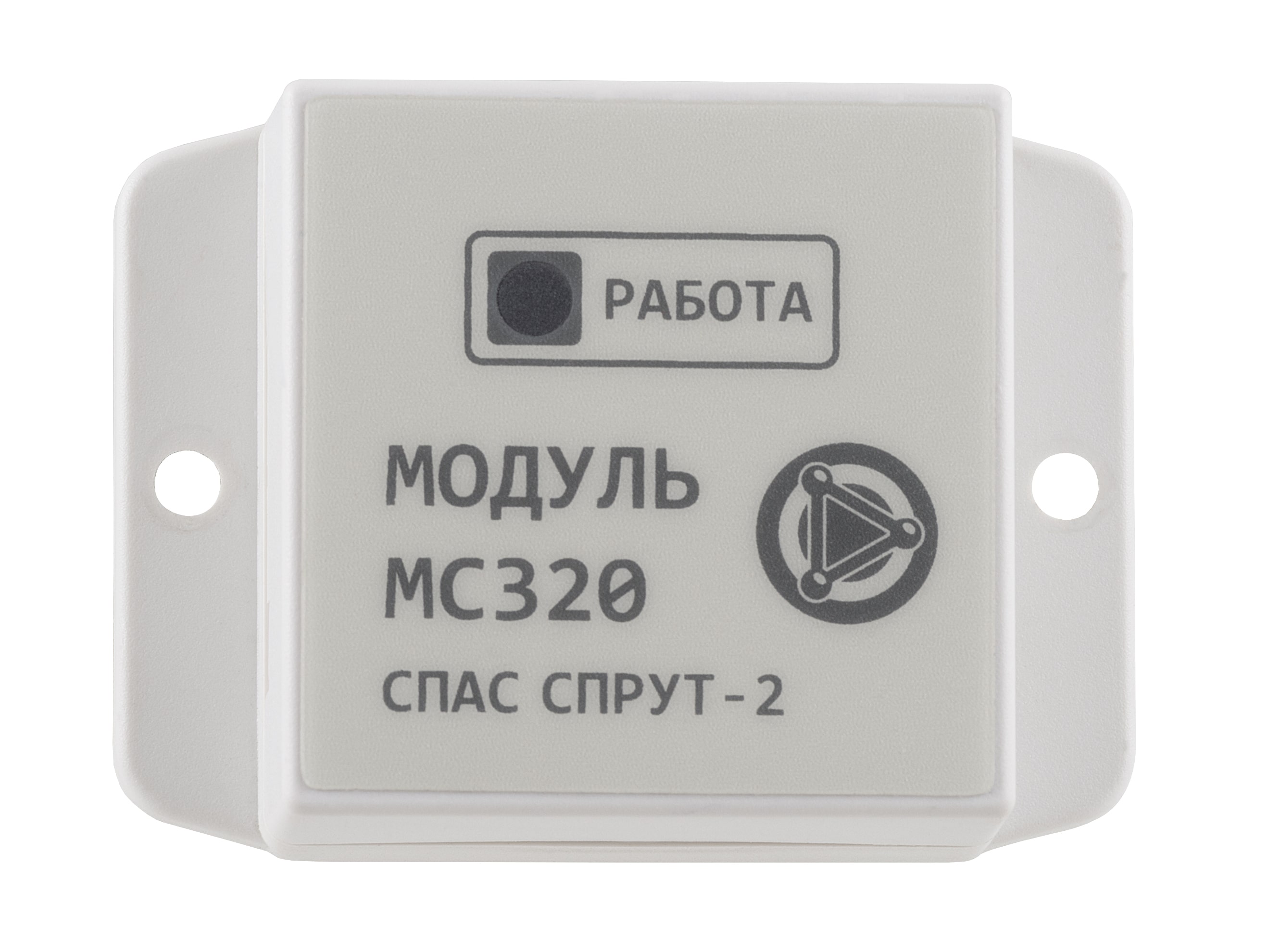

МС320 Модуль контроля 2-канальный
http://testplazmat.1bitvrn36.ru/catalog/pozharnaya-avtomatika/adresno-analogovaya-signalizatsiya-s300/pas300-panel-adresnaya/

Модуль МС320 применяется в системах пожарной сигнализации и предназначен для контроля двух сигнальных входов типа «сухой контакт» и передачи их состояний в панель адресную ПАС300.

МС320 имеет встроенный трехцветный светодиодный индикатор.

МС320 имеет встроенный изолятор короткого замыкания в интерфейсе С300.

Подробнее
a:2:{s:4:"TEXT";s:5066:"
  • МС320 обеспечивает контроль:
    – состояния двух нормально-замкнутых и/или нормально-разомкнутых сигнальных входов типа «сухой контакт» и их передачу на панель ПАС300;
    – исправности входов на обрыв и короткое замыкание и передачу состояния на ПАС300.
  • Модуль занимает 2 адреса в адресном пространстве С300 и питается от панели ПАС300.
  • Полный контроль работоспособности обеспечивается как на физическом уровне (функция самотестирования в модуле), так и на программном уровне (постоянный опрос ПАС300).
  • Электронное программирование адреса (0 – заводская установка).
  • Встроенный трехцветный светодиодный индикатор обеспечивает расширенную индикацию состояний модуля (неисправность, дублирование адресов, нулевой адрес, нет в базе ПАС300 и т.д.), помимо состояний “Сработка” и “Дежурный режим”, что значительно упрощает процессы настройки и обслуживания системы С300 в целом.
  • Предусмотрена возможность тестирования модуля при настройке и тестирования системы при помощи кнопки, находящейся внутри корпуса МС320. При этом адрес модуля автоматически отобразится на Цифровых панелях индикации (ЦПИ-Light/Pro).
  • Программирование параметров каждого входа модуля МС320 осуществляется при помощи программы ПРО.
  • Каждый вход можно установить в любую из 40 зон контроля в ПАС300 (по умолчанию – зона 1).
  • Помимо включения/отключения входа и выбора типа шлейфа предусмотрена возможность программирования типа сигнала, который будет формироваться в системе С300 при срабатывании входа (Пожар1, Пожар2, Внимание, Авария, Нет сигнала).

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

";s:4:"TYPE";s:4:"HTML";}
Технические характеристики
Сигнальные входы Количество контролируемых входов 2
Напряжение в входах, В не более 3
Ток входов, мкА не более 300
Время интеграции входов, мсек 300
Контроль исправности входов на обрыв и короткое замыкание
Максимальная длина линии, м 100
Интерфейс С300 Электропитание от ПАС300 по интерфейсу С300
Количество адресов в протоколе С300 2
Напряжение интерфейса С300, В от 11,5 до 28,0
Потребляемый ток в дежурном режиме 1,0 мА
Изолятор короткого замыкания есть
Корпус Цвет корпуса светло-серый (RAL9002)
Масса, грамм 50
Габариты (Ш×В×Г), мм 71×51×28
Степень защиты оболочки IP41
Диапазон рабочих температур, °С от -40 до +60
Допустимая относительная влажность до 93 % при +40 °С
Температура транспортировки и хранения, °С от -50 до +50
Средний срок службы не менее 10 лет
Датчик вскрытия корпуса есть
