МТС-D Аналоговый модуль контроля термокабеля


смотреть все изображения

МТС-D

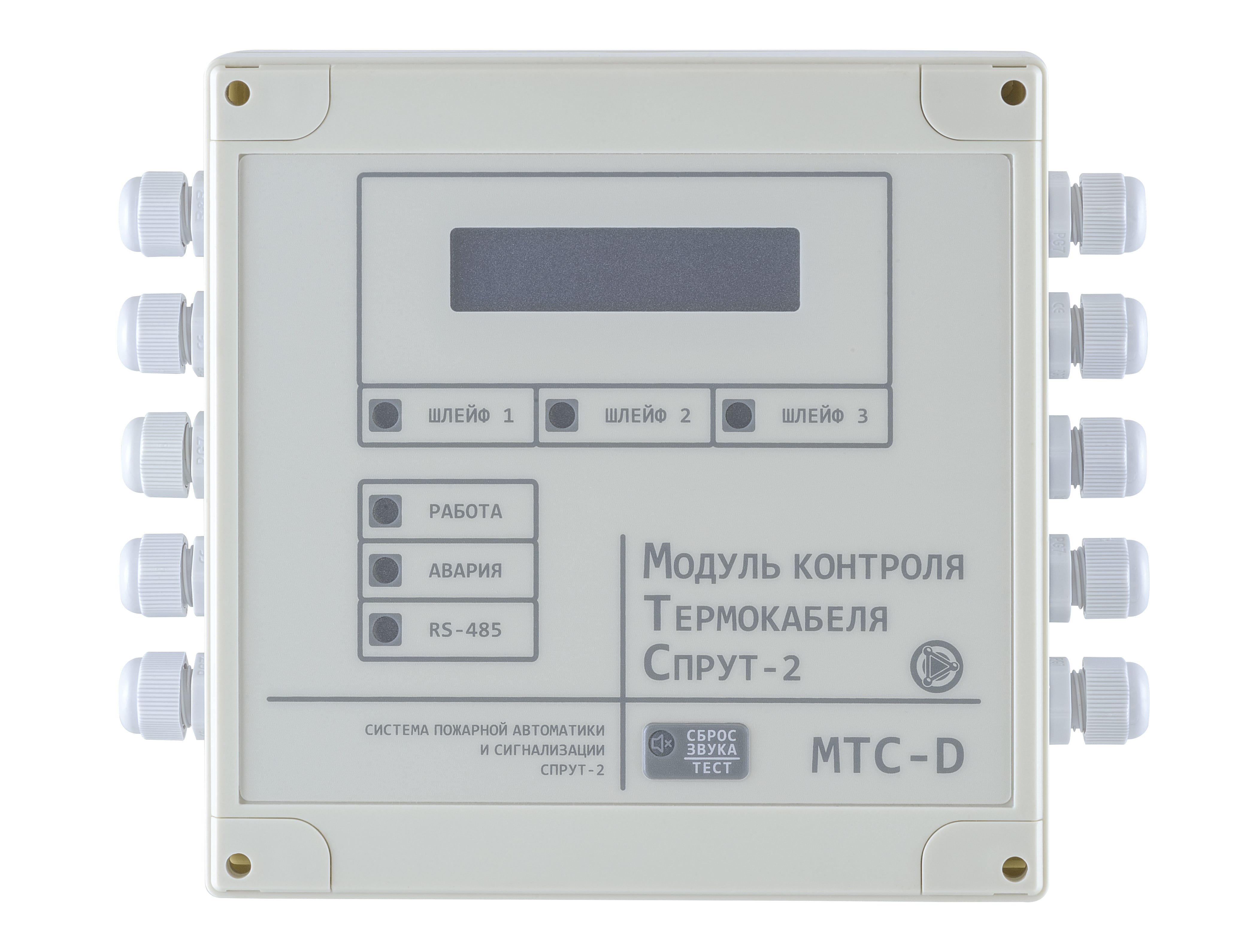

МТС-D Аналоговый модуль контроля термокабеля

Модуль МТС-D - это модуль обработки, в совокупности с чувствительными элементами (термокабелями) является извещателем пожарным тепловым линейным.

Модуль МТС-D предназначен для контроля состояния чувствительных элементов (термокабелей), индикации расстояния в метрах до места сработки термокабеля и выдачи сигналов об их состоянии в линию связи.

Модуль МТС-D поддерживает следующие типы термокабелей: - ГРИФ-термокабель (Эрвист) - рекомендуется, - ИП104 (GTSW) (Спецприбор), - PHSC (Protectowire), - LHD (Thermocable),

МТС-D обеспечивает более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами: - до 3 м для всех типов термокабеля, - до 1 м для ГРИФ-термокабеля.

Аналоговый модуль МТС-D состоит из:

  • Центрального блока, который предназначен для индикации расстояния в метрах до места сработки термокабеля и выдачи сигналов об их состоянии в линию связи.
  • Модулей преобразователя (до 3 шт.) Модули преобразователя подключаются к Центральному блоку по интерфейсу МТС.

Применение термокабелей для организации системы пожарной сигнализации является оптимальным и широко используемым решением при защите кабельных лотков, тоннелей, а также труднодоступных технологических пространств, где основным фактором возникновения пожара является повышение температуры или же применение дымовых извещателей нецелесообразно из-за тяжелых условий эксплуатации. А возможность быстро и с высокой степенью точности локализовать место возникновения очага возгорания делает применение модуля МТС-D незаменимым на особо важных, опасных и/или протяженных объектах, таких как промышленные производства, тоннели, линии метрополитена и прочее.

Подробнее
  • Центральный блок модуля МТС-D поддерживает работу до трех Модулей преобразователя, что позволяет расширить количество опрашиваемых термокабелей простой установкой дополнительных Модулей преобразователя уже в процессе эксплуатации без лишних затрат.
  • Модули преобразователя обеспечивают собственно подключение термокабелей и рассчитаны на установку в необслуживаемых помещениях: степень защиты оболочки IP65 и рабочий диапазон температур -40°С до +55°C.
  • Модули подключаются к Центральному блоку по интерфейсу МТС с протяженностью линии до 4000 м (кабелем с сечением жилы 0,5мм2) без какого-либо программирования.
  • Уникальная система компенсации температурного дрейфа сопротивления термокабеля позволяет обеспечить существенно более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами и при этом упрощает процесс настройки, поскольку производить измерение сопротивления подводящих проводов до термокабеля и программировать данные параметры не требуется.
  • В случае отсутствия подводящих проводов, плату Модуля преобразователя можно установить внутри Центрального блока.
  • Модуль МТС-D может работать как полностью автономно, так интегрироваться в состав СПАС "СПРУТ-2" по интерфейсу RS-485.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.


Технические характеристики
МОДУЛЬ ПРЕОБРАЗОВАТЕЛЯ
Длина термокабеля, подключенного к каналу (шлейфу) 1÷3000 м
Допустимое удельное сопротивление термокабеля 0,17÷0,70 Ом/м
Контроль исправности канала (шлейфа) на обрыв
Точность определения сработки не более 3 м (для ГРИФ-термокабеля не более 1 м)
Напряжение в термошлейфе, не более 3,3 В
Диапазон рабочих температур от -40°C до +55°C
Масса не более 0,2 кг
Габариты, мм (ШхВхГ) 145х66х40
ЦЕНТРАЛЬНЫЙ БЛОК
Количество подключаемых модулей преобразователя до 3
Интерфейс RS-485 Максимальное количество в сети 32
Скорость обмена 9600 бит/сек
Встроенный OLED дисплей +
Программирование с клавиатуры +
Световая сигнализация Работа +
Авария +
Питание +
Шлейф 3
RS-485 +
Звук отключен +
Встроенная звуковая сигнализация +
Выходы Пожар*, «сухой перекидной контакт» 3
Авария*, «сухой перекидной контакт» 1
на внешний звуковой оповещатель** контроль на обрыв/короткое замыкание
Контроль вскрытия +
Электропитание 1 =11÷28,5 В (≤2,5 Вт)
Электропитание 2 =11÷28,5 В (≤2,5 Вт)
Вход контроля UPS +
Диапазон рабочих температур от -20°C до +55°C
Масса не более 0,5 кг
Габариты, мм (ШхВхГ) 160х160х60
Интерфейс МТС Топология Точка-точка
Электропитание преобразователей 10 В
Сопротивление линии не более 150 Ом
Контроль исправности обрыв, короткое замыкание
Скорость передачи данных 2400 бит/сек
Средний срок службы не менее 10 лет
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP65
Климатическое исполнение УХЛ 3.1.
* Max =30 В/1,0 А или ~125 В/0,5 А
** USPK = Uпит, I ≤ 1.0 А
