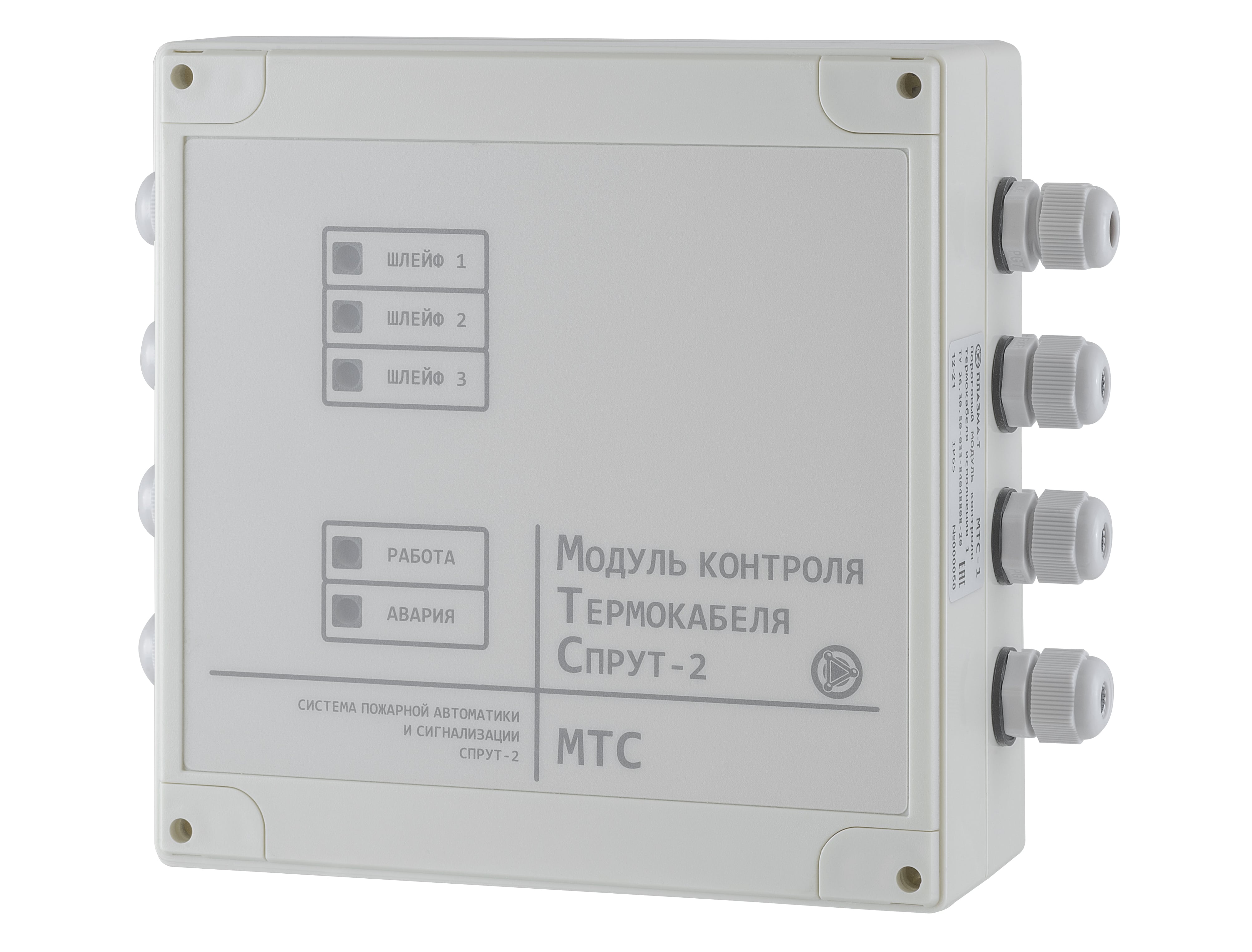

Пороговый модуль контроля термокабеля МТС-х


смотреть все изображения

МТС-х
Пороговый модуль контроля термокабеля МТС-х
Модуль МТС-х - это блок обработки, который совместно с термокабелями является извещателем пожарным тепловым линейным (ИПТЛ).

Модуль МТС-х предназначен для контроля состояния чувствительных элементов (термокабелей) и выдачи дискретных сигналов об их состоянии в линию связи. Допускается применение прибора с чувствительным элементом, расположенным во взрывоопасной зоне с использованием барьера искрозащиты ШСБ-ТК (Эрвист).

Модуль МТС-x поддерживает следующие типы термокабелей: - ГРИФ-термокабель (Эрвист) - рекомендуется, - ИП104 (GTSW) (Спецприбор), - PHSC (Protectowire), - LHD (Thermocable). Параметры контроля состояния (класс теплового канала обнаружения, инерционность и другие) зависят от типа применяемого термокабеля.

 Область применения МТС-х может быть расширена для обнаружения возгорания во взрывоопасных зонах. В этом случае необходимо применять ИПТЛ-xxxС-ЕХ-ГРИФ-термокабель (xxxC –температура срабатывания) с оболочкой EX. Подключать термокабель необходимо через барьер искрозащиты ШСБ-ТК, устанавливаемый за пределами взрывоопасной зоны. Модули МТС-х разработаны таким образом, что не требуют никакой настройки при запуске системы.
Подробнее
  • В линейке пороговых модулей МТС-x предусмотрено три исполнения: - МТС-1 – с возможностью подключения одного термошлейфа; - МТС-2 – с возможностью подключения двух термошлейфов; - МТС-3 – с возможностью подключения трех термошлейфов.

  • В зависимости от внешней оболочки применяемого термокабеля МТС-x может контролировать возгорание практически в любых условиях эксплуатации: - для уличного и внутреннего применения в обычных условиях эксплуатации при применении термокабеля с оболочкой из ПВХ, например, ИПТЛ-xxxС-PVC-ГРИФ-термокабель (где xxxС –температура срабатывания); - с агрессивной внешней средой и в условиях сурового климата при применении термокабеля с оболочкой из фторполимера, например, ИПТЛ-xxxС-CR-ГРИФ-термокабель (где xxxС –температура срабатывания); - во взрывоопасных зонах и на объектах с высокими электромагнитными помехами при применении термокабеля со специальной экранированной оболочкой, например, ИПТЛ-xxxС-EX-ГРИФ-термокабель (где xxxС –температура срабатывания).

  • Модули МТС-х рассчитаны на установку в необслуживаемых помещениях: степень защиты оболочки IP65 и рабочий диапазон температур -40°С до +55°C.
  • Возможность подключить к модулю МТС-х двухпороговые тепловые линейные пожарные извещатели позволяет существенно снизить риск запуска систем противопожарной защиты объекта вследствие повреждения (короткого замыкания) термокабеля.
  • Модули обеспечивают наглядную информацию о состоянии термошлейфов и самого прибора при помощи трёхцветных индикаторов.
  • Не требуют настройки и программирования.
Технические характеристики МТС-1 МТС-2 МТС-3
Количество каналов (шлейфов) 1 2 3
Допустимое удельное сопротивление термокабеля 0,05÷0,70 Ом/м
Длина термокабеля канала (шлейфа) 0÷3000 м (при 0,656 Ом/м) 0÷10000 м (при 0,19 Ом/м)
Сопротивление подводящих проводов не более 300 Ом
Контроль исправности шлейфов короткое замыкание / обрыв
Напряжение/ток питания шлейфов, не более 5,0 В/1,5 мА
Контроль вскрытия корпуса +
Выходы Пожар*, «сухой» перекидной контакт 1 2 3
Выход Авария*, «сухой» перекидной контакт +
Световая сигнализация Авария +
Питание +
Канал 1 (Шлейф 1) + + +
Канал 2 (Шлейф 2) - + +
Канал 3 (Шлейф 3) - - +
Электропитание (≤ 2,0 Вт) =11÷30,5 В
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -40°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP65
Климатическое исполнение УХЛ 3.1
Масса не более 0,5 кг
Габариты, мм (ширина х высота х глубина) 160х160х60
* 125 VAC/0,5 A; 24 VDC/1 A
