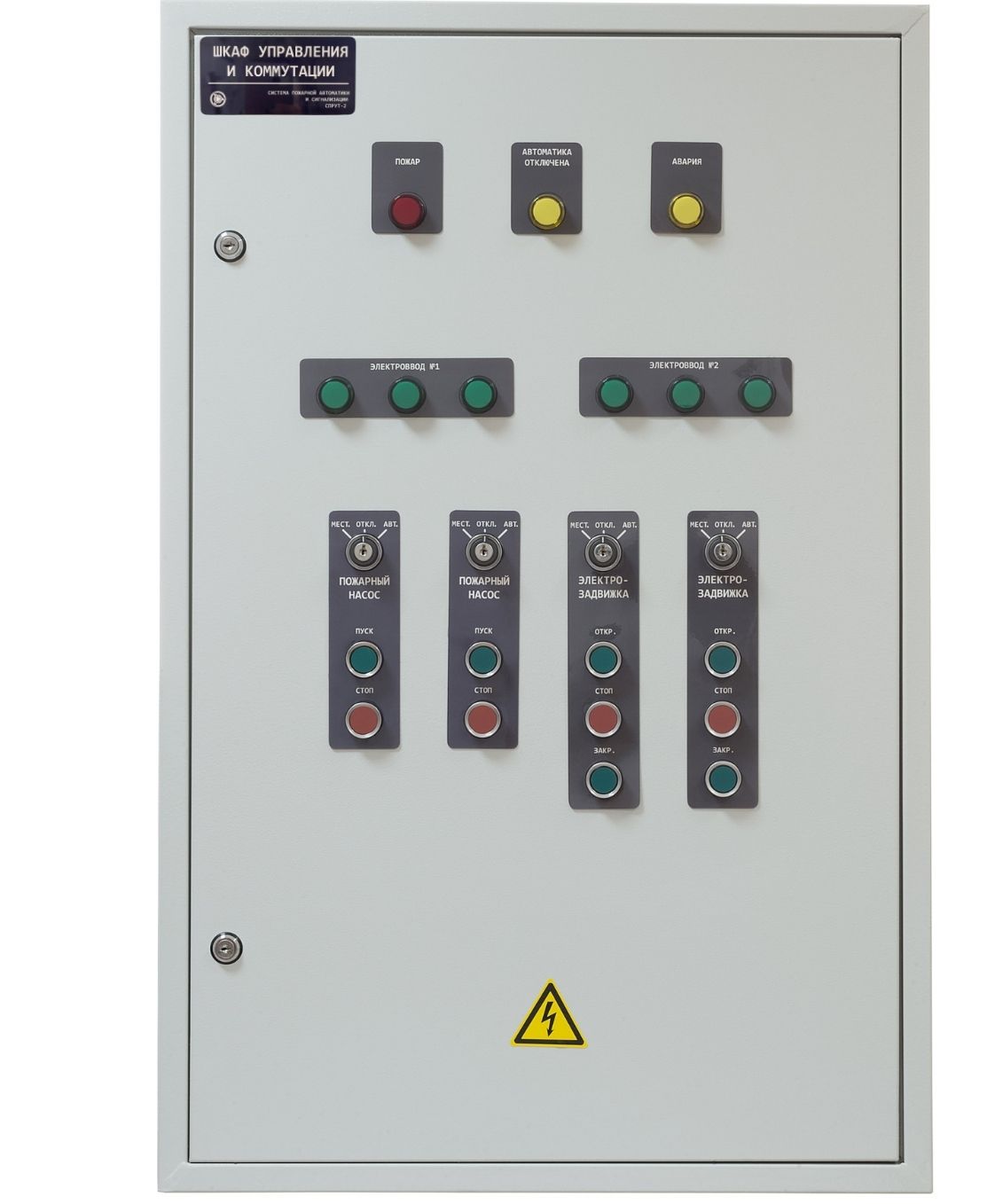

      —ШУК-ВПВ, Шкаф управления и коммутации для ВПВ
      ШУК-ВПВ, Шкаф управления и коммутации для ВПВ
      ШУК-ВПВ, Шкаф управления и коммутации для ВПВ

      ШУК-ВПВ, Шкаф управления и коммутации для ВПВ

      ШУК-ВПВ, Шкаф управления и коммутации для ВПВ
      • Описание
      • Технические характеристики
      • Скачать

      Шкаф управления и коммутации для внутреннего противопожарного водопровода предназначен для:

      • коммутации силовых цепей:
        • до двух пожарных насосов,
        • не более одного жокей насоса,
        • не более двух пожарных электрозадвижек;
      • коммутации силовых цепей автоматического включения резерва электропитания (АВР).

      Для автоматизации устройств в ШУК-ВПВ применяется панель управления малая (ПУМ). Для расширения количества входов и выходов ПУМ применяется панель расширения (ПР).

      Аппаратура коммутации ШУК-ВПВ может быть выполнена с использованием комплектующих ABB, Schneider Electric или DEKraft по выбору заказчика.

      Конфигурирование ШУК-ВПВ осуществляется при помощи программы Конфигуратор.

      Пример возможной конфигурации ШУК для внутреннего противопожарного водопровода:

      ШУК исполнение ПН/3/3/О + ПН/3/3/Р + Жокей/2,2/3/АВР – Ш4/ПУМ/ПР/IP54/SE/ВПВ

      • Автоматизация:
        • встроена Панель управления малая ПУМ,
        • встроена Панель расширения ПР.
      • Аппаратура коммутации производства Schneider Electric для:
        • пожарного насоса с номинальной мощностью 3,0 кВт, контролем исправности силовых линий и прямым способом пуска (подключен к основному вводу электропитания);
        • пожарного насоса с номинальной мощностью 3,0 кВт, контролем исправности силовых линий и прямым способом пуска (подключен к резервному вводу электропитания);
        • жокей насоса с номинальной мощностью 2,2 кВт, контролем исправности силовых линий и прямым способом пуска (подключен к встроенному АВР).
      • Корпус шкафа:
        • типоразмер Ш4,
        • степень защиты IP54.
      • шкаф предназначен для организации внутреннего противопожарного водопровода.

      Режимы работы устройств ШУК-ВПВ: «Запрет пуска», «Местный пуск», «Автоматический пуск». Выбор режима работы устройств производится при помощи соответствующего переключателя «Режим работы» на двери шкафа.

      Управление устройствами в режиме «Местный пуск» - от кнопок управления со световой индикацией включенного состояния.

      Возможность подключения «выключателей безопасности» для всех устройств.

      Индикация наличия питания по всем фазам каждого электроввода.

      Наличие индикации и выходов типа «сухой контакт» для сигналов «неисправность», «автоматика отключена» и «пожар».

      Наличие индикации и выходов типа «сухой контакт» для сигналов состояния всех устройств: «пуск/откр.»

      Технические характеристики
      Управление от панели управления малой ПУМ СПАС "СПРУТ-2"
      Напряжения питания ШУК 380 В, 50 Гц
      Напряжение, коммутируемое ШУК 380/220 В, 50 Гц
      Максимальная коммутируемая мощность: трехфазного устройства до 7,5 кВт
      однофазного устройства до 5,5 кВт
      АВР до 30 кВт
      Средний срок службы не менее 10 лет
      Диапазон рабочих температур от -10°C до +55°C
      Условия для ШУК-ВПВ с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
      Допустимая относительная влажность до 93% при 40°C
      Степень защиты оболочки IP31 или IP54
      Климатическое исполнение УХЛ 3.1.
      Паспорта
      Структура СПАС «Спрут-2»
      309,5 Кб
      Паспорт ШУК
      174,6 Кб
      Гарантийные обязательства Плазма-Т
      218,9 Кб
      Руководства по эксплуатации
      Руководство по эксплуатации ШУК исполнения ВПВ
      575,7 Кб
      Схемы подключения
      Схема подключения ШУК
      209,2 Кб
      Однолинейная схема ШАК/ШУК
      0 байт
      Сертификаты
      Сертификат "Спрут-2" ТР ЕАЭС 043/2017
      517,6 Кб
      Программное обеспечение
      Программа «Конфигуратор»
      58,7 Мб
      Письма
      Письмо "О применении УПП и ЧП"
      89 Кб
      Ответ ФГБУ ВНИИПО МЧС России (о сертификации автоматики ВПВ)
      153,6 Кб
      Ответ ФГБУ ВНИИПО МЧС России (о сертификации силовых шкафов)
      134,6 Кб
      Письмо о сроке службы и замене изделий
      243,4 Кб
      Информационное письмо «Плазма-Т»
      345,9 Кб
      Презентации
      Презентация обзорная компании «Плазма-Т»
      7,6 Мб
      Поиск документов
      Назад к списку
      • Пожарная сигнализация
        • Панели адресные
        • Извещатели пожарные адресно-аналоговые
          • Извещатели дымовые точечные
          • Извещатели дымовые линейные
          • Извещатели тепловые точечные
          • Извещатели тепловые линейные
          • Извещатели ручные
        • Устройства дистанционного пуска адресные
        • Оповещатели пожарные адресные
        • Модули контроля и управления
        • Шкафы управления адресные
        • Датчики технологические адресные
        • Источники бесперебойного питания адресные
        • Аксессуары
      • Пожарная автоматика
        • Панели, модули контроля и управления
        • Шкафы управления
        • Панели индикации
        • Преобразователи интерфейса
        • Приборы и модули контроля
        • Диспетчеризация и ПО
      • Установки водяного и пенного пожаротушения
        • Установки водяного пожаротушения
        • Установка пенного пожаротушения
        • Установка узлов управления
        • Установки повышения давления (ХВС + ВПВ)
        • Блочно-модульные сооружения
      • Компоненты установок
        • Насосные агрегаты «Плазма-Тек»
        • Шкафы управления для систем пожаротушения
        • Шкафы управления для систем ХВС и ХВС+ВПВ
        • Сигнализаторы давления
        • Датчики контроля положения
      Подписывайтесь
      на новости и акции
      Компания
      О компании
      Наше производство
      Кейсы
      Контакты
      Новости и мероприятия
      Новости
      Мероприятия
      Каталог
      Пожарная сигнализация
      Пожарная автоматика
      Установки водяного и пенного пожаротушения
      Компоненты установок
      Прайс-лист
      Техническая поддержка
      Техническая поддержка
      Помощь в проектировании
      Документация
      Вопрос-ответ
      Конфигуратор
      +7 (800) 444-17-08
      +7 (800) 444-17-08
      +7 (499) 444-17-08
      E-mail
      info@plazma-t.ru
      Адрес
      111396, г. Москва, ул. Фрязевская, д. 10
      info@plazma-t.ru
      111396, г. Москва, ул. Фрязевская, д. 10
      © 2025 ООО «Плазма-Т»
      Политика обработки персональных данных
