ШУВ-С300
ШУВ-С300, Шкаф управления вентилятором исполнения С300

ШУВ-С300 предназначен для управления трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции от 0,37 до 200 кВт. Управление осуществляется посредством интегрированного модуля контроля и управления МС322-24, что позволяет использовать шкаф в составе Системы пожарной автоматики и сигнализации «СПРУТ-2», в частности - в составе адресно-аналоговой сигнализации «С300».

ШУВ-С300 выпускаются с различными способами пуска, а именно:

  • ШУВ-С300 с прямым пуском предназначен для управления вентилятором мощностью от 0,37 до 110 кВт;
  • ШУВ-С300 с мягким пуском предназначен для управления вентилятором мощностью от 5,5 до 200 кВт;
  • ШУВ-С300 с преобразователем частоты (ПЧ) обеспечивает регулировку скорости вращения вентилятора по двум уставкам для безопасных зон с пребыванием маломобильных групп населения (МГН):
    • ШУВ-С300 с ПЧ предназначен для управления вентилятором мощностью от 0,37 до 18,5 кВт;
    • ШУВ-С300 с ПЧ Danfoss предназначен для управления вентилятором мощностью от 0,37 до 55 кВт (с ПЧ FC101 - до 90 кВт).

Для всех ШУВ-С300 предусмотрена дополнительная опция управления электрическим нагревателем калорифера мощностью 0,37 – 45 кВт для подогрева приточного воздуха.

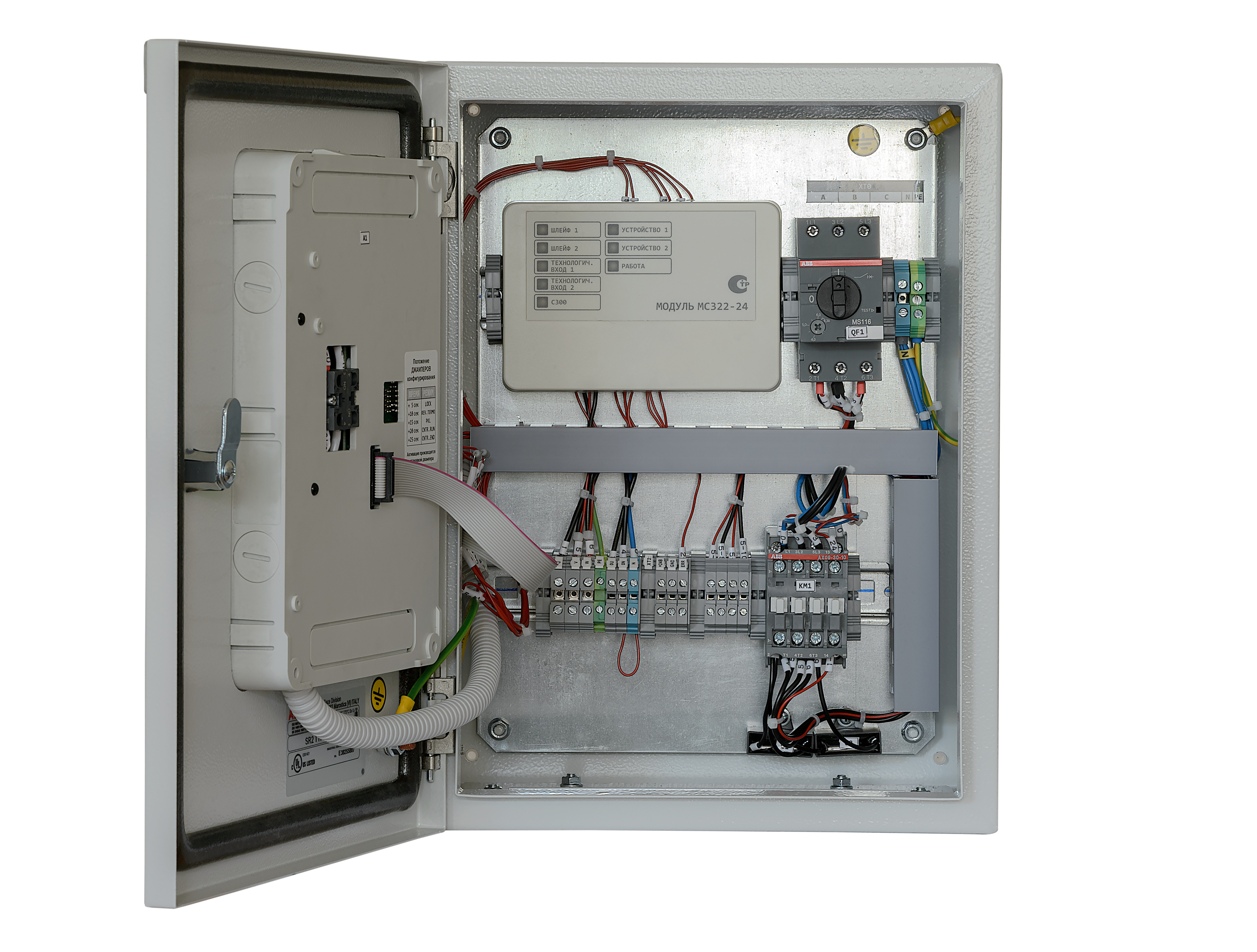

Аппаратура коммутации ШУВ-С300 выполнена с использованием комплектующих ABB, степень защиты оболочки - IP54.

ШУВ-С300 соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Подробнее

ШУВ-С300 обеспечивает возможность работы в режимах ручного и автоматического управления.

ШУВ-С300 согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.

ШУВ-С300 обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.

ШУВ-С300 обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.

Опция управления электрическим нагревателем предусматривает в комплекте с ШУВ-С300 поставку температурного датчика ТД-2.

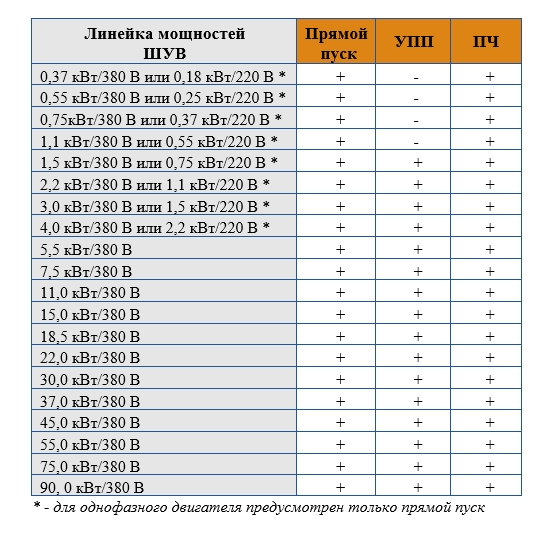

Исполнения выпускаемых ШУВ-С300:

  • ШУВ-С300/х/IP54/ABB - прямой пуск, комплектация ABB, IP54
    • где х – мощность вентилятора (0,37 – 110 кВт)
  • ШУВ-С300/х/М/IP54/ABB - мягкий пуск, комплектация ABB, IP54
    • где х – мощность вентилятора (5,5 – 200 кВт)
  • ШУВ-С300/х/Ч/IP54/ABB - Преобразователь частоты, комплектация ABB, IP54
    • где х – мощность вентилятора (0,37 – 18,5 кВт)
  • ШУВ-С300/х/Ч/IP54/DF - Преобразователь частоты Danfoss, комплектация ABB, IP54
    • где х – мощность вентилятора (0,37 – 55 кВт)

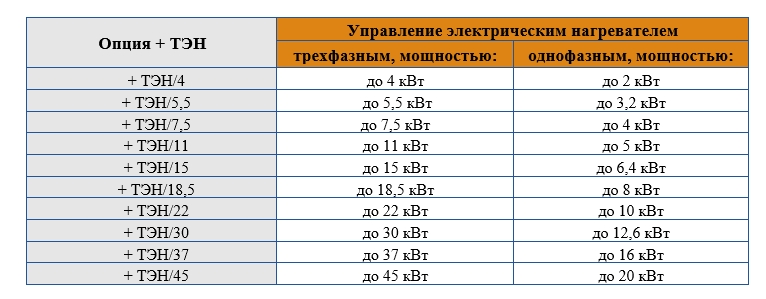

  • опция «+ТЭН/х» - Управление электрическим нагревателем,
    • где х – мощность трехфазного нагревателя (0,37 – 45 кВт) либо соответствующего ему по мощности однофазного нагревателя (0,37 – 20 кВт)

Технические характеристики
Напряжение питания шкафа при управлении трехфазным электродвигателем ~380В, 50 Гц
при управлении однофазным электродвигателем ~220В, 50 Гц
Потребляемая мощность в дежурном режиме до 5 ВА
Суммарная мощность воздухонагревателя при симметричном питании по трем фазам** От 0,37 до 45 кВт
Автоматический контроль наличия питания на электровводе и включенного состояния вводного автомата формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
силовых цепей до электродвигателя до 3-х цепей на обрыв*
силовых цепей воздухонагревателя** до 3-х цепей на обрыв*
времени пуска электродвигателя от 5 до 75 сек
исправности всех шлейфов на обрыв и КЗ*
Работы пусковой аппаратуры есть
Сигнальные реле Авария «Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут
Автоматика отключена
Вентилятор включен (Пуск)

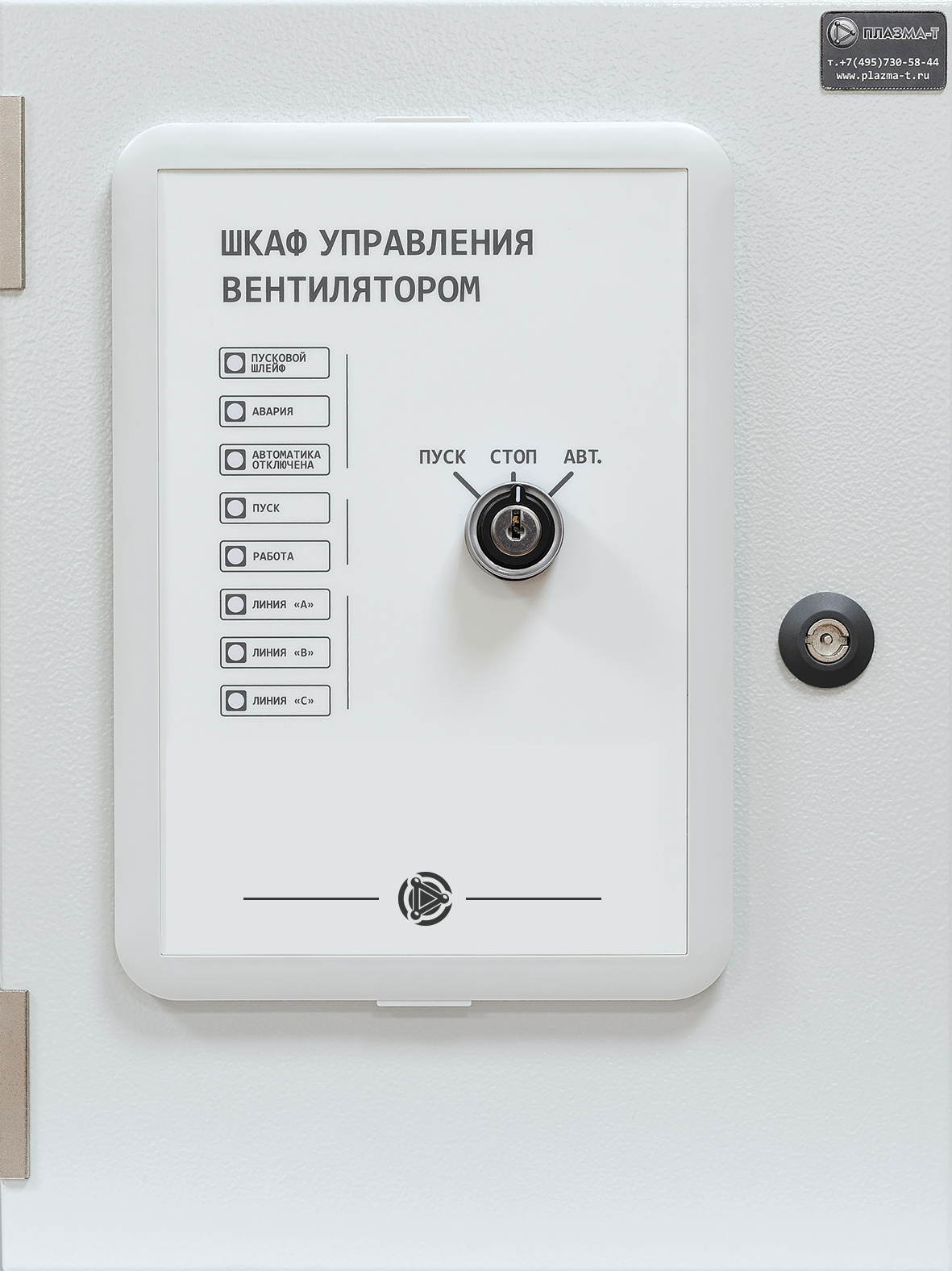

Органы управления Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» «Местный пуск», «Отключение», «Автоматический пуск»
Дополнительная индикация «Авария» Включение встроенных индикаторов при наличии сигнала на входах LED
«Автоматика отключена»
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP54
Климатическое исполнение УХЛ 3.1
Условия для шкафов с устройствами плавного (УПП) пуска и с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
Производитель аппаратуры коммутации ABB
  * с возможностью отключения ** при наличии опции управления электрическим воздухонагревателем (+ТЭН)
