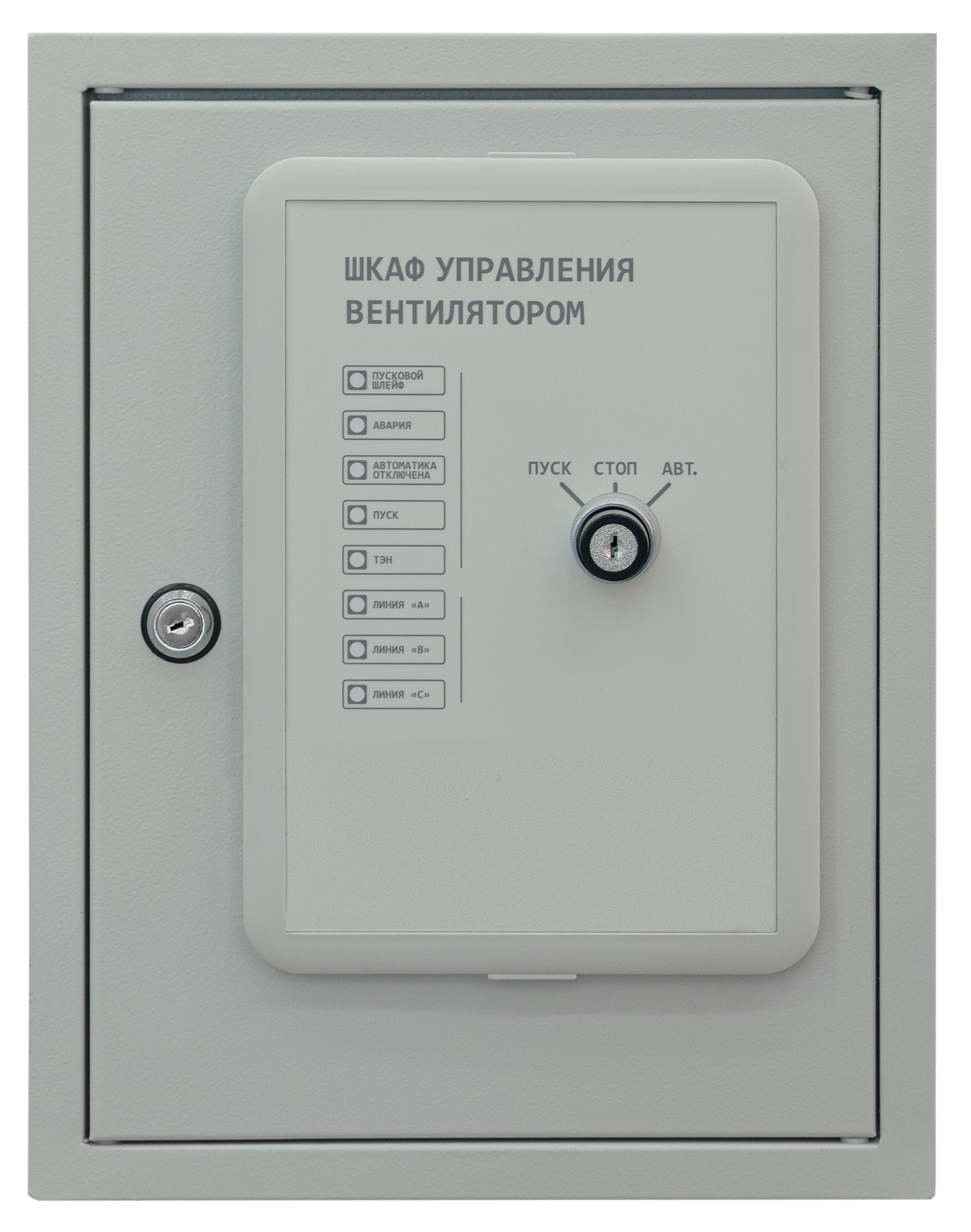

ШУВ, Шкаф управления вентилятором

ШУВ предназначен для управления одно/трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции от 0,37 до 37 кВт, как в режиме «Местный пуск» с лицевой панели ШУВ, так и по сигналам любого модуля/прибора управления в режиме «Автоматический пуск» с контролем и отображением состояния вентилятора при помощи световой индикации и с передачей сигналов состояния на модуль управления, а также с опцией управления электрическим нагревателем мощностью 0,37 – 45 кВт.

В ШУВ применены автоматические выключатели без тепловой защиты в соответствии с п.5.11 СП 6.13130.2021.

ШУВ работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.

ШУВ выпускаются с различными способами пуска, а именно:

  • ШУВ с прямым пуском предназначен для управления вентилятором мощностью от 0,37 до 37 кВт;
  • ШУВ с мягким пуском предназначен для управления вентилятором мощностью от 5,5 до 37 кВт;
  • ШУВ с преобразователем частоты (ПЧ) обеспечивает регулировку скорости вращения вентилятора по двум уставкам для безопасных зон с пребыванием маломобильных групп населения (МГН):
    • ШУВ с ПЧ ABB предназначен для управления вентилятором мощностью от 0,37 до 18,5 кВт;
    • ШУВ с ПЧ Danfoss (FC-101 или FC-102) предназначен для управления вентилятором мощностью от 0,37 до 37 кВт.

Для всех ШУВ предусмотрена дополнительная опция управления электрическим нагревателем калорифера мощностью 0,37 – 45 кВт для подогрева приточного воздуха.

ШУВ сертифицирован и соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020
Подробнее

ШУВ обеспечивает возможность работы в режимах ручного и автоматического управления.

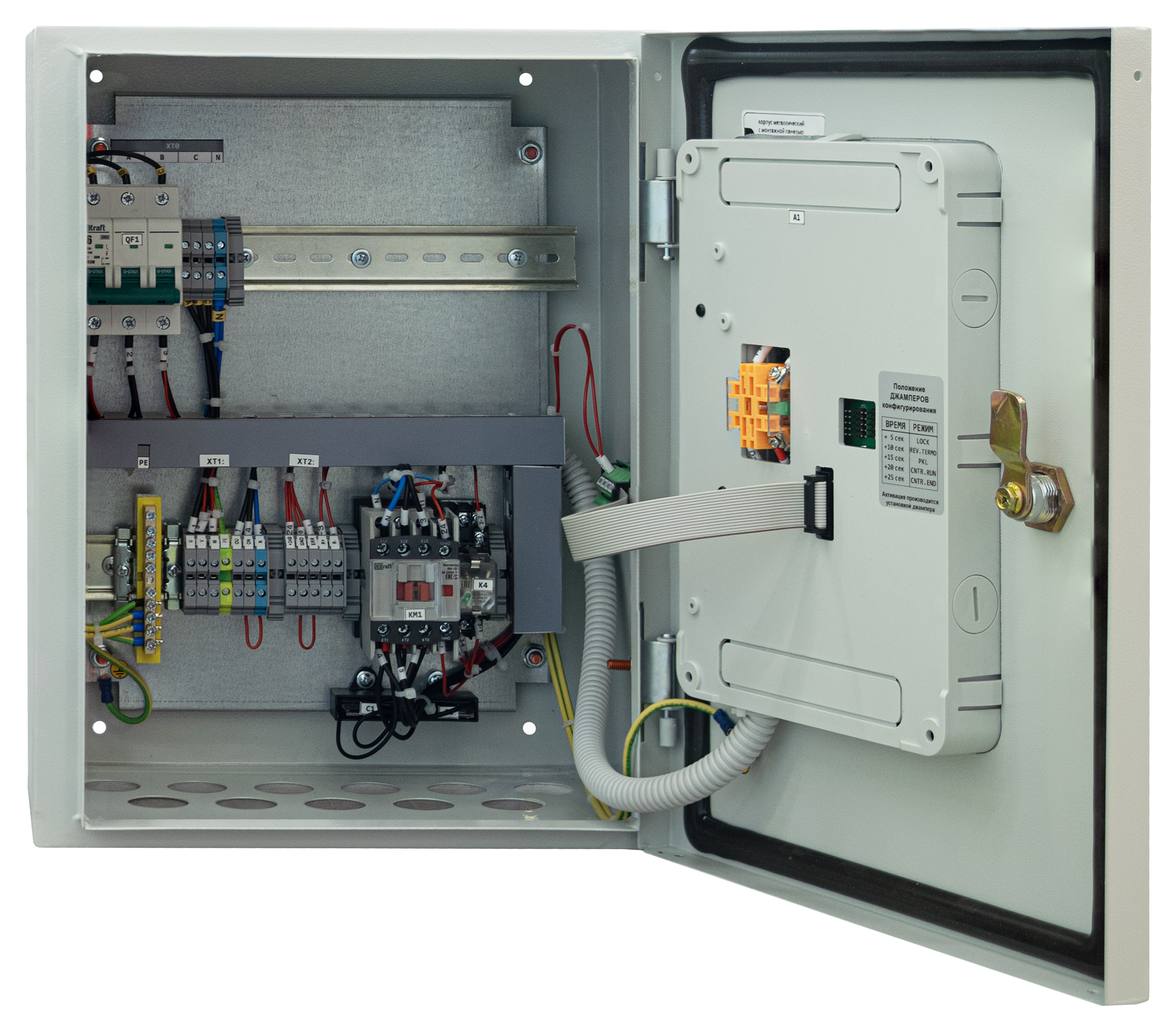

ШУВ имеет пространство для монтажа модуля управления внутри шкафа размером не менее 140×180×140 мм.

Наличие встроенного источника питания 24 В обеспечивает возможность электропитания встраиваемого модуля управления до 12,0 Вт.

ШУВ согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.

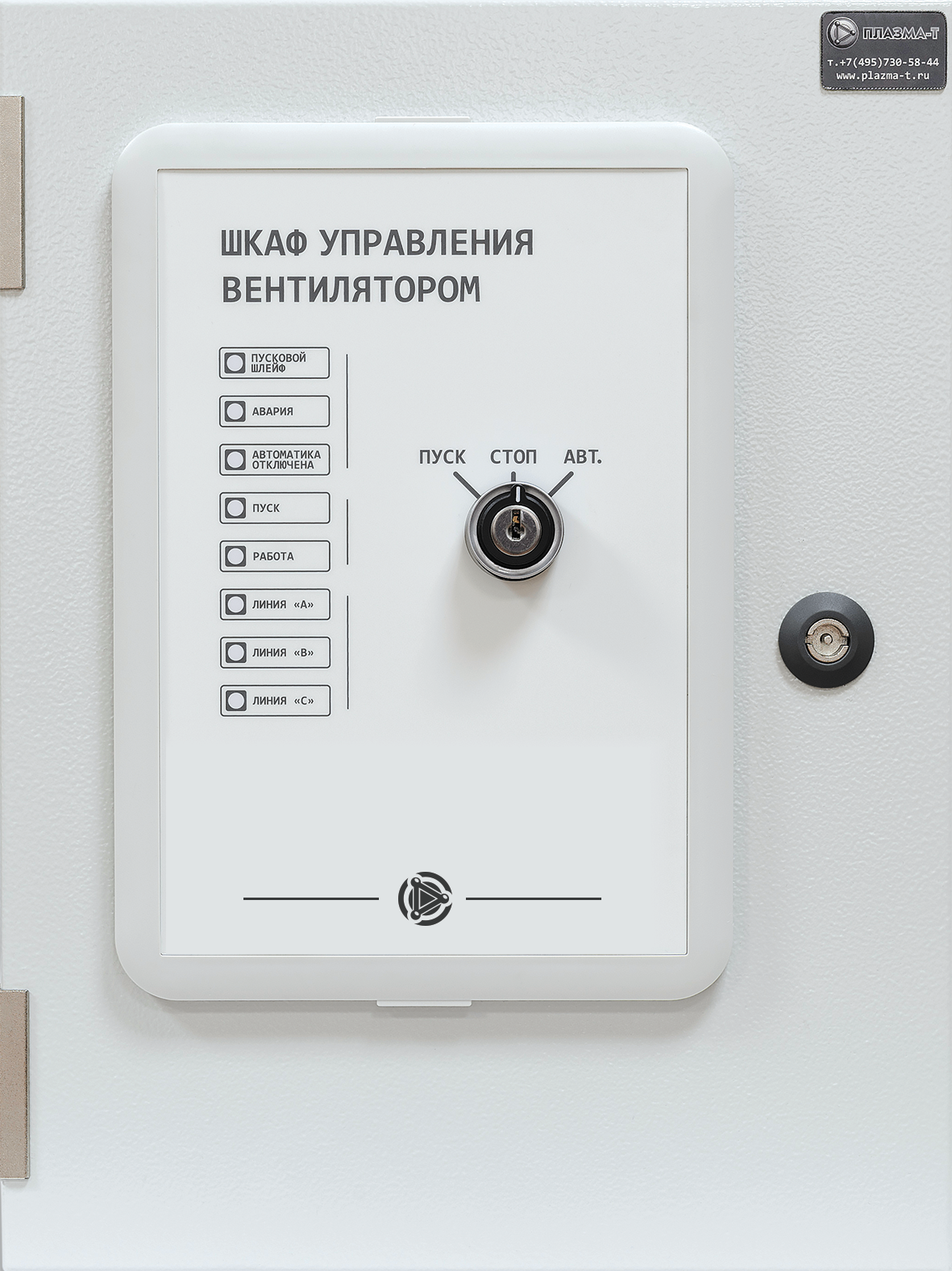

ШУВ обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.

ШУВ обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.

Аппаратура коммутации трех производителей: DEKraft, Schneider Electric, ABB (в зависимости от исполнения).

Отдельное исполнение ШУВ с преобразователями частоты Danfoss и аппаратурой коммутации ABB.

Степень защиты оболочки – IP31 или IP54 (в зависимости от исполнения).

Опция управления электрическим нагревателем предусматривает в комплекте с ШУВ поставку температурного датчика ТД-2.

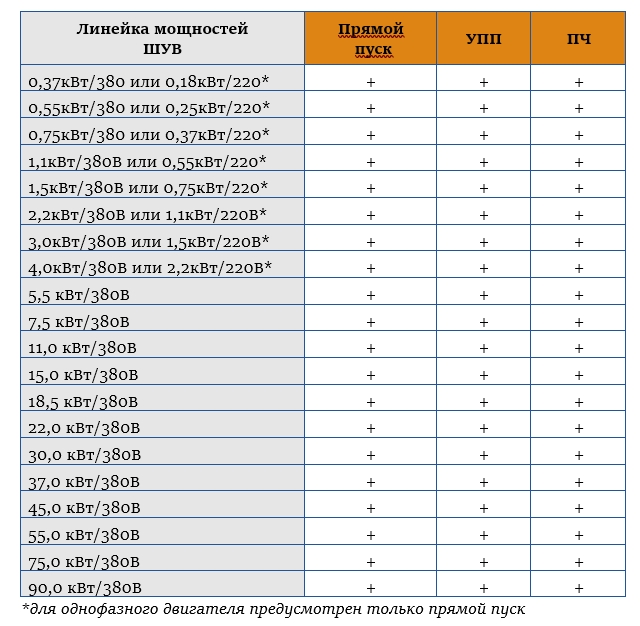

Исполнения выпускаемых ШУВ:

  • ШУВ/х/IP31 - прямой пуск, комплектация DEK, IP31
  • ШУВ/х/IP54 - прямой пуск, комплектация DEK, IP54
  • ШУВ/х/IP54/SE - прямой пуск, комплектация SE, IP54
  • ШУВ/х/IP54/ABB - прямой пуск, комплектация ABB, IP54
    • где х – мощность вентилятора (0,37 – 37 кВт)
  • ШУВ/х/М/IP31 - мягкий пуск, комплектация DEK, IP31
  • ШУВ/х/М/IP54 - мягкий пуск, комплектация DEK, IP54
  • ШУВ/х/М/IP54/SE - мягкий пуск, комплектация SE, IP54
  • ШУВ/х/М/IP54/ABB - мягкий пуск, комплектация ABB, IP54
    • где х – мощность вентилятора (5,5 – 37 кВт)
  • ШУВ/х/Ч/IP31 - Преобразователь частоты ABB, комплектация DEK, IP31
  • ШУВ/х/Ч/IP54 - Преобразователь частоты ABB, комплектация DEK, IP54
  • ШУВ/х/Ч/IP54/SE - Преобразователь частоты ABB, комплектация SE, IP54
  • ШУВ/х/Ч/IP54/ABB - Преобразователь частоты ABB, комплектация ABB, IP54
    • где х – мощность вентилятора (0,37 – 18,5 кВт)
  • ШУВ/х/Ч/IP54/DF-zzz - Преобразователь частоты Danfoss, комплектация ABB, IP54
    • где х – мощность вентилятора (0,37 – 37 кВт)
    • zzz - тип ПЧ (FC-101 или FC-102)
  • опция «+ТЭН/х» - Управление электрическим нагревателем,
    • где х – мощность трехфазного нагревателя (0,37 – 45 кВт) либо соответствующего ему по мощности однофазного нагревателя (0,37 – 20 кВт)

Технические характеристики
Напряжение питания шкафа при управлении трехфазным электродвигателем ~380 В, 50 Гц
при управлении однофазным электродвигателем ~220 В, 50 Гц
Потребляемая мощность в дежурном режиме до 5 ВА
Габариты места для установки модуля управления внутри шкафа (В×Ш×Г) не менее 140×180×140 мм
Мощность электропитания модуля управления ±24В до 14,0 Вт
≈220В до 20 ВА
Суммарная мощность воздухонагревателя при симметричном питании по трем фазам** От 0,37 до 45 кВт
Автоматический контроль наличия питания на электровводе и включенного состояния вводного автомата формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
силовых цепей до электродвигателя до 3-х цепей на обрыв*
силовых цепей воздухонагревателя** до 3-х цепей на обрыв*
времени пуска электродвигателя от 5 до 75 сек
исправности всех шлейфов на обрыв и КЗ*
Работы пусковой аппаратуры есть
Сигнальные реле Авария «Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут
Автоматика отключена
Вентилятор включен (Пуск)
Органы управления Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» «Местный пуск», «Отключение», «Автоматический пуск»
Дополнительная индикация «Авария» Включение встроенных индикаторов при наличии сигнала на входах LED
«Автоматика отключена»
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP31 или IP54
Климатическое исполнение УХЛ 3.1
Условия для шкафов с устройствами плавного (УПП) пуска и с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
Производитель аппаратуры коммутации DEKraft, ABB или Schneider Electric

* с возможностью отключения.

** при наличии опции управления электрическим воздухонагревателем (+ТЭН)
