ШУЗ-С300, Шкаф управления задвижкой исполнения С300

ШУЗ-С300 предназначен для управления одно/трехфазным электроприводом задвижки практически любого производителя из известных на рынке. Управление осуществляется посредством интегрированного модуля контроля и управления МС322-24, что позволяет использовать шкаф в составе Системы пожарной автоматики и сигнализации «СПРУТ-2», в частности - в составе адресно-аналоговой сигнализации «С300».

ШУЗ-С300 - универсальный шкаф, предназначенный для работы с любым типом электрозадвижек.

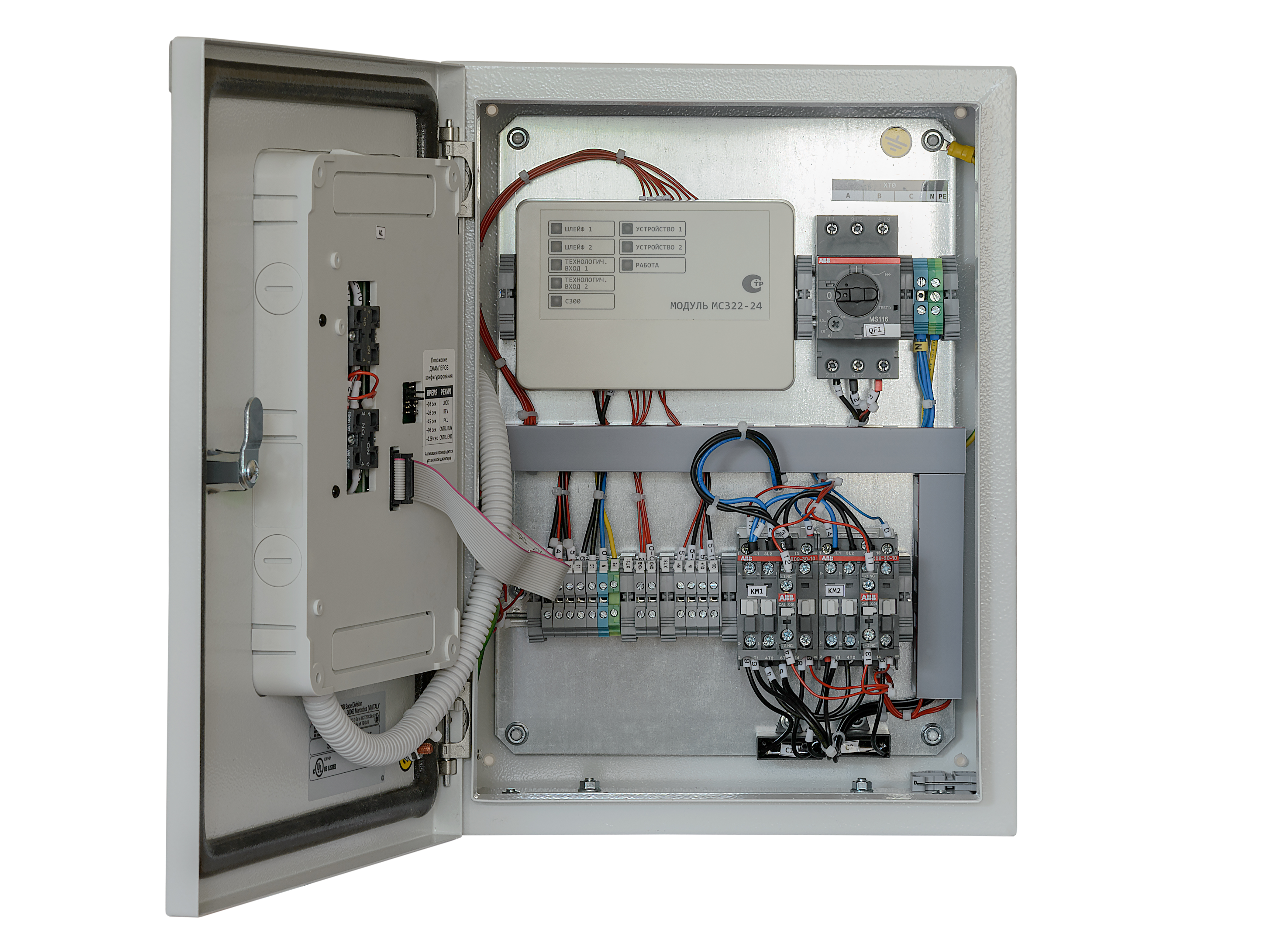

Аппаратура коммутации ШУЗ-С300 выполнена с использованием комплектующих ABB, степень защиты оболочки - IP54.

ШУЗ-С300 соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020. Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Подробнее

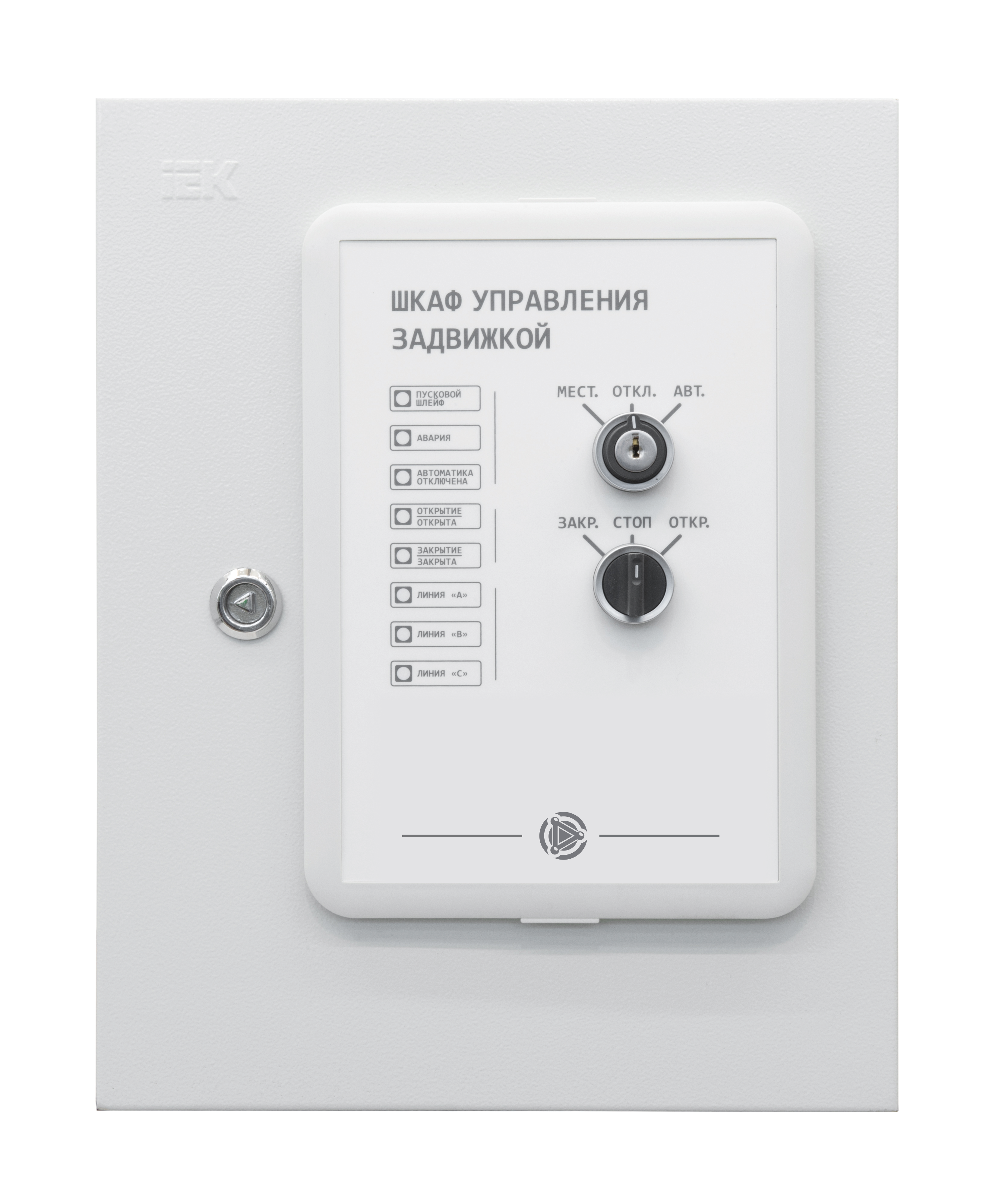

ШУЗ-С300 обеспечивает расширенную индикацию состояний и режимов, а именно:

  • наличие питания по каждой фазе на электровводе и включенного состояния вводного автомата;
  • отображение режимов «Авария» и «Автоматика отключена»;
  • отображение состояния пускового шлейфа, а именно наличие сигнала «Пуск» и неисправность шлейфа;
  • отображение состояния задвижки при помощи двух индикаторов «Открытие/Открыта» и «Закрытие/Закрыта», а именно:
    • работа задвижки (открытие или закрытие);
    • состояние задвижки (открыта или закрыта);
    • невыход на режим (при открытии или закрытии), а также ошибка в установке времени на закрытие/открытие;
    • неисправность шлейфа концевика (открыта или закрыта).

ШУЗ-С300 обеспечивает установку времени (от 10 до 285 сек) на открытие/закрытие электрозадвижки и контроль подтверждения открытия/закрытия задвижки в течение установленного времени в автоматическом режиме. При необходимости контроль можно отключить.

ШУЗ-С300, согласно ГОСТ Р 53325-2012, обеспечивает контроль исправности линий связи до электропривода задвижки.

ШУЗ-С300 обеспечивает контроль исправности линий пускового шлейфа и концевых выключателей задвижки. При необходимости контроль можно отключить раздельно для пускового шлейфа и для концевых выключателей.

В ШУЗ-С300 предусмотрена возможность выбора алгоритма работы электрофицированной задвижки:

  • выбор исходного состояния задвижки - открыта или закрыта;
  • выбор режима работы задвижки в зависимости от состояния пускового шлейфа:
    • перевод задвижки в рабочее/исходное состояние синхронно с появлением/снятием сигнала «Пуск»;
    • перевод задвижки в рабочее состояние при подаче сигнала «Пуск», перевод задвижки в исходное состояние вручную с лицевой панели ШУЗ-С300.

ШУЗ-С300 имеет четыре выхода типа «сухой контакт» для передачи на внешний модуль управления состояний «Авария», «Автоматика отключена», «Задвижка открыта» и «Задвижка закрыта».

ШУЗ-С300 обеспечивает простую и понятную настройку параметров работы при помощи джамперов конфигурирования.

Технические характеристики
Напряжение питания шкафа: при управлении трехфазным электроприводом ~380 В, 50 Гц
при управлении однофазным электроприводом ~220 В, 50 Гц
Потребляемая мощность в дежурном режиме до 5 ВА
Выходная мощность: трехфазного электропривода ~380 В до 4,0 кВт
однофазного электропривода ~220 В до 2,0 кВт
электропитания модуля управления: ±24 В до 14,0 Вт
Автоматический контроль: наличия питания на электровводе и включенного состояния вводного автомата формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
силовых цепей до электропривода до 3-х цепей на обрыв
времени открытия и закрытия задвижки От 10 до 285 сек (при установке дополнительных джампер-перемычек (входят в комплект поставки))
исправности всех шлейфов на обрыв и КЗ (с возможностью отключения)
Сигнальные реле: Авария «Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут
Автоматика отключена
Задвижка открыта/закрыта
Дополнительная индикация: «Авария» Включение встроенных индикаторов при наличии сигнала на входах LED
«Автоматика отключена»
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP54
Климатическое исполнение УХЛ 3.1
Производитель аппаратуры коммутации ABB
Габариты (Ш×В×Г) не более 310×410×250 мм
Масса не более 12 кг
