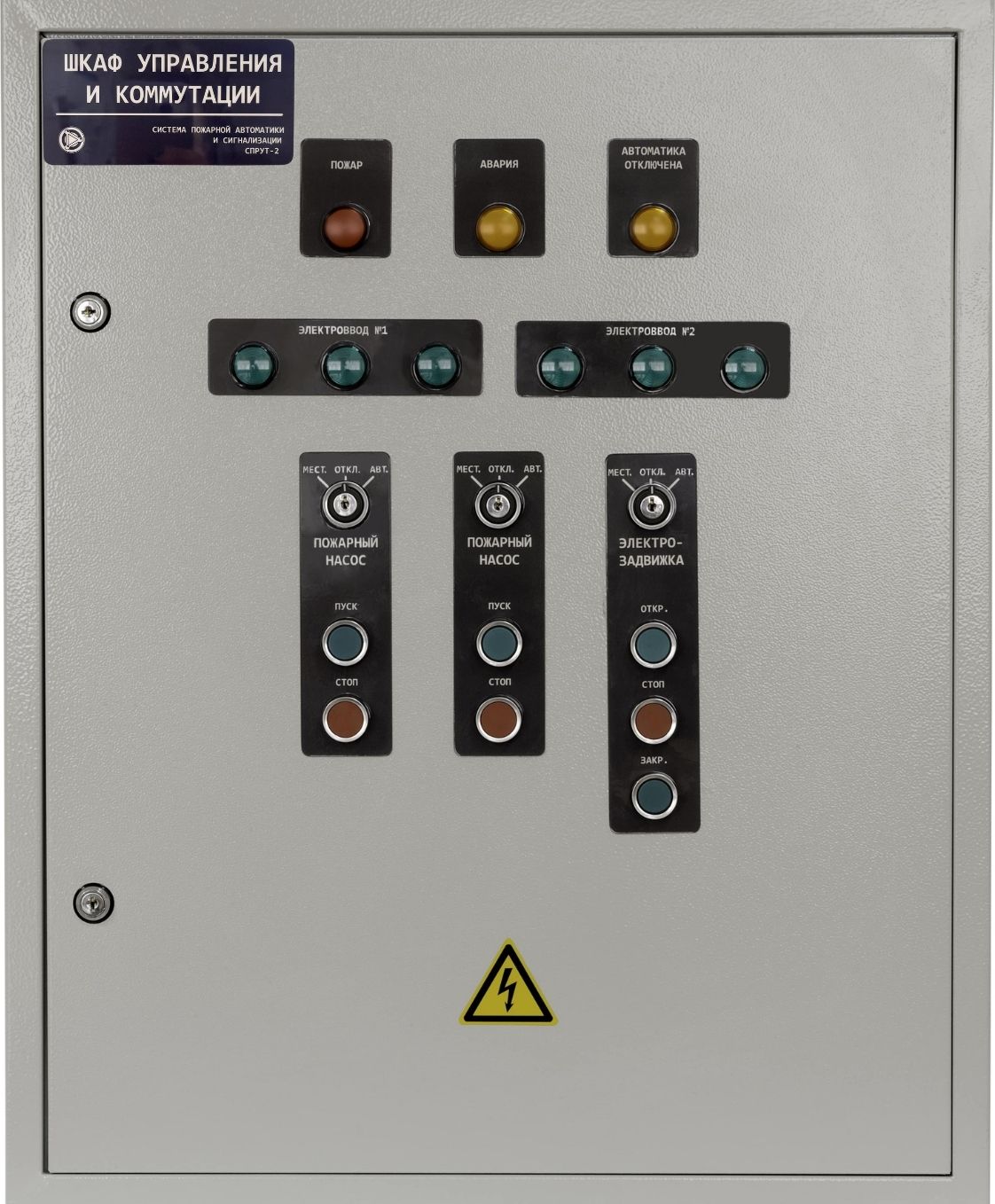

ШУК-ПДВ, Шкаф управления и коммутации для ПДВ


смотреть все изображения
ШУК-ПДВ, Шкаф управления и коммутации для ПДВ

Шкаф управления и коммутации для противодымной вентиляции предназначен для:

  • коммутации силовых цепей:
    - вентилятор дымоудаления (количество не ограничено),
    - электрический нагреватель к вентилятору (количество не ограничено),
    - противопожарные клапана (количество не ограничено),
    - место под модуль управления с питанием 24В
  • коммутации силовых цепей автоматического включения резерва электропитания (АВР).

Для автоматизации устройств в ШУК-ПДВ применяется панель управления малая (ПУМ). Для расширения количества входов и выходов ПУМ применяется панель расширения (ПР).

Аппаратура коммутации ШУК-ПДВ может быть выполнена с использованием комплектующих ABB, Schneider Electric или DEKraft по выбору заказчика.

Конфигурирование ШУК-ВПВ осуществляется при помощи программы Конфигуратор.

Пример возможной конфигурации ШУК для внутреннего противопожарного водопровода

ШУК исполнение Вентилятор X/3/3L/О + Вентилятор X/3/3L/Р + ТЭН/15/3L/О – Ш4/ПУМ/ПР/IP54/SE/ПДВ

  • Автоматизация:
    - встроена Панель управления малая ПУМ
    - встроена Панель расширения ПР.
  • Аппаратура коммутации производства Schneider Electric для:
    - Вентилятора дымоудаления с номинальной мощностью 3,0 кВт,
    контролем исправности силовых линий и прямым способом пуска
    (подключен к основному вводу электропитания).
    - Вентилятора дымоудаления с номинальной мощностью 3,0 кВт,
    контролем исправности силовых линий и прямым способом пуска
    (подключен к резервному вводу электропитания).
    - Электрического нагревателя к вентилятору с номинальной мощностью 15,0 кВт, контролем исправности силовых линий (подключен к резервному вводу электропитания).
  • Корпус шкафа:
    - типоразмер Ш4,
    - степень защиты оболочки IP54,
  • Шкаф предназначен для организации противодымной вентиляции.


Подробнее

Режимы работы устройств ШУК-ПДВ: «Запрет пуска», «Местный пуск», «Автоматический пуск». Выбор режима работы устройств производится при помощи соответствующего переключателя «Режим работы» на двери шкафа.

Управление устройствами в режиме «Местный пуск» – от кнопок управления со световой индикацией включенного состояния.

Возможность подключения «выключателей безопасности» для всех устройств.

Индикация наличия питания по всем фазам каждого электроввода.

Наличие индикации и выходов типа «сухой контакт» для сигналов «неисправность», «автоматика отключена» и «пожар».

Наличие индикации и выходов типа «сухой контакт» для сигналов состояния всех устройств: «пуск/откр.»

Технические характеристики

Управление

от панели управления малой ПУМ
системы Спрут-2

Напряжения питания ШУК

380 В, 50 Гц
Напряжение, коммутируемое ШУК

380/220 В, 50 Гц

Максимальная коммутируемая мощность

Вентилятор дымоудаления

до 90 кВт (3 фазы)
ТЭН

до 45 кВт

однофазное устройство

до 5,5 кВт

АВР

до 250 кВт

Средний срок службы

не менее 10 лет

Диапазон рабочих температур

от -10°C до +55°C

Условия для ШУК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ)

Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м.
Для УПП не более 10 пусков в час.

Допустимая относительная влажность

до 93% при 40°C

Степень защиты оболочки

IP31 или IP54

Климатическое исполнение

УХЛ 3.1.
