Спрут-СД
Система дозирования пенообразователя «Спрут-СД»

Система автоматического дозирования пенообразователя «Спрут-СД»блочно-модульная установка, предназначенная для хранения и автоматического дозирования пенного концентрата в установках пенного пожаротушения с постоянным или переменным расходом огнетушащего вещества (раствора пенообразователя, смачивателя).

Системы «Спрут-СД» широко используются на промышленных объектах и складах горюче-смазочных материалов, в нефтегазовой сфере, а также там, где необходимо снизить расчетный расход воды за счет улучшения тушащих характеристик воды через добавление смачивателя.

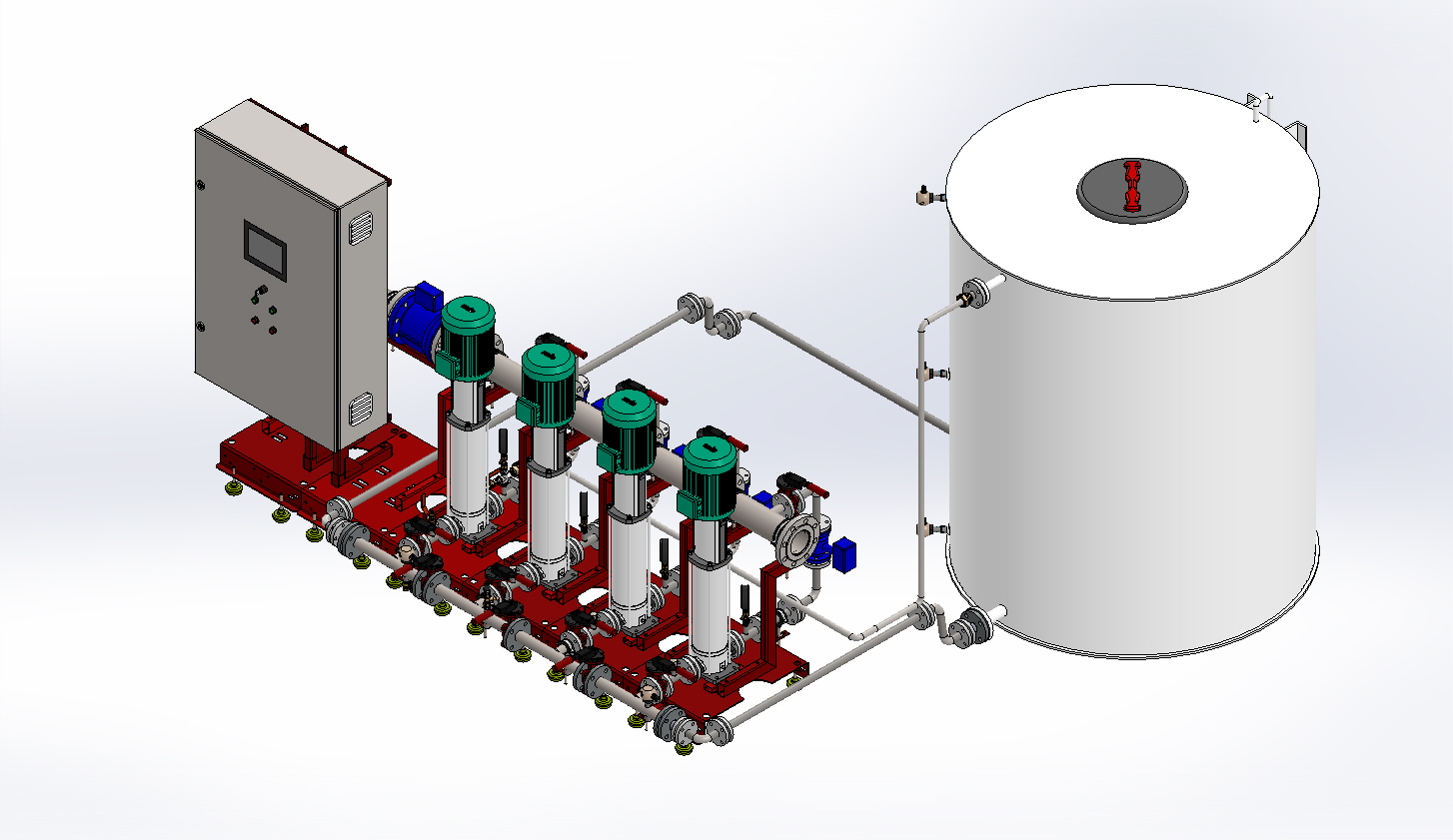

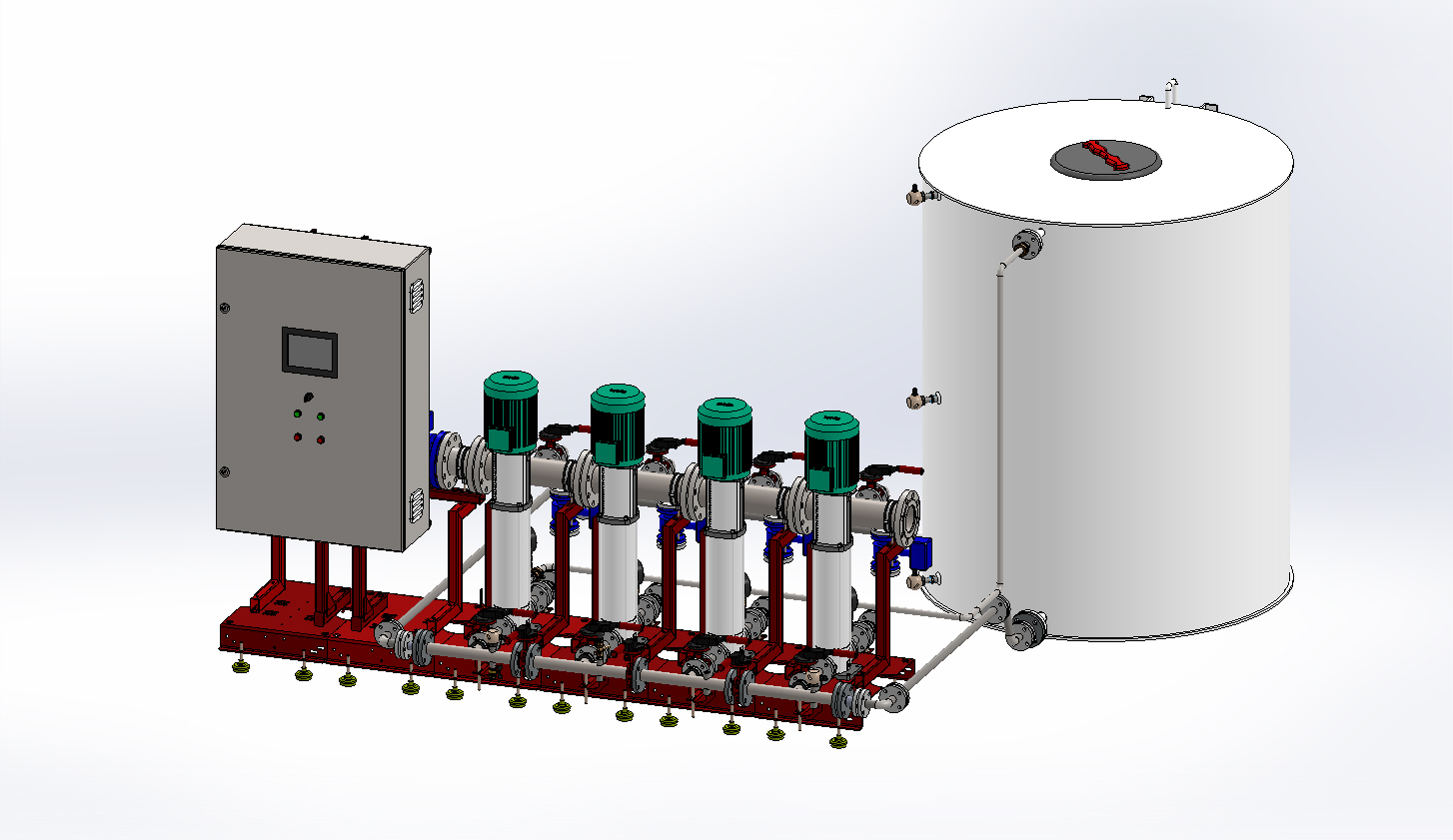

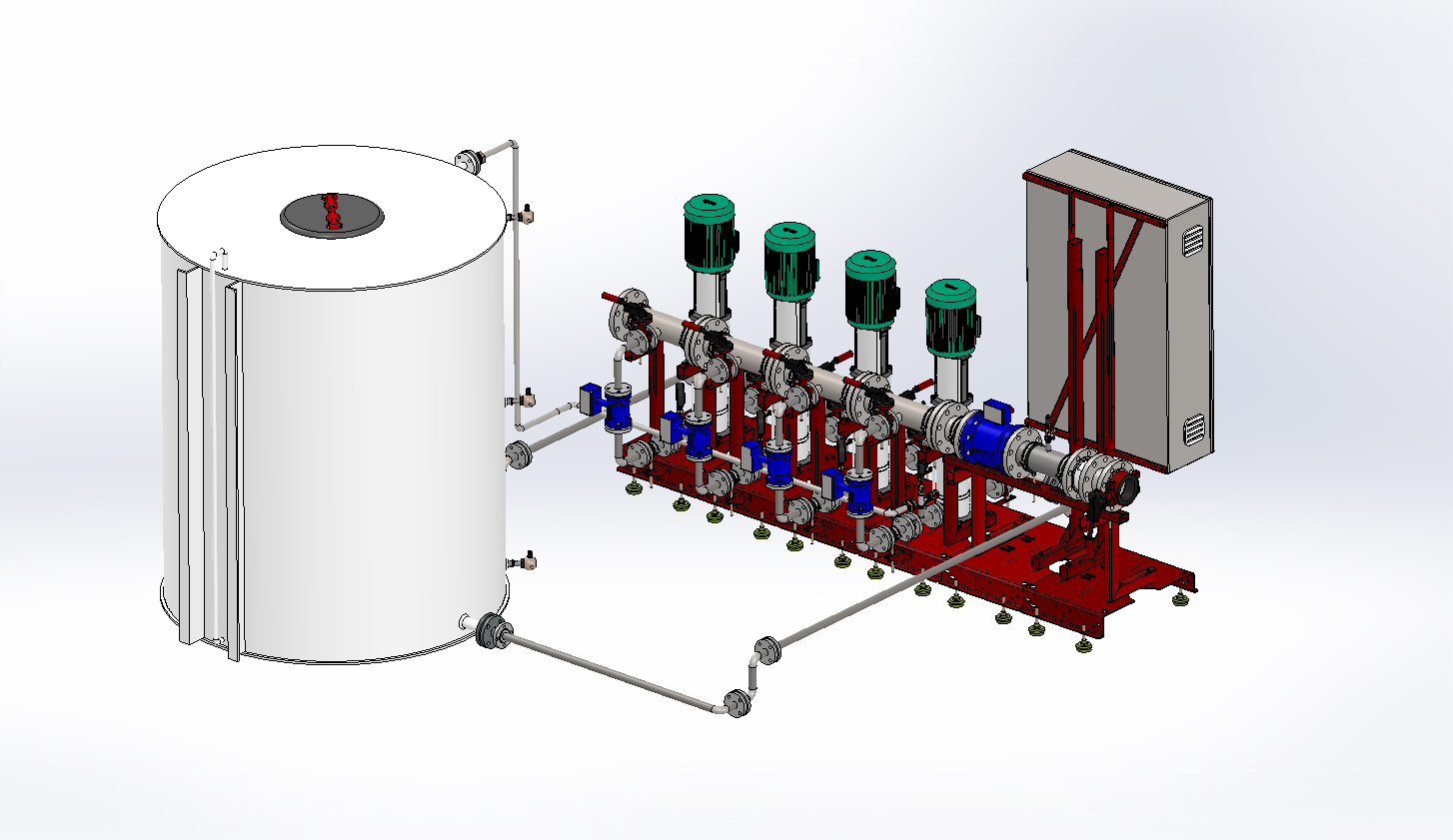

Блочно-модульная установка «Спрут-СД» представляет собой единый сертифицированный комплекс оборудования, включающий в себя насосы-дозаторы, бак для хранения пенообразователя, трубопроводную обвязку, контрольно-измерительные приборы и шкаф управления со встроенным контроллером, где управление концентрацией пенообразователя производится посредством регулирования частотными преобразователями параметров насосов-дозаторов.

Преимущества «Спрут-СД» Кольцевой/Тупиковой:

  • 40-кратный расход раствора пенообразователя автоматический контроль состояния всех жизненно важных узлов;
  • реализация полного резервирования всех элементов системы (в кольцевой схеме подачи);
  • работа в широком диапазоне давлений;
  • автоматический контроль за всеми параметрами системы включая уровень пенного концентрата в баках хранения;
  • отсутствие гидравлических потерь в дозирующем устройстве;
  • возможность дистанционного перемешивания пенного концентрата;
  • дозирование с точностью до 10%;
  • мониторинг и дистанционное управление.


Подробнее

Частота вращения, а как следствие – напор и расход насоса-дозатора регулируется исходя из расхода и напора на линии подачи воды установки пенного пожаротушения.

Система автоматического дозирования пенообразователя «Спрут-СД» сертифицирована и выпускается в соответствии с ГОСТ Р 53287–2009. В состав «Спрут-СД» входит шкаф управления «SmartDrive» сертифицированный в соответствии с ГОСТ Р 53325–2012.

Кольцевая система «Спрут-СД»

Система дозирования Спрут-СД.png










Назначение

Кольцевая схема подачи рабочего раствора пенообразователя применяется в установках пенного пожаротушения при 4 и более секциях спринклерного пожаротушения (СП485.1311500.2020 п. 6.7.1.143):

  • автоматическая установка пожаротушения (АУП) с 4 и более узлами управления и/или более 12 пожарными кранами должна иметь два ввода
  • подводящий трубопровод должен быть закольцован
  • в качестве второго ввода в секцию АУП-С может быть использована обводная линия у узла управления, соединяющая подводящий и питающий трубопроводы через запорное  устройство с ручным приводом.

Тупиковая система «Спрут-СД»

Назначение

Система автоматического дозирования пенообразователя «Спрут-СД» предназначена для автоматического дозирования пенообразователя с целью получения рабочего раствора пенообразователя в воде с концентрацией 1 ÷ 6 % в установках пенного пожаротушения с постоянным или переменным расходом подачи огнетушащего вещества на тушение пожара.

«Спрут-СД» соответствует климатическому исполнению Т, категории размещения 4 по ГОСТ 15150–69, с нижним предельным значением температуры эксплуатации +5 °C.

Технические характеристики
Условный диаметр трубопровода, мм Линия подачи воды 65 - 300
Линия подачи пенообразователя 25 - 100
Схема подачи огнетушащего вещества Кольцевая/Тупиковая
Диапазон рабочих давлений воды, МПа (кг/см2) 0,2 - 1,0
Диапазон расхода раствора пенообразователя, м³/ч 7,2 - 1300
Дозирование, % Номинальная величина дозирования 1 ÷ 6
Допустимое отклонение от номинальной величины дозирования 0 ÷ 20
Пенообразователь плотность 1000 – 1200 кг/м³
кинематическая вязкость до 200 мм²/с
Температура перекачиваемой среды в пределах, °С 5 - 40
Электропитание Напряжение, частота ~380 В, 50 Гц
Количество электровводов 1 или 2
Наличие АВР есть или нет
Управляемое электрооборудование Тип Насос-дозатор
Количество 2 - 5 (из них 1 – резервный)
Напряжение Трехфазное
Мощность, кВт 1,5 – 37,0
Принцип управления изменение частоты
Переключение с основного на резервный насос-дозатор при невыходе одного из основных насосов на режим
Автоматический контроль Расход воды
Расход пенообразователя
Давление воды в магистральном трубопроводе
Наличие и исправность электровводов
Линий связи до электроприводов
Пусковой цепи
Уровней в емкости с пенообразователем (верхний, нижний, аварийный)
Наличия пенообразователя в всасывающем коллекторе
Положения всех дисковых затворов
Органы управления Переключатель с ключом
Сенсорный экран
Диспетчеризация Центральный прибор индикации Системы «Спрут-2»
Сигнальные реле: «Сухие перекидные контакты» 220 В, 5 А
Industrial Ethernet
