SmartStation
SmartStation Моноблочная автоматическая установка повышения давления

Моноблочная автоматическая установка повышения давления «SmartStation» предназначена для перекачивания и повышения давления воды в системах водоснабжения (в том числе и питьевого водоснабжения) на любых объектах. Также насосная установка «SmartStation» предназначена для систем холодного водоснабжения, совмещенных с внутренним противопожарным водопроводом. Применяемая в составе установок энергоэффективная система автоматики имеет сертификат соответствия современным требованиям пожарной безопасности.

Область применения:

  • системы водоснабжения (ХВС, ХВС+ВПВ);
  • внутренний противопожарный водопровод;
  • технологические процессы.
Конфигурирование насосных установок «SmartStation» осуществляется при помощи программы Конфигуратор.

Пример записи при заказе:

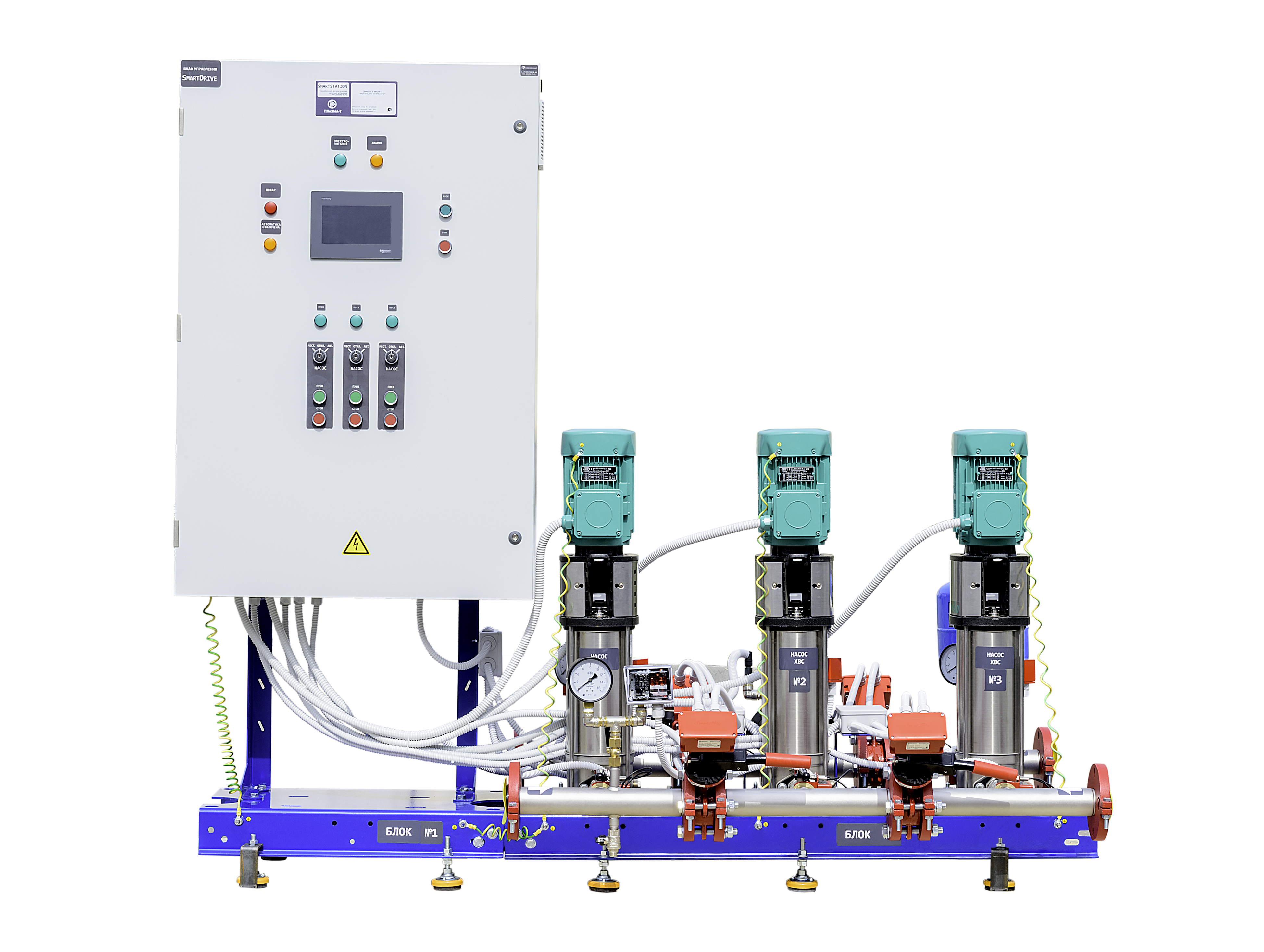

Насосная установка «SmartStation» [4xHelix V 3602]150 + SD[Нx4/5,5/F+Зx1/1/3-Ш8/ВПВ/АВР/E]/Фундамент

В состав насосной установки входит:

  • 4 насосных агрегата WILO Helix V 3602 (3 основных насоса и один резервный);
  • диаметр всасывающего и напорного коллекторов - Ду=150;
  • управление насосными агрегатами осуществляется одним частотным преобразователем;
  • одна трехфазная электрозадвижка мощностью 1 кВт;
  • шкаф управления «SmartDrive» типоразмера Ш8;
  • совмещенный режим работы холодного водоснабжения и внутреннего противопожарного водопровода (ХВС + ВПВ);
  • коммутация силовых цепей выполнена через автоматический ввод резерва (АВР);
  • модуль связи ModBus TCP.
Подробнее

Насосные установки «SmartStation» поставляются комплектно, в их состав входят: насосные агрегаты, шкаф управления, основание, коллекторы, запорная арматура с контролем открытого и закрытого состояния запорных механизмов согласно п.13.8 СП 10.13130.2020 и контрольно-измерительные приборы.

Имеют от двух до шести одинаковых многоступенчатых насосных агрегатов «WILO SE», «GRUNDFOS» или «EBARA».

Максимальный напор может достигать Н=160 м.

Максимальный расход может достигать Q=840 м³/ч.

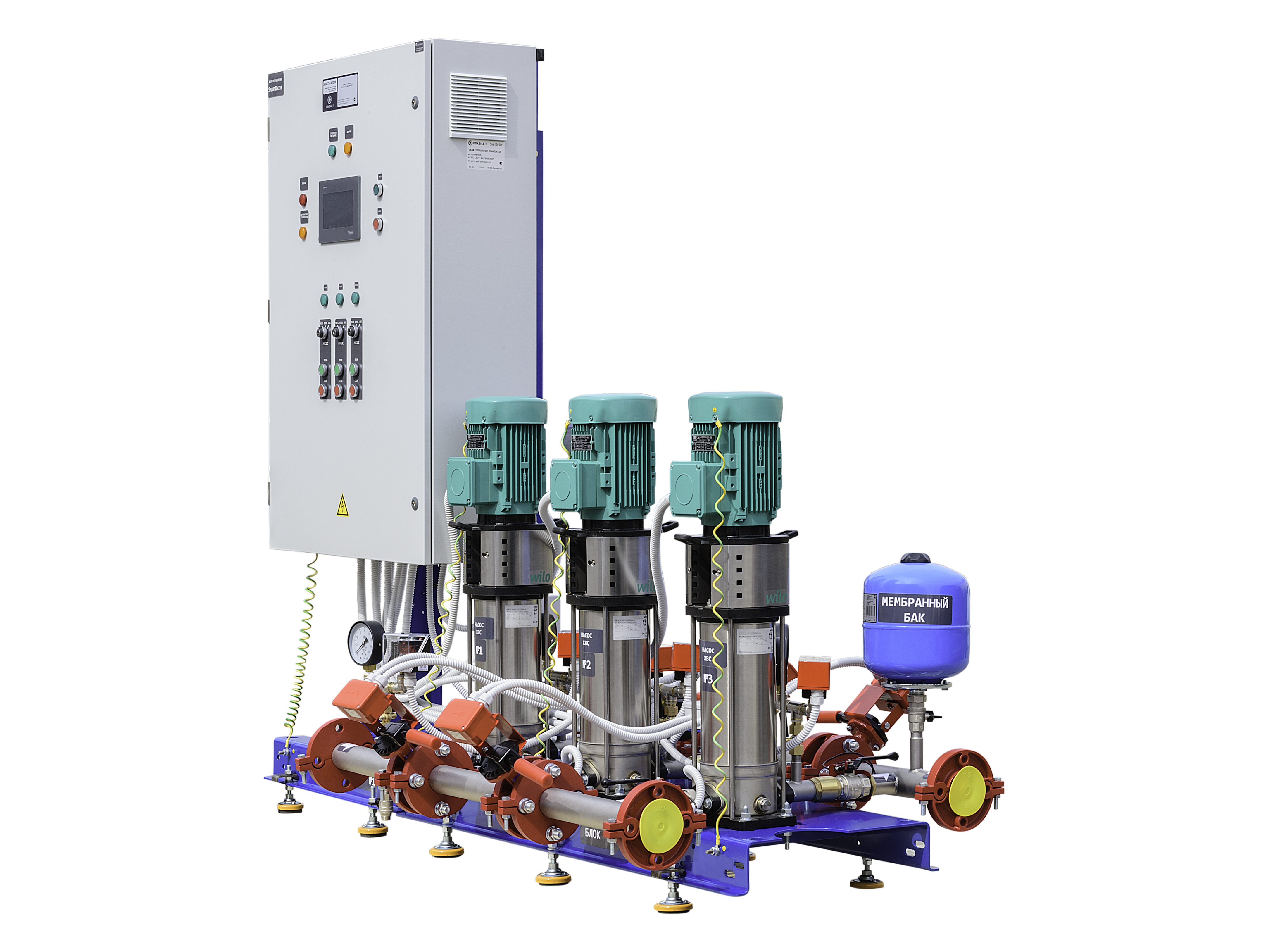

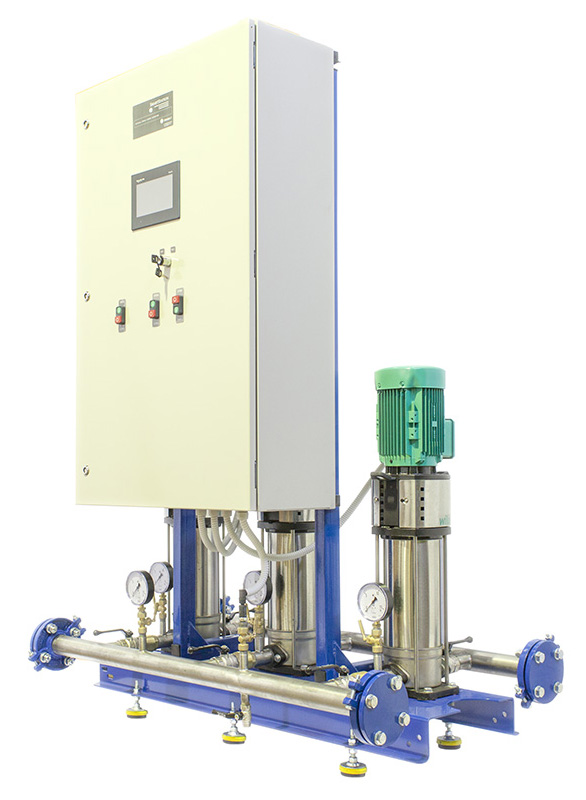

Насосные установки выполнены на базе унифицированных модульных блоков по одному, по два или по три насоса, в зависимости от массы и габаритов насосных агрегатов.

Соединение/разъединение блоков осуществляется при помощи грувлочных муфт, что позволяет заносить установку в узкие монтажные проемы и собирать на объекте в сжатые сроки и без привлечения квалифицированного персонала. Такая конструкция «SmartStation» обеспечивает оптимальные габаритные размеры всей установки в целом, а также упрощает её транспортировку до места назначения.

Насосные установки «SmartStation» имеют напорный и всасывающий коллекторы с возможностью подключения к каждому одного или двух вводов. Внешние присоединения коллекторов осуществляются с помощью стандартных фланцев по DIN.

Для визуального контроля работы установки предусмотрены показывающие манометры (на напорном патрубке каждого насоса, на всасывающем коллекторе и на напорном коллекторе) с диаметром шкалы 100 мм.

Для автоматического контроля работы на напорном коллекторе устанавливается аналоговый преобразователь давления.

Визуальный контроль за работой каждого насосного агрегата обеспечивается показывающим манометром.

Все рабочие детали установки, контактирующие с водой, выполнены из коррозионностойких материалов.

Насосная установка поставляется с виброизолирующими опорами или со скобами для установки на фундамент, в зависимости от исполнения.

Шкаф автоматизации «SmartDrive» позволяет управлять насосной установкой как в режиме хозяйственно-питьевого водоснабжения, так и в совмещенном режиме хозяйственно-питьевого и внутреннего противопожарного водопровода. При этом в совмещенном режиме запуск установки возможен как по датчику давления, так и по кнопкам, расположенным в шкафах пожарных кранов. Помимо управления насосами в совмещенном режиме работы возможно управление электрифицированной задвижкой (открытие по сигналу «Пожар» с контролем положения запорного механизма и сигнализации заклинивания задвижки).

Шкаф автоматизации «SmartDrive» рассчитан на управление от двух до шести насосов, установленных на установке «SmartStation» и при этом обеспечивает выполнение следующих функций:

  • три вида управления электродвигателями насосов:
    • электронный регулятор частоты вращения на каждый насос,
    • электронный регулятор частоты вращения один на все насосы,
    • релейное регулирование;
  • контроль и управление работой двигателей насосных агрегатов в зависимости от требуемых параметров и текущих значений системы;
  • контроль сигналов управления аналоговых преобразователей давления;
  • реализация защиты от «сухого хода» в случае недопустимого снижения значения давления;
  • программирование пороговых значений давления в напорном трубопроводе для:
    • сигнализации превышения/понижения порога,
    • защиты от недопустимого повышения давления;
  • тепловая и максимальная токовая защита насосов только в режиме хозяйственно-питьевого водоснабжения;
  • выдача обобщенного сигнала «неисправность» при помощи сухого контакта;
  • резервирование насосов. Установка количества резервных насосов. Возможность использования резервных насосов в качестве пиковых;
  • ограничение максимального числа пусков насосов в час или задание минимального времени между пусками/остановками насосов;
  • исключение одновременного пуска/останова насосов, для исключения одновременной коммутации;
  • пробный режим. В установленное время производить поочередный пуск всех насосов (для предотвращения застаивания насосов, отложения ила и т.д.);
  • плавное заполнение трубопровода. При отсутствии давления в напорном трубопроводе производить пуск насоса с минимальной частотой вращения двигателя, при появлении давления свыше 1 атмосферы плавно увеличивать частоту вращения двигателя до создания требуемого давления в напорном трубопроводе;
  • конфигурирование насосной установки с двери шкафа с ограничением доступа по паролю.

Общие технические характеристики «SmartStation»
Максимальная температура окружающей среды +40°C
Допустимая температура воды в системе: максимальная +70°C
минимальная 0°C
Максимально допустимое рабочее давление: на входе 6 Атм
на выходе 16 Атм
Электропитание установки 1 или 2 электроввода 3~380 В ±10%, 50 ±1 Гц
Степень защиты оболочки от воздействия окружающей среды IP54
Средний срок службы не менее 10 лет
