Система водяного пожаротушения

vodyanoe

Система водяного пожаротушения включает в себя насосные агрегаты, распределительные трубопроводы с оросителями,  побудительные системы,  узлы управления,  запорная и запорно-регулирующая и защитная арматура (задвижки, вентили, обратные клапаны),  ёмкости (резервуары и гидроаккумуляторы), дозаторы, компрессор, оповещатели, оборудование электроавтоматики (контроля и управления); технические средства обнаружения пожара.

Автоматические системы пожаротушения можно разделить на два основных вида:

SmaryStation [без фона сжатый].png

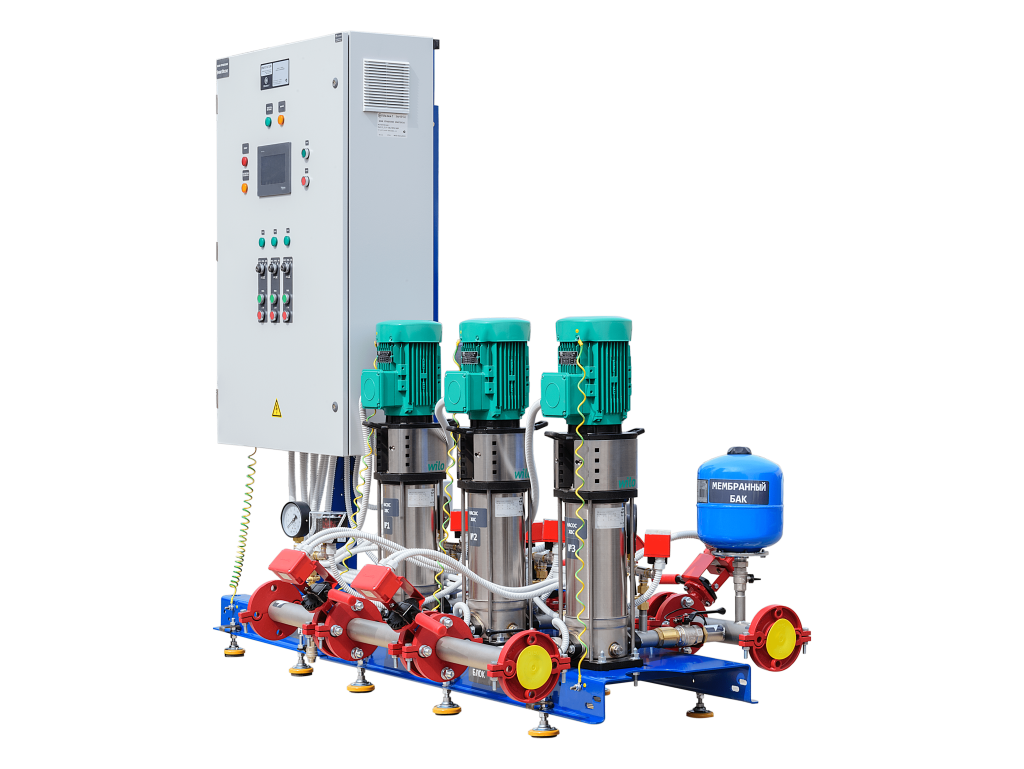

Установки повышения давления «SmartStation» для ХВС совмещенных с ВПВ

1) Спринклерная автоматическая система пожаротушения, в которой ороситель (спринклер) вмонтирован в трубопроводную систему, заполненную водой или низкократной пеной (в помещениях с температурой свыше 5°С) или воздухом (в помещениях с температурой ниже 5°С), и постоянно находящуюся под давлением.

Существуют варианты комбинированной, водно-воздушной спринклерной АСПТ, где подводящий трубопровод всегда заполнен водой, а распределительный и питающий – в зависимости от сезона могут заполняться водой или воздухом. Каждый ороситель закрыт специальной колбой (тепловым замком), которая рассчитана на разгерметизацию при определенной температуре – от 57 до 343°С, в зависимости от нужд установки АСПТ, при этом чувствительные колбы (57 и 68°С) должны срабатывать в течение не более 5 минут (а в идеале – 2-3 минуты), а высокотемпературные – в пределах 10 минут.

Принцип работы системы спринклерного пожаротушения такой: после разгерметизации оросителя давление в трубопроводе падает, открывая клапан в узле управления, и вода устремляется к детектору, фиксирующему срабатывание и подающему командный сигнал на включение насоса. Спринклерные АСПТ предназначены для локального обнаружения и тушения очагов возгорания с включением противопожарной сигнализации, систем оповещения о пожаре, противодымной защиты, управления эвакуацией и выдачей информации о месте пожара.

sprut ns gorizontal

Моноблочные автоматические насосные установки пожаротушения «Спрут-НС»

2) Дренчерная автоматическая система пожаротушения, применяется, как правило, для защиты помещений с повышенной пожарной опасностью, когда эффективность пожаротушения может быть достигнута лишь при одновременном орошении всей защищаемой площади. Также дренчерные установки пожаротушения применяют для орошения вертикальных поверхностей (противопожарных занавесов в театрах, технологических аппаратов, резервуаров с нефтепродуктами и т. п.) и создания водяных завес (защиты проемов или вокруг какого-либо аппарата).

Панель управления ПУ.jpg

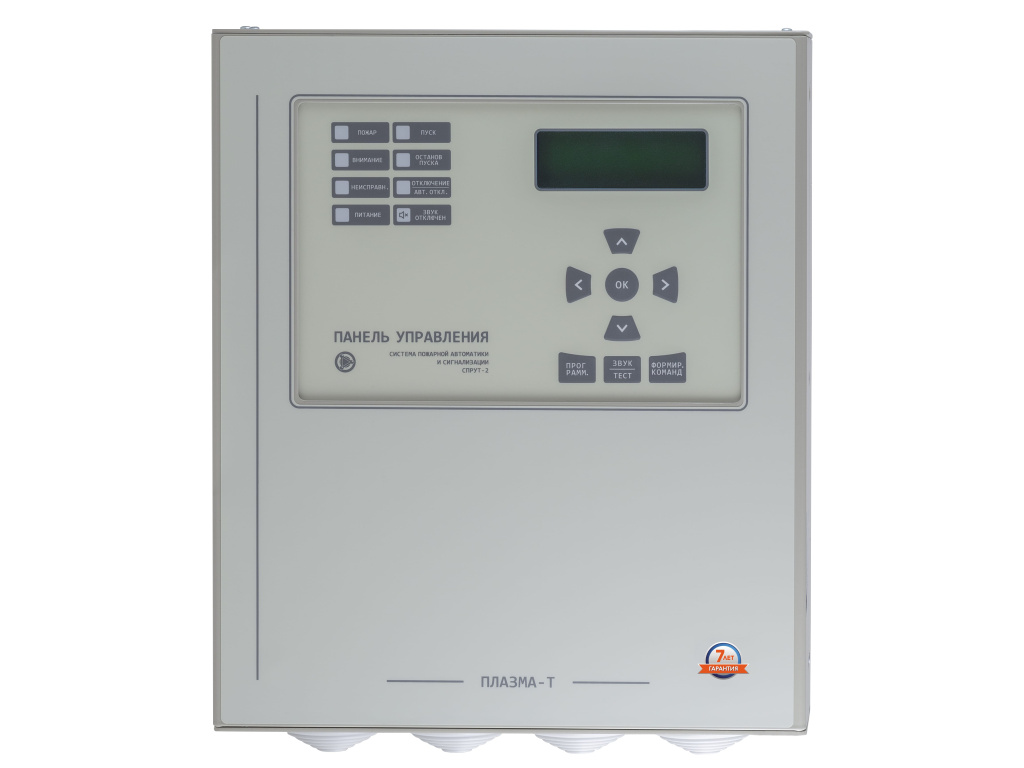

Панель управления

Главным узлом системы автоматического водяного пожаротушения является насосная установка, которая состоит из насосных агрегатов (основной пожарный насос + резервный, жокей-насос), необходимой запорной арматуры, а также шкафа управления установкой.

Также на объектах может встречаться применение установок повышения давления в системах холодного водоснабжения, совмещенных с внутренним противопожарным водопроводом.

В качестве основного элемента управления применяется панель управления, который обеспечивает контроль необходимых датчиков (электро-контактных манометров, датчиков потока), сигнальных цепей электрозадвижек и пусковых устройств, а также обеспечивает запуск системы водяного пожаротушения по нескольким условиям: падение давления воды в системе, сработка кнопки запуска, дистанционные команды управления (при работе в составе системы) и т.д.

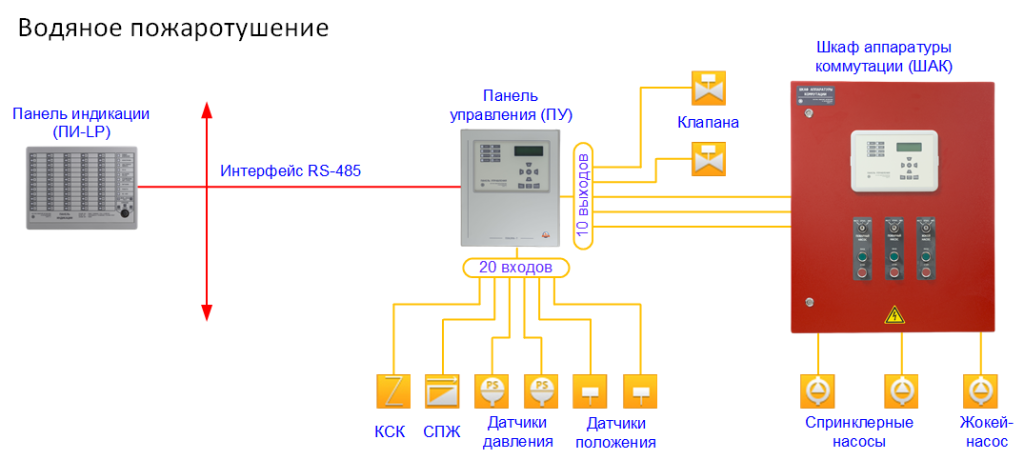

Схема водяного пожаротушения

Мнемосхемы_водяное пожаротушение_27.10.2022.png

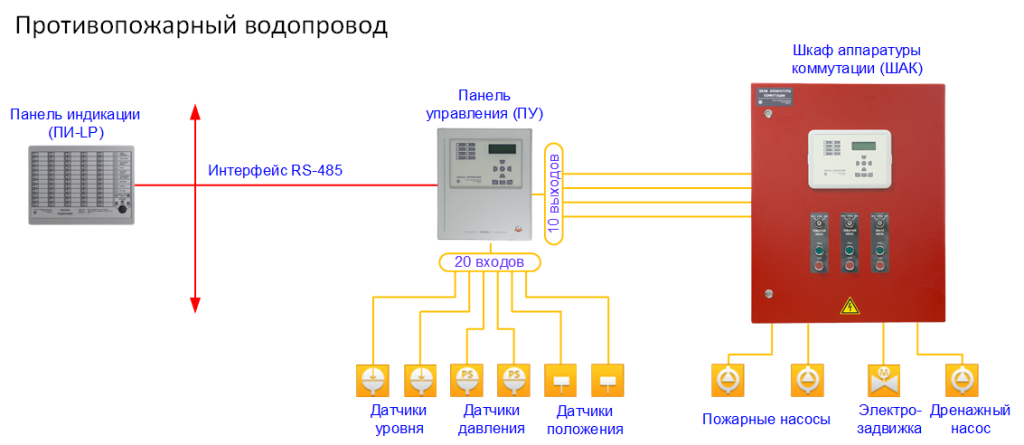

Схема противопожарного водопровода

Мнемосхемы_противопожарный водопровод_27.10.2022.png
