Спрут-НС

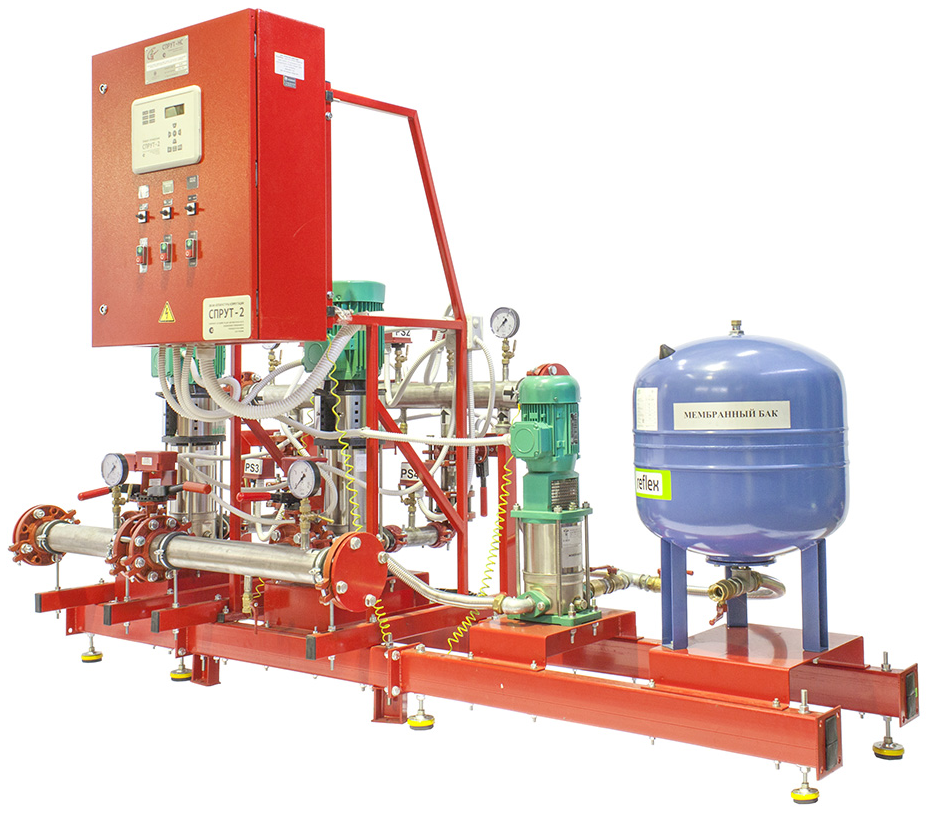

Моноблочная автоматическая насосная установка «Спрут-НС»

Моноблочные автоматические насосные установки «Спрут-НС» предназначены для повышения давления воды или раствора пенообразователя в автоматических системах водяного и пенного пожаротушения, а также внутреннего противопожарного водопровода.

Моноблочные насосные установки производятся на базе насосных агрегатов отечественного и зарубежного производства компаний: НПО «КУРС», «WILO SE», «CNP», «Hydroo».

Моноблочные автоматические насосные установки «Спрут-НС» также производятся на насосных агрегатах КММ отечественного производителя НПО «КУРС», что делает насосную установку практически полностью российской, что немаловажно для объектов, где требования по импортозамещению очень высокие.

Область применения «Спрут-НС»:

  • автоматические спринклерные установки пожаротушения;
  • автоматические дренчерные установки пожаротушения;
  • автоматические спринклерно-дренчерные установки пожаротушения;
  • системы внутреннего и наружного противопожарного водопровода.

Управление установкой осуществляется от панели управления, встроенной в шкаф аппаратуры коммутации (ШАК) Системы «СПРУТ-2», что обеспечивает:

  • полное соответствие требованиям пожарной безопасности (контроль соединительных линий, включая силовые линии непосредственно до двигателей, контроль выхода устройств на режим работы и т.д.);
  • уменьшение пусковых токов и гидравлических ударов путем применения схемы «звезда-треугольник», устройств плавного пуска или частотных преобразователей. Выбор вида пуска осуществляется при конфигурировании установки;
  • интеграцию в общую систему пожарной безопасности здания с выходом на единый диспетчерский пульт.

Возможно изготовление насосных установок с любым количеством рабочих насосных агрегатов по согласованию с заводом-изготовителем.

Подбор параметров и выбор исполнения насосной установки и шкафа аппаратуры коммутации осуществляется при помощи программы «Конфигуратор».

Пример возможной конфигурации Моноблочной автоматической насосной установки:

Спрут-НС (RU)» исполнение [2xКММ 125-100-250б/2/55-5 + КММ-ЛС10-9 + Мембранный бак]200 + SmartFly + Защита от сухого хода + ШАК исполнение ПН/55/3МL/О + ПН/55/3МL/Р + Жокей/4/3L/АВР + Задвижка Х/1/3L/АВР + Задвижка Х/1/3L/АВР + Нагрузка/1/1/АВР + Нагрузка/0,1/24В/АВР – Ш8/ПУPL/2ПР10.5/IP54/ABB/Red/Фундамент

Состав основного оборудования такой насосной установки будет следующий:

  • два консольных центробежных насоса НПО «КУРС» КММ 125-100-250б/2/55-5 мощностью 55 кВт, работающие по схеме основной-резервный;
  • консольный центробежный насос НПО «КУРС» КММ-ЛС10-9 мощностью 4 кВт, работающий в качестве жокей насоса;
  • мембранный бак;
  • датчики положения ручного дискового затвора «SmartFly®»/«SmartFly-С300» , установленные на каждый ручной дисковый затвор, входящий в насосную установку «Спрут-НС (RU)»;
  • датчик защиты от сухого хода, установленный на всасывающем коллекторе;
  • ШАК, шкаф аппаратуры коммутации СПАС «СПРУТ-2» обеспечивает:
    • управление двумя трехфазными пожарными насосами мощностью 55 кВт, пуск с использованием софт стартера (устройства плавного пуска), с контролем наличия напряжения и исправности цепей подключения электропривода посредством прибора контроля линий (ПКЛ) СПАС «СПРУТ-2» в соответствии с ГОСТ 53325-2012, подключенные к основному и резервному электровводам соответственно;
    • управление трехфазным жокей насосом мощностью 4 кВт, пуск прямой, с контролем наличия напряжения и исправности цепей подключения электропривода посредством прибора контроля линий (ПКЛ) СПАС «СПРУТ-2» в соответствии с ГОСТ 53325-2012, подключенный к встроенному АВР;
    • управление двумя трехфазными пожарными электрозадвижками, мощностью 1 кВт каждая, с контролем наличия напряжения и исправности цепей подключения электропривода посредством прибора контроля линий (ПКЛ) СПАС «СПРУТ-2» в соответствии с ГОСТ 53325-2012, подключенные к встроенному АВР;
    • управление двумя нагрузками мощностью 1 кВт с однофазным электропитанием и мощностью 0,1 кВт и с электропитанием 24 В постоянного тока, подключенные к встроенному АВР;
    • управление схемой автоматического включения резерва и контроль исправности фаз двух вводов электропитания осуществляется прибором контроля фаз (ПКФ) Системы «СПРУТ-2»;
    • автоматизация управления осуществляется панелью управления модификации PL (ПУ-PL), встроенной в дверь шкафа и двумя панелями расширения модификации 10.5 (ПР-10.5) Системы пожарной автоматики и сигнализации «СПРУТ-2»;
    • оболочка шкафа серого цвета с красной дверью, степень защиты оболочки IP54, габаритные размеры (Ш×Г×В) не более 800×400×1800 мм;
    • аппаратура коммутации выполнена на базе комплектующих производства ABB;
  • монтаж данной насосной установки осуществляется на фундамент, в соответствии со схемой отверстий под фундаментные болты (доступна в программе «Конфигуратор».)
«Спрут-НС» сертифицированы и соответствуют требованиям СП485.1311500.2020, СП10.13130.2020, СП484.1311500.2020.
Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.


Подробнее

Насосные установки «Спрут-НС» поставляются комплектно, в их состав входят: пожарные насосные агрегаты, сертифицированный шкаф управления со встроенной панелью управления, основание, коллекторы, запорная арматура и контрольно-измерительные приборы.

Конструктивно «Спрут-НС» могут быть выполнены из нескольких модульных блоков по одному насосному агрегату. Соединение/разъединение блоков осуществляется при помощи соединительных фланцев и электротехнических разъемов, что позволяет заносить установку в узкие монтажные проемы и собирать на объекте в сжатые сроки без привлечения квалифицированного персонала. Такая конструкция «Спрут-НС» обеспечивает оптимальные габаритные размеры всей установки в целом, а также упрощает её транспортировку до места назначения.

Насосные установки имеют напорный и всасывающий коллекторы с возможностью подключения к каждому одного или двух вводов. Внешние присоединения коллекторов осуществляются с помощью стандартных фланцев по DIN.

Для визуального контроля работы установки предусмотрены показывающие манометры (на всасывающем коллекторе и на напорном коллекторе) с диаметром шкалы 100 мм. На напорном патрубке каждого насоса до обратного клапана установлены сигнализаторы давления для автоматического подтверждения выхода насоса на режим.

Все рабочие детали установки, контактирующие с водой, выполнены из коррозионностойких материалов.

Также, в состав установки «Спрут-НС» могут входить:

  • жокей-насос с мембранным баком, позволяющие автоматически поддерживать давление в системе пожаротушения в дежурном режиме;
  • ручные дисковые затворы с датчиком контроля положения «SmartFly®»/«SmartFly-С300» – датчики, контролирующие открытое и закрытое положение запорного механизма;
  • датчик защиты от «сухого хода», предназначенный для предотвращения работы насосного агрегата без воды или с недостаточным давлением во всасывающем коллекторе и сигнализации данной неисправности.

Тщательно продуманная блочно-модульная конструкция позволяет добиться оптимальных габаритных размеров насосной установки. При этом:

  • выполняются требования по расположению насосных агрегатов для обслуживания (расстояние между выступающими частями насосных агрегатов не менее 250 мм);
  • состав и размеры блоков позволяют пронести установки в помещения с узкими коридорами и проемами (900 мм);
  • конструкция блоков обеспечивает быструю и надежную сборку установки на месте.

Насосная установка «Спрут-НС» полностью смонтирована и испытана на заводе-изготовителе, что обеспечивает ее высокое качество и надежность в эксплуатации.

В состав установки входят один или два рабочих насоса и один резервный. При этом тип резервного соответствует типу основного насоса. Возможно изготовление насосной установки с увеличенным количеством рабочих насосов. Каждый насос имеет входной и выходной ручной дисковый затвор, оснащенный датчиком «SmartFly®»/«SmartFly-С300» (дополнительная опция), обратный клапан и датчик давления, установленный перед обратным клапаном.

Для компенсации утечек и поддержания давления в системе в дежурном режиме может применяться жокей-насос и мембранный расширительный бак. Насосы и бак установлены на единой раме. На раму устанавливаются виброопоры или скобы для установки на фундамент (определяется заказчиком). Виброопоры рамы позволяют осуществлять регулировку по уровню, а также служат для звуко- и виброизоляции.

Все насосы имеют единые входной и выходной коллекторы. На коллекторах установлены отсечные ручные дисковые затворы, оснащенные датчиками «SmartFly®»/«SmartFly-С300», между всеми насосами (кроме жокей-насоса) предусмотрена возможность присоединения одного или двух питающих трубопроводов и одного или двух напорных трубопроводов. Внешние присоединения коллекторов осуществляются с помощью стандартных фланцев по DIN. Сигнализаторы давления «SmartPS», предназначенные для запуска основных насосов, установлены на выходном коллекторе. Детали трубопроводов изготовлены из коррозионностойких материалов.

Насосные установки водяного/пенного пожаротушения «Спрут-НС» поставляются в комплекте со шкафом аппаратуры коммутации (ШАК), который является составным модулем комплексной системы пожарной автоматики и сигнализации (СПАС) «СПРУТ-2». На лицевой панели ШАК встроена панель управления (ПУ-PL), которая также имеет исполнение для внешнего монтажа отдельно от ШАК. ШАК позволяет реализовать разные алгоритмы работы в зависимости от того в какой системе применяется насосная установка.

Автоматическая установка пожаротушения (АУП):

  • алгоритм работы насосной установки реализован в соответствии с требованиями СП 5.13130.2020;
  • в дежурном режиме насосная установка поддерживает рабочее давление в системе при помощи жокей-насоса, включающемся и выключающемся по сигналам Пуск/Стоп от сигнализатора давления на напорном коллекторе установки;
  • пуск насосной установки осуществляется при пожаре по одному из поступивших сигналов на ШАК или их комбинации:
    • падение давления в напорном коллекторе АУП,
    • срабатывание сигнализаторов давления в обвязке узлов управления,
    • команда управления от пожарной сигнализации;
  • при пуске пожарных насосов для жокей насоса формируется команда Стоп;
  • для работы насосной установки в широком диапазоне расходов применяется несколько рабочих пожарных насосов (до 5 + 1 резервный) с каскадным пуском. При аварии любого из рабочих пожарных насосов для аварийного насоса формируется команда Стоп и включается резервный насос.

Система внутреннего противопожарного водопровода (ВПВ):

  • алгоритм работы насосной установки реализован в соответствии с требованиями СП 10.13130.2020;
  • в дежурном режиме система ВПВ находится под давлением от городской сети, также давление может поддерживаться жокей-насосом, либо используется сухотруб;
  • при поступлении сигнала автоматического или дистанционного пуска от кнопок, датчиков положения пожарного крана (ДППК) или АПС производится автоматическая проверка давления воды в системе. При достаточном давлении воды в системе автоматический пуск пожарного насоса автоматически отменяется до момента снижения давления воды, требующего включения пожарного насосного агрегата. Одновременно с сигналом автоматического или дистанционного пуска пожарных насосов или открытием клапана пожарного крана поступает сигнал для открытия электрифицированной задвижки на обводной линии водомера на вводе водопровода. При аварии пожарного насоса для него формируется команда стоп и включается резервный насос.
Технические характеристики
Максимальная температура окружающей среды +40 °C
Допустимая температура воды в системе максимальная +70 °C
минимальная 0 °C
Максимально допустимое рабочее давление * на входе 6 Атм.
на выходе до 16 Атм./ 25 Атм. **
Электропитание станции 1 или 2 электроввода: 3~380 В ±10%, 50 ±1 Гц
Степень защиты оболочек от воздействия окружающей среды для насосов, не ниже IP54
для автоматики, не ниже IP44
для электросилового шкафа, не ниже IP54
Средний срок службы не менее 10  лет

* Сумма значений давления воды на всасывающем патрубке насоса и давления нагнетания насоса на закрытую задвижку никогда не должна превышать максимально допустимое рабочее давление на выходе насосной установки и самого насосного агрегата!!! Максимально допустимое рабочее давление насосного агрегата определяется его паспортом.

** при выборе автоматической установки исполнения 25 Бар (PN25) следует учесть, что: - номинальное рабочее давление системы должно быть не более 20 Бар; - максимально возможная уставка на срабатывание пожарных насосов не более 18,4 Бар.
