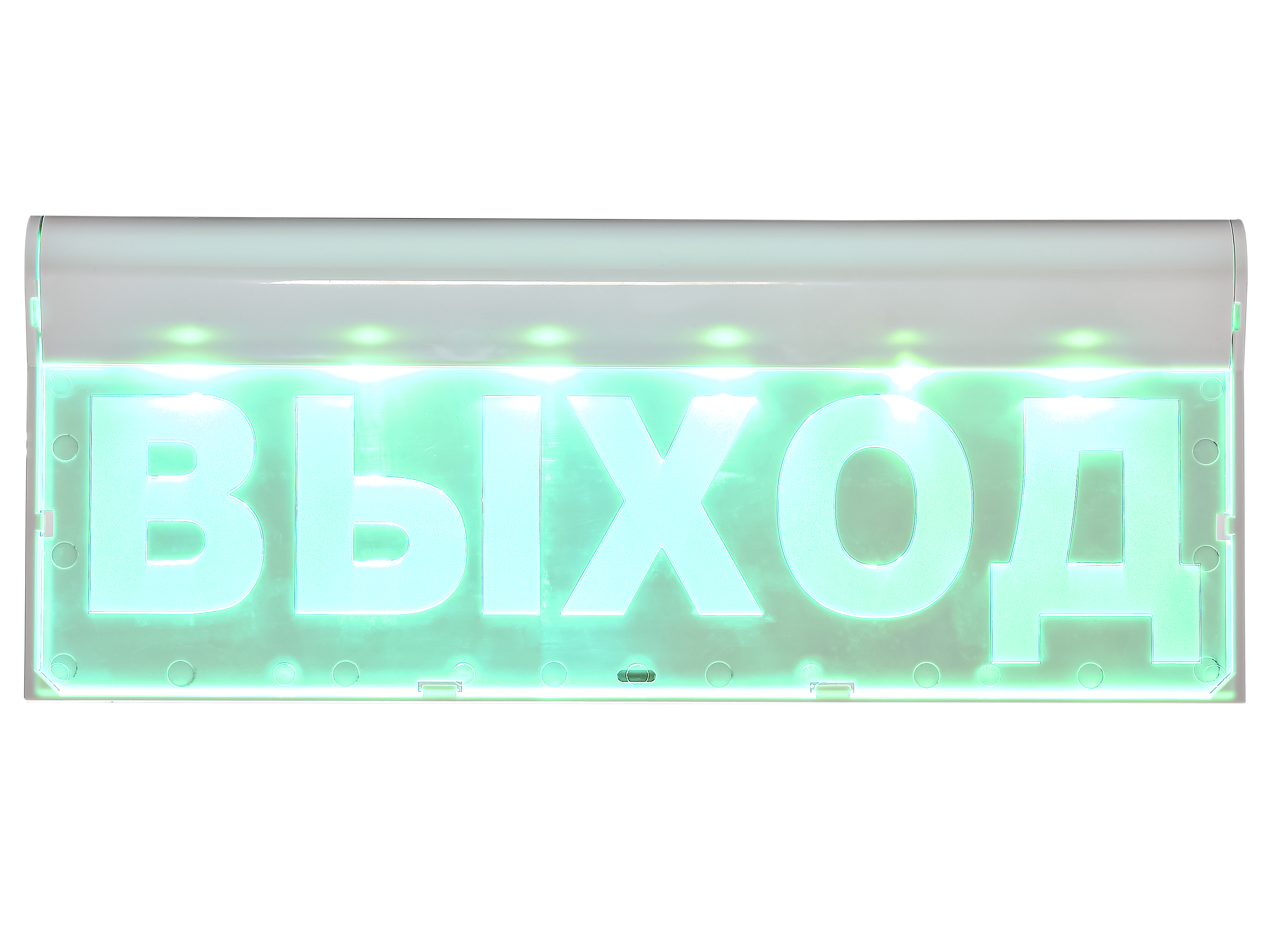

ОС300Т Оповещатель пожарный световой табличный
Оповещатель пожарный световой табличный  предназначен для оповещения людей о пожаре, путях эвакуации, режимах работы систем противопожарной защиты, посредством подачи светового сигнала по командам от панели адресной ПАС300.

Оповещатель имеет встроенный изолятор короткого замыкания в интерфейсе С300.

Имеет встроенную световую индикацию.                                                                                          Бэйдж 7 лет гарантии.jpeg

Цвет корпуса: белый, со степенью защиты оболочки IP20.

Габаритные размеры: 280х115х30 мм.

Условное обозначение при заказе: ОС300Т-НАДПИСЬ, АВУЮ.425543.098, где надпись - см. Технические характеристики
Подробнее
Оповещатель обеспечивает хранение адреса в энергонезависимой памяти. Заводской адрес - 0.

Для установки адреса используется кнопка «АДРЕС», расположенная на плате оповещателя.

Если оповещатель находится в дежурном режиме, то узнать адрес можно нажав на кнопку «АДРЕС». При этом адрес оповещателя автоматически отобразится на Цифровых панелях индикации (ЦПИ Light/Pro).

Задание адресов осуществляется 2 способами:
  • персонального компьютера (описано в Инструкции к программе ПРО)
  • автономного программатора адреса АПС300*.
*Программатор адреса АПС300 не входит в комплект поставки.

Крепление оповещателя на потолок осуществляется при помощи клипс d26.

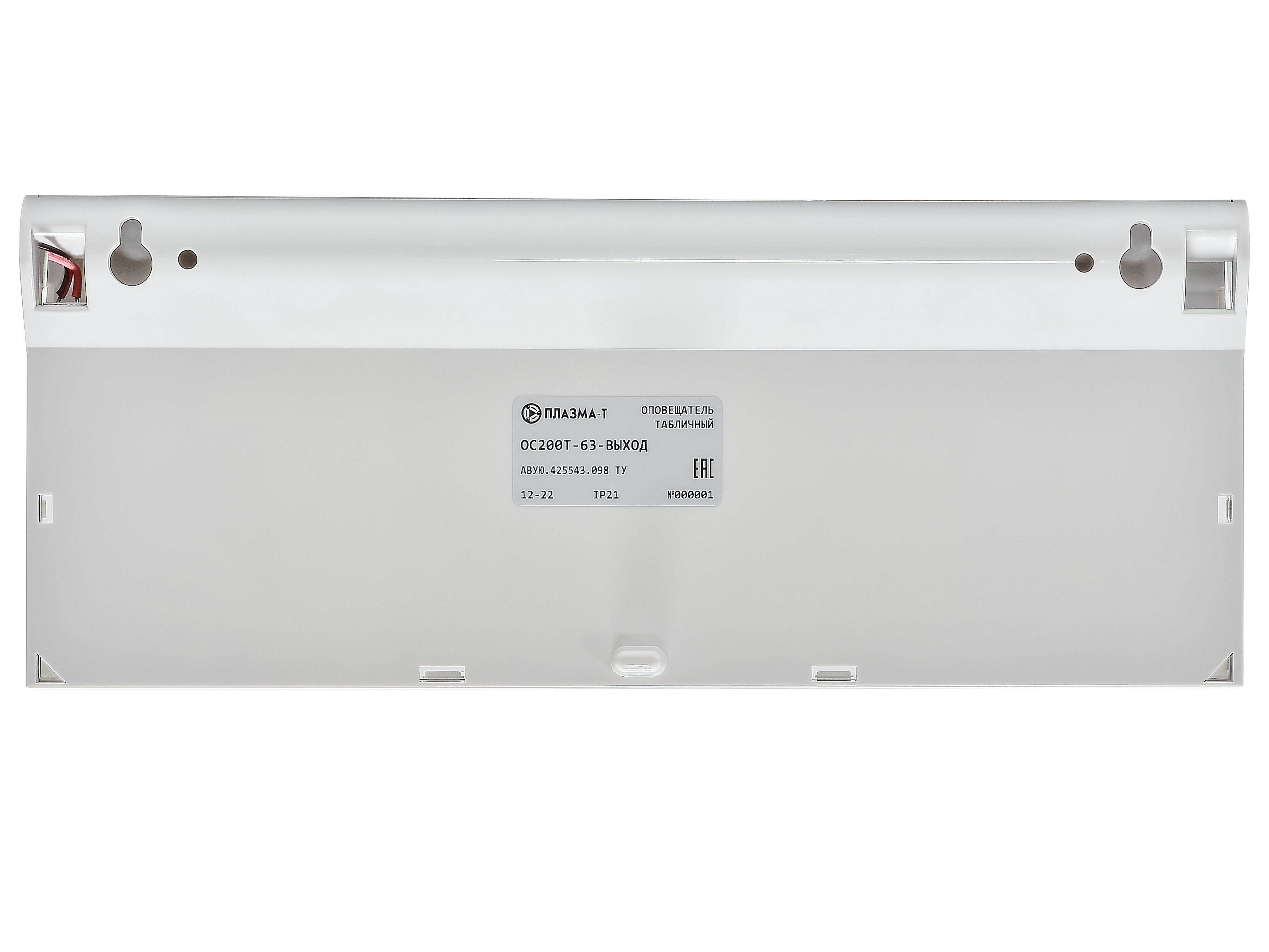

Крепление оповещателя к стене осуществляется при помощи круглых d4 или грушевидных отверстий (на выбор).

Клеммы обеспечивают подключение проводов сечением до 1,5 мм².

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.



Технические характеристики

 Надпись

Возможные варианты выполненные в соответствии с ГОСТ 12.4.026

 Выход, Пожар, Автоматика отключена, Газ уходи!, Газ не входить!, Порошок уходи!, Порошок не входить!, Пена уходи!, Пена не входить! Аварийный выход!, Аэрозоль! Не входи!, Аэрозоль! Уходи!, Безопасная зона МГН, Безопасная зона, Запасный выход, Насосная станция, Подключение пожарной техники, Стрелка МГН влево, Стрелка МГН вправо, Стрелка влево, Стрелка вправо

 Режимы

 Выбирается при конфигурировании ПАС300

- Выкл/постоянно
             Исходное положение - выключен
             Пуск - непрерывное свечение

- Выкл/мигание
             Исходное положение - выключен
             Пуск - мигает с частотой 0,5 Гц

- Вкл/мигание
             Исходное положение - непрерывное свечение
             Пуск - мигает с частотой 0,5 Гц



      Интерфейс
С300

 Электропитание

     от ПАС300 по интерфейсу С300

Количество адресов в протоколе

1

Напряжение интерфейса С300, В

         от 11,5 до 28,0

Ток при выключенном табло

 1,0 мА
Ток при моргающем табло
 3,0 мА
Ток при включенном табло
 5,0 мА
Изолятор короткого замыкания Есть
Активное сопротивление изолятора КЗ 0,1 Ом

  Корпус

Цвет корпуса

   белый

Масса, грамм
 200
Габариты (ШхВхГ), мм
 280 х 115 х 30
Степень защиты оболочки
 IP20
Крепление на саморезы
Диапазон рабочих температур, °С от минус 40 до +60
Допустимая относительная влажность до 93% при +40 °С
Температура транспортировки и хранения, °С от минус 50 до +50
Средний срок службы не менее 10 лет
Датчик вскрытия корпуса

нет
