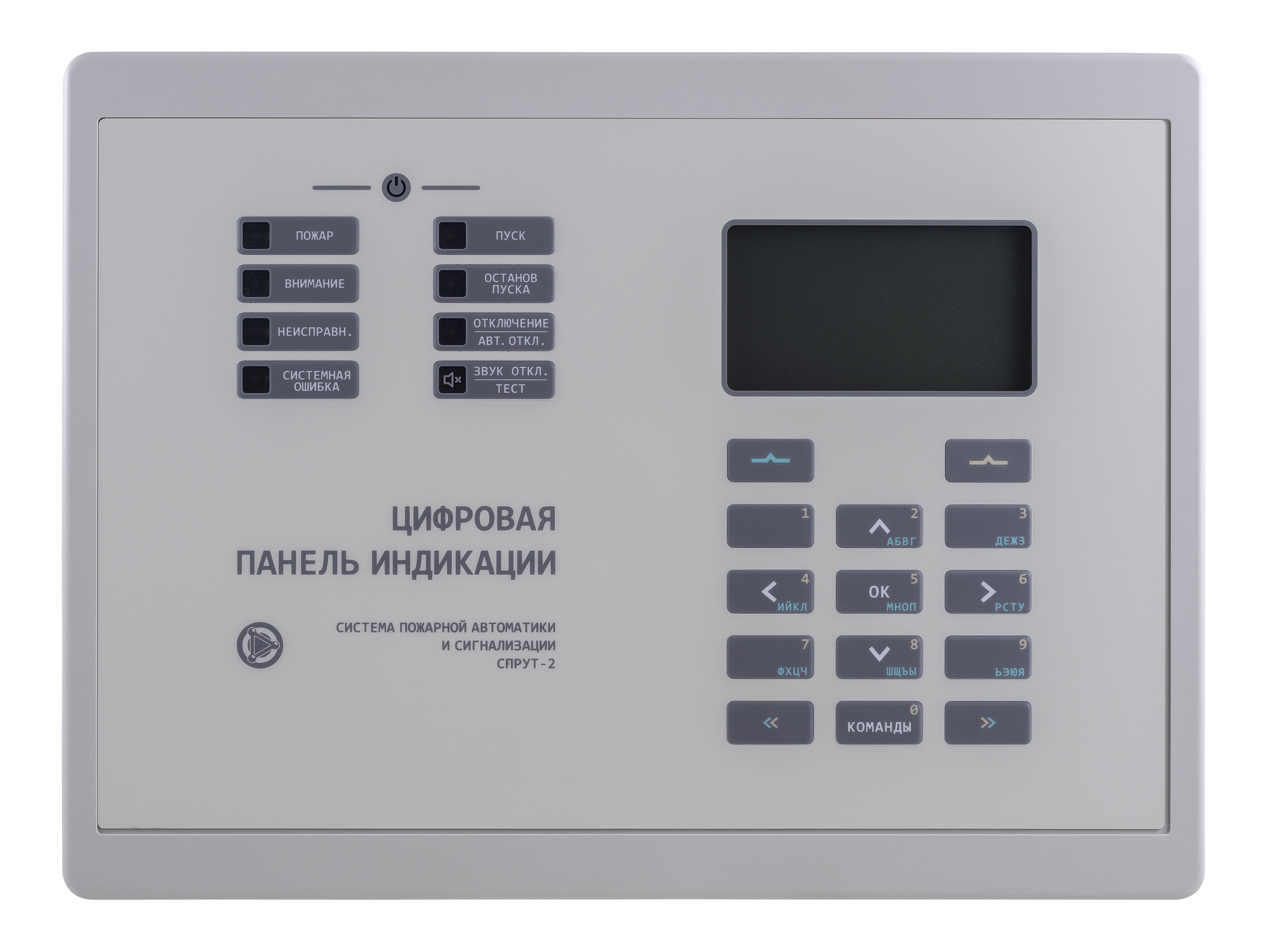

Цифровая панель индикации исполнения Light и Pro


смотреть все изображения

ЦПИ-Light / ЦПИ-Pro
Цифровая панель индикации исполнения Light и Pro

Цифровая панель  индикации предназначена для:

  • отображения и протоколирования состояния как приборов, входящих в состав Системы пожарной автоматики и сигнализации «СПРУТ-2», так и подключенного оборудования (извещателей, шлейфов и устройств) и сформированных групп;
  • дистанционного управления устройствами ПУ, ПУМ, ПАС300 как в ручном режиме каждым устройством по отдельности, так и в автоматическом режиме по запрограммированному алгоритму;
  • формирования групп из зон/шлейфов. Всего может быть создано до 64 групп.

Для расширения возможностей системы допускается использование до 8 ЦПИ в одном Системе «СПРУТ-2», при этом каждая ЦПИ, в зависимости от исполнения, может работать как со всеми приборами СПАС «СПРУТ-2», так и с любой частью приборов.

ЦПИ выпускается в двух исполнениях:

  • ЦПИ-Pro – поддерживает всю Систему «СПРУТ-2», два ввода питания (220 В переменного тока и 12-24 В постоянного тока), встроенный ПИН-USB для подключения к ПК;
  • ЦПИ-Light – не поддерживает панели управления ПУ-5, ПУ-10 и ПУ-PL, имеет два ввода питания (12-24 В постоянного тока), требуется внешний прибор интеграции ПИН для подключения к ПК.
Подробнее

ЦПИ поддерживает дублированный интерфейс RS-485.

ЦПИ (в зависимости от исполнения) позволяет объединять шлейфы панелей управления ПУ/ПУМ и зоны ПАС300 в группы. Всего может быть до 64 групп, в каждую из которых могут входить любые/все шлейфы всех ПУ/ПУМ и любые/все зоны всех ПАС300.

Каждой группе, шлейфу и зоне, подключенных к данному ЦПИ, можно присвоить текстовое название до 21 символа.

Панели ПУ/ПУМ/ПАС300 могут обеспечивать управление подключенными устройствами как по сигналам от шлейфов/зон других ПУ/ПУМ/ПАС300, так и по сигналам от групп ЦПИ (в зависимости от исполнения).

При помощи меню в ЦПИ возможно как директивное управление устройствами ПУ/ПУМ/ПАС300 («Ручной Пуск», «Ручной Останов» и «Сброс ручных команд»), так и управление всеми устройствами по заданному алгоритму.

Встроенный календарь и энергонезависимая память позволяют хранить запрограммированные параметры ЦПИ и протокол событий (до 2048 событий) с описанием события, времени и даты, когда данное событие произошло.

Текущее состояние извещателей/зон/шлейфов/приборов СПАС «СПРУТ-2» индицируется при помощи встроенных ЖК дисплея (128х64 точки) с подсветкой, девяти обобщенных светодиодных индикаторов и звукового оповещателя.

ЦПИ позволяет просмотреть протокол событий на встроенном ЖК дисплее. При этом протокол можно отфильтровать по типам событий как при помощи меню, так и используя «горячие» клавиши, расположенные на лицевой панели ЦПИ.

ЦПИ имеет пять встроенных реле, для передачи сигналов «Пожар», «Внимание», «Неисправность», «Отключение» и «Пуск».

Удобный режим программирования через меню при помощи клавиш на лицевой панели или про помощи программы ПРО (для ЦПИ-Light требуется внешний прибор интеграции ПИН).

ЦПИ может выступать в роли источника эталонного времени для всех приборов из состава СПАС «СПРУТ-2».

Для защиты системы предусмотрено разграничение прав доступа при помощи паролей. ЦПИ поддерживает до 10 паролей и трех уровней доступа.

ЦПИ выполнена в новом эргономичном пластиковом корпусе.

ЦПИ-Pro может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В или к обоим источникам одновременно.

ЦПИ-Light имеет два ввода питания постоянного тока с номинальным напряжением 12-24 В.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
ЦПИ-Pro ЦПИ-Light
Отображение состояния ПУ, ПУ-PL, ПУМ, ПАС, ЦПИ, ПИН ПУМ, ПАС, ЦПИ, ПИН
Встроенный ПИН-USB есть нет
Электропитание =11,0÷28,5 В (≤2,5 Вт) ~90÷264 В 47÷63 Гц (≤3,0 ВА) 2 входа =11,0÷28,5 В (≤2,5 Вт)
Выход электропитания (при питании от сети 220 В) =24,0 В (≤13,5 Вт) -
Сигнализация и индикация световая, звуковая, графический ЖКИ
Часы реального времени есть
Интерфейс RS-485 Максимальное количество в сети 8
Скорость обмена 9600 бит/сек
Дублирование есть
Выходы «сухой контакт» 5 реле: ~125 В/0,5 А =30 В/1,0 А
Программирование параметров c лицевой панели/по сети RS-485
Энергонезависимая память 2048 событий
Количество групп 64
Ограничение доступа пользователей 10 паролей/ 3 уровня доступа
Корпус Цвет корпуса светло-серый (RAL9002)
Масса не более 0,8 кг
Габариты, мм (ШхВхГ) 266х198х41
Степень защиты оболочки IP20
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при +40°С
Климатическое исполнение УХЛ 3.1.
Средний срок службы не менее 10 лет
Датчик вскрытия корпуса есть
