ПИН-IP

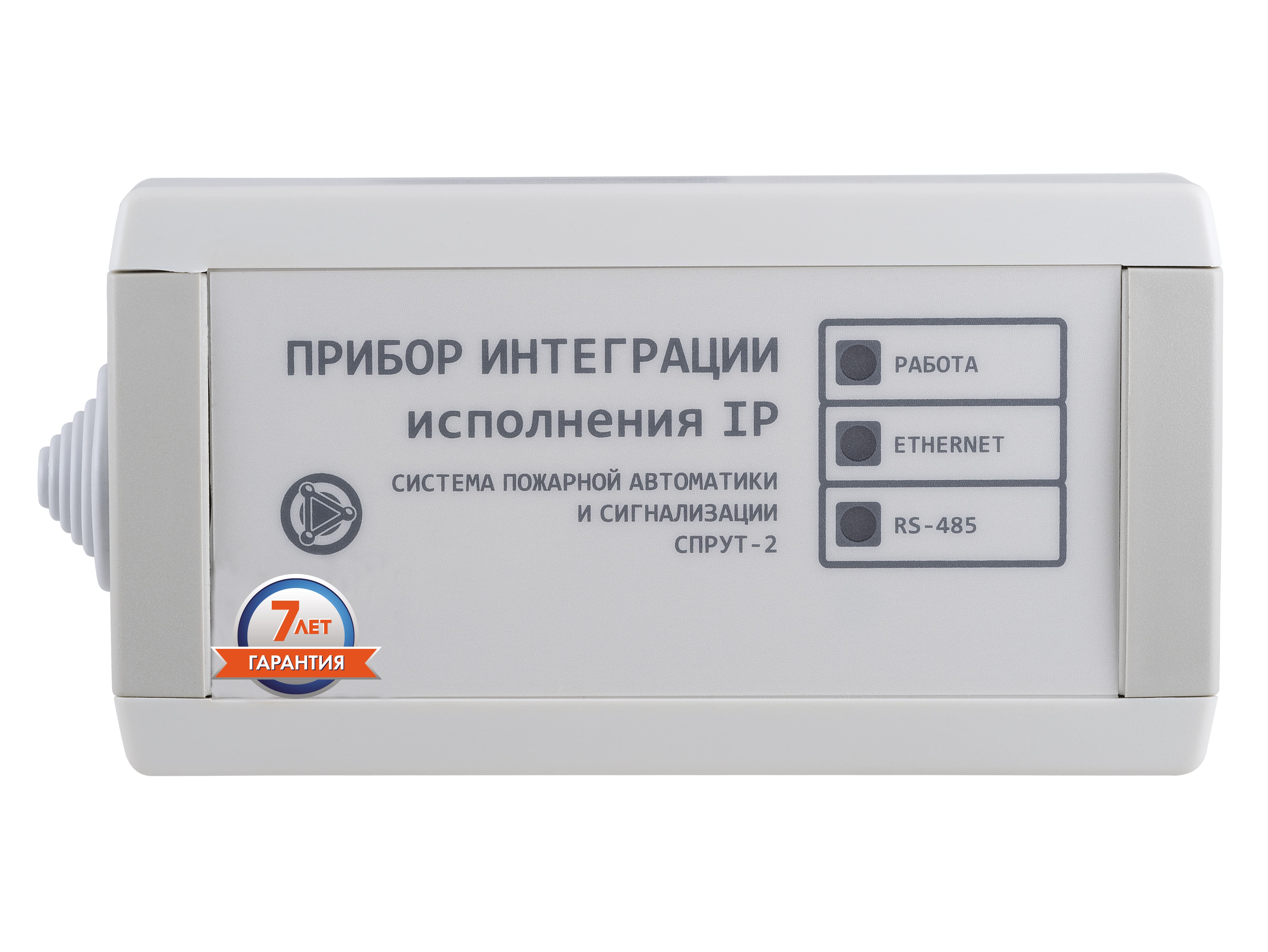

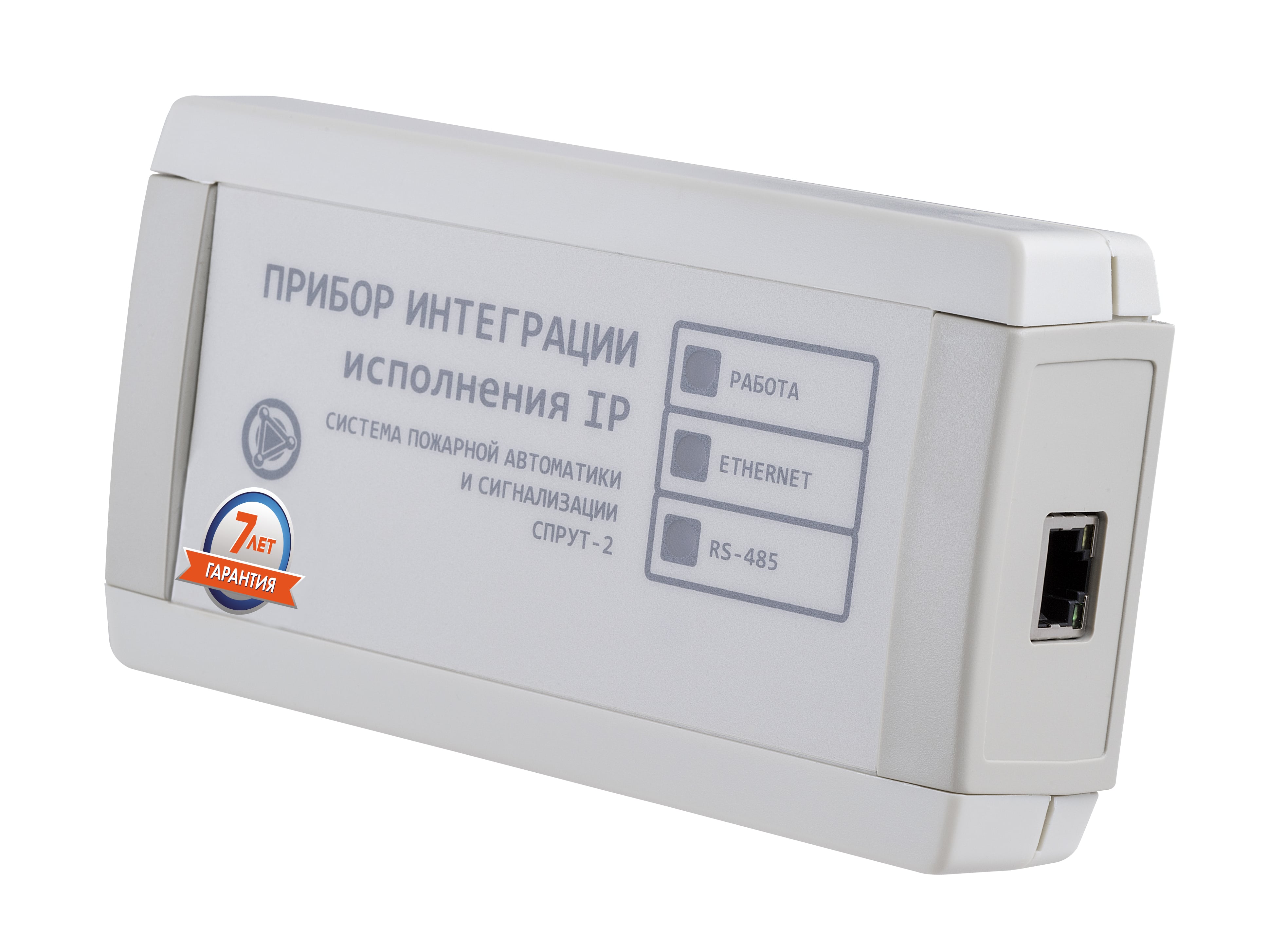

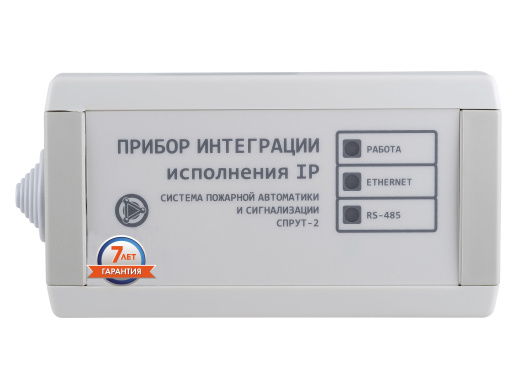

ПИН-IP Прибор интеграции исполнения IP

ПИН-IP предназначен для интеграции Системы пожарной автоматики и сигнализации «СПРУТ-2» с персональным компьютером по интерфейсу Еthernet и имеет интерфейс RS-485 для интеграции с изделиями СПАС «СПРУТ-2».

ПИН-IP обеспечивает полудуплексную работу по схеме RS-485 (протокол Спрут-2) / Ethernet (10Base-T/100Base-TX). Интерфейс RS-485 является гальванически изолированным и позволяет подключить до 32 приборов ПИН с одной Системе «СПРУТ-2».

Для работы ПИН-IP с персональным компьютером предусмотрены программы:

Электропитание ПИН-IP обеспечивается от источника постоянного тока с номинальным напряжением 12-24 В.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Подробнее
Технические характеристики
Поддерживаемые интерфейсы RS-485 (протокол «Спрут-2») Ethernet (10Base-T/100Base-TX)
Максимальное количество ПИН-IP в сети RS-485 4
Скорость обмена по интерфейсу RS-485 9600 бит/сек
Сигнализация световая
Электропитание 1 и 2 =11,0 ÷ 28,5 В (≤ 2,0 Вт)
Программирование параметров при помощи программы ПРО
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93 % при 40°C
Степень защиты оболочки по ГОСТ 14254-80 IP40
Масса не более 0,20 кг
Габариты, мм (ШхВхГ) 154х84х38
