Прибор контроля линий


смотреть все изображения

ПКЛ

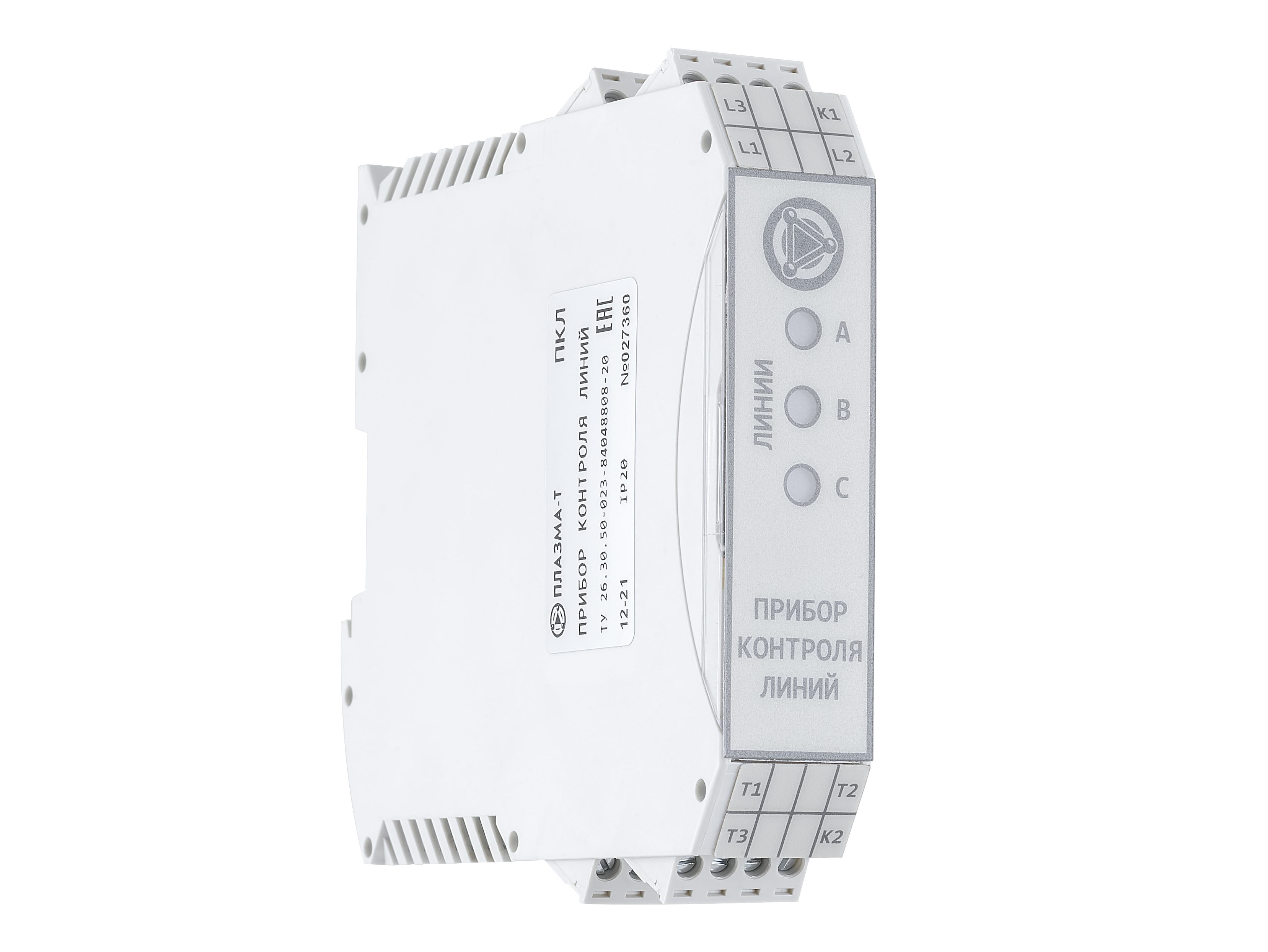

Прибор контроля линий

ПКЛ предназначен для контроля наличия напряжения и исправности цепей подключения электропривода переменного тока.

ПКЛ специально разработан для применения в шкафах аппаратуры коммутации ШАК и обеспечивает реализацию требований ГОСТ 53325-2012: обеспечение автоматического контроля исправности линий связи (для проводных - на обрыв и короткое замыкание; для радиоканальных, оптико-волоконных и цифровых линий связи - на пропадание связи) с исполнительными устройствами систем противопожарной защиты  (оповещатели, информационные табло, электроклапаны, пиропатроны, насосы, вентиляторы, электромоторы и т.д.). Примечание –  Контроль исправности линий связи с пиропатронами и исполнительными устройствами систем противопожарной защиты, электропитание которых осуществляется напряжением свыше 150 В, допускается осуществлять только на обрыв.

Подробнее

ПКЛ обеспечивает контроль исправности линий связи до электропривода.

ПКЛ обеспечивает контроль наличия напряжения на силовых цепях (до контакторов/устройств плавного пуска), что позволяет значительно повысить вероятность пуска электропривода. Таким образом, ПКЛ также обеспечивает контроль включенного положения автоматических выключателей ШАК.

ПКЛ обеспечивает световую сигнализацию исправности линии и наличия напряжения по каждой фазе и имеет сигнальный выход типа «сухой контакт».

ПКЛ обеспечивает контроль исправности линий связи до однофазных и трехфазных электроприводов переменного тока со следующими видами пуска/управления:

  • прямой пуск,
  • пуск звезда/треугольник,
  • пуск с применением устройства плавного пуска с управлением по двум фазам,
  • реверсивное управление.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
Тип контролируемых цепей 220/380 В
Контроль линий связи до электропривода до 3-х линий на обрыв
Мощность электропривода не менее 10 ВА
Контроль напряжения до 3-х фаз с напряжением свыше 175 В
Сигнализация световая
Выходной контакт 30 В/1 А нормально разомкнутый «сухой контакт»
Электропитание 220 В (≤ 7,0 ВА)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Климатическое исполнение УХЛ 3.1.
Степень защиты оболочки IP20
Масса не более 0,15 кг
Габариты, мм (ШхВхГ) 23х111х116
Установка на DIN-рейку
