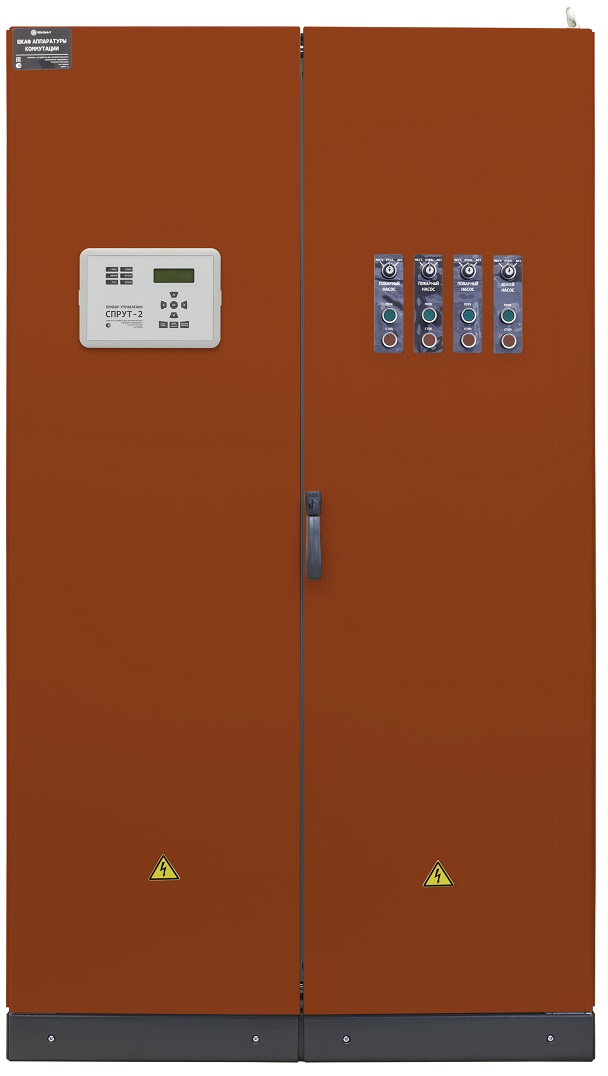

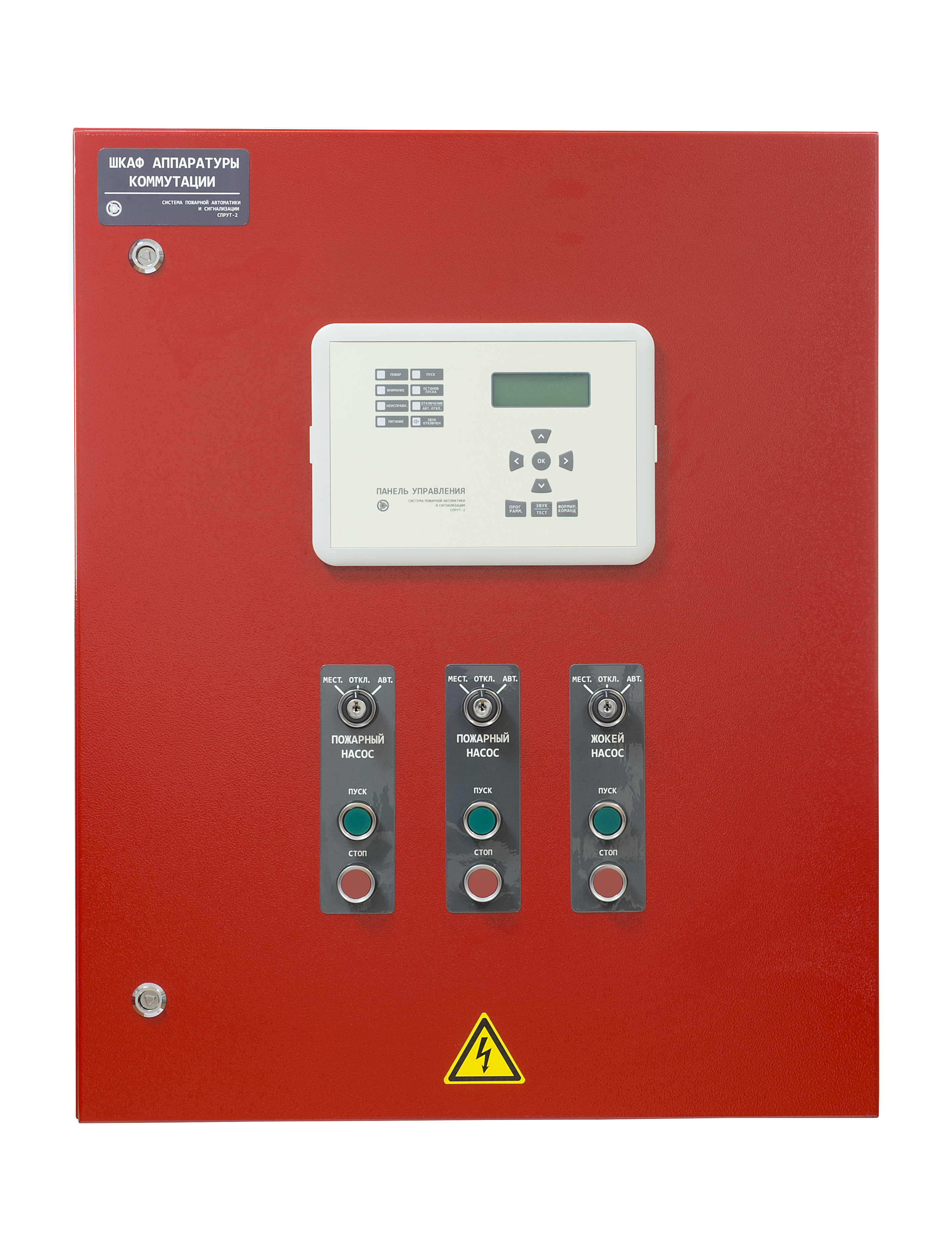

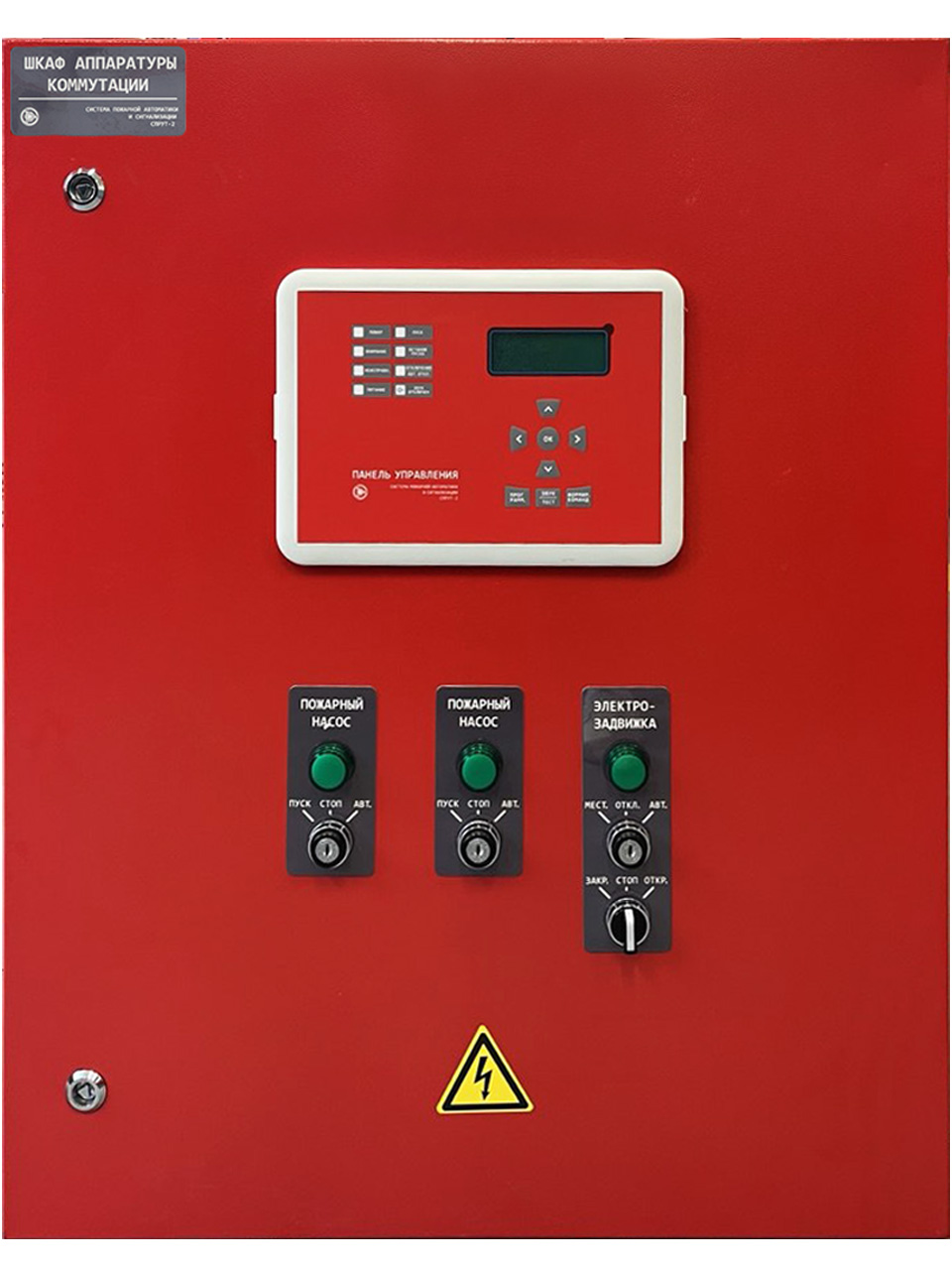

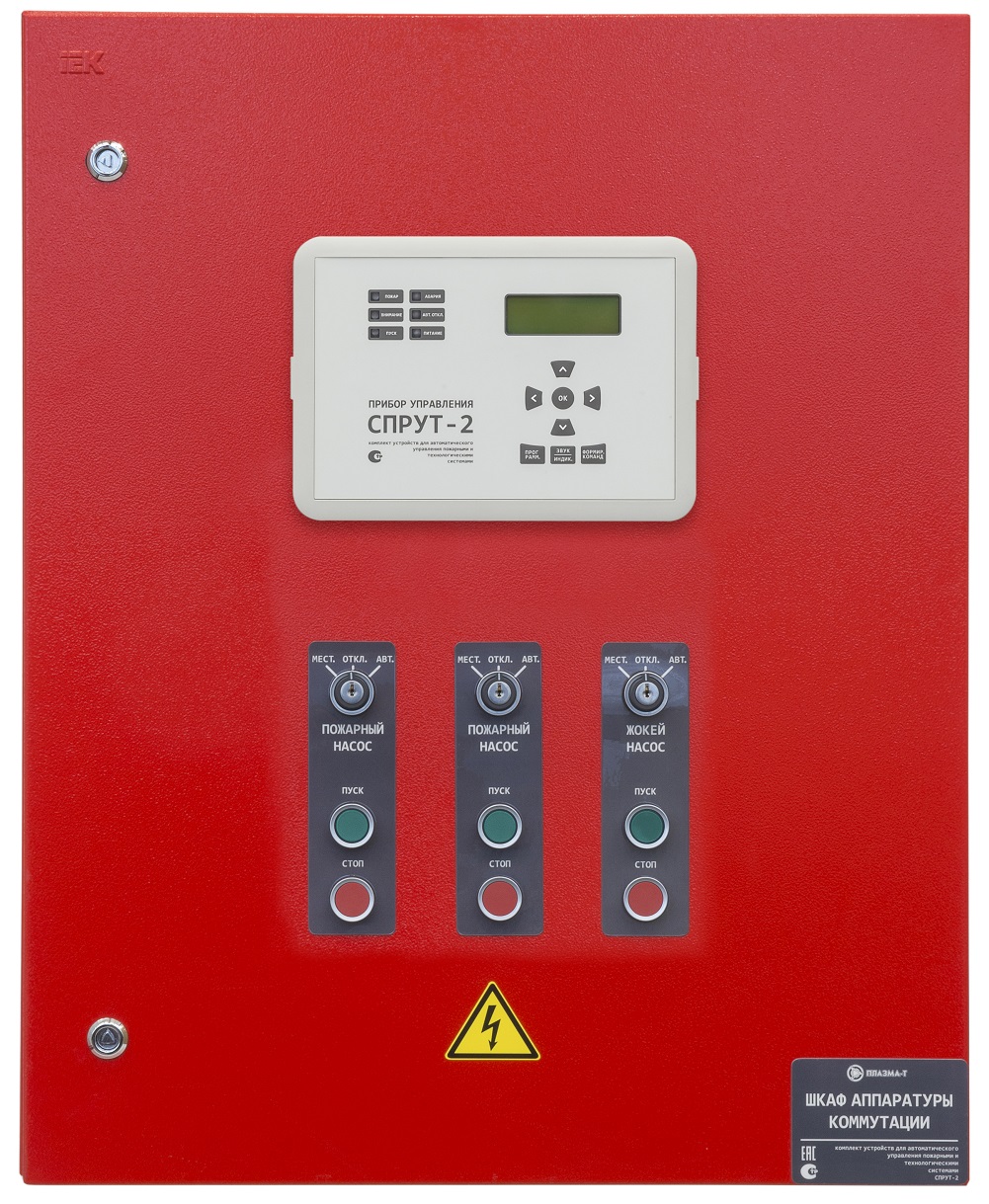

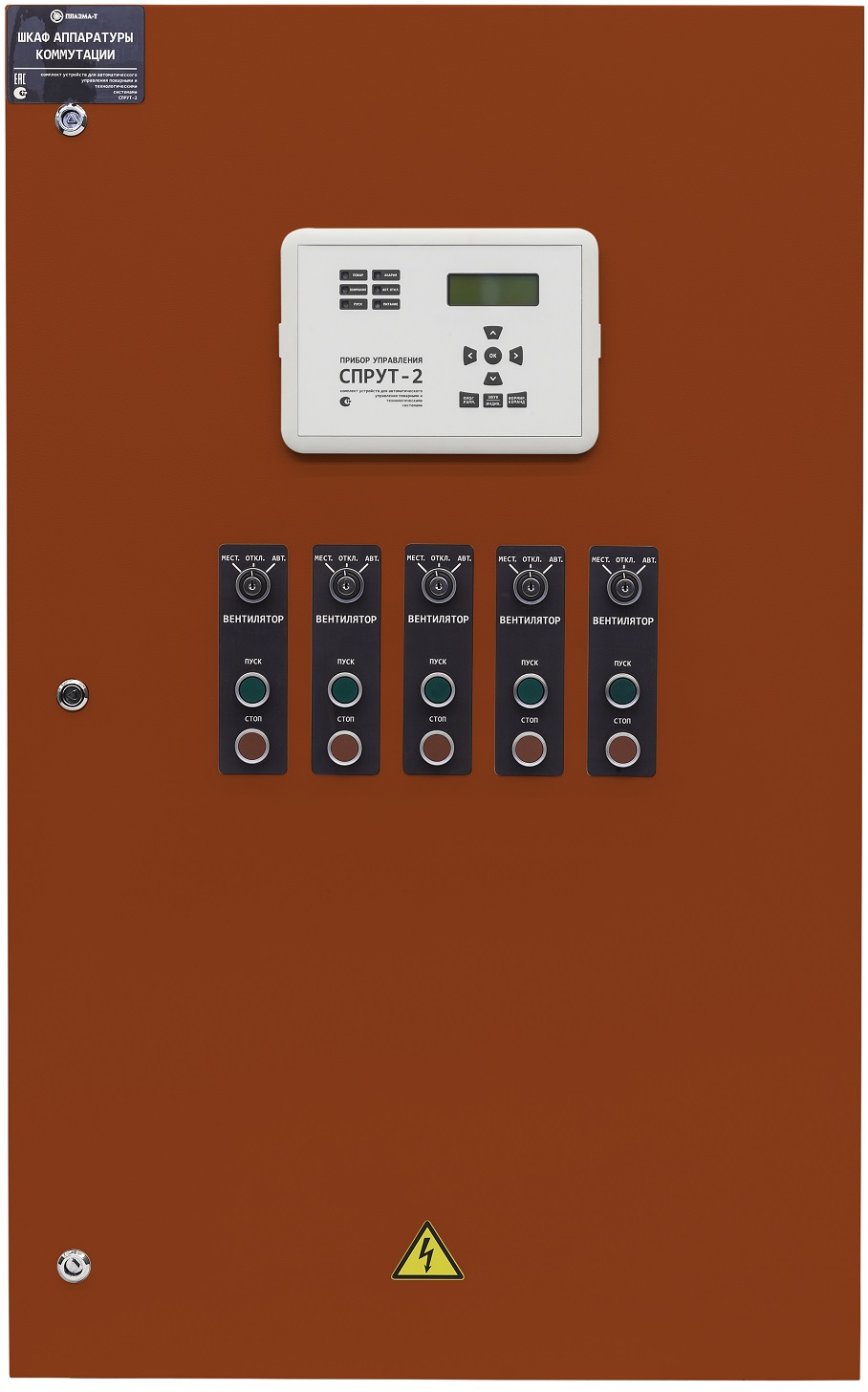

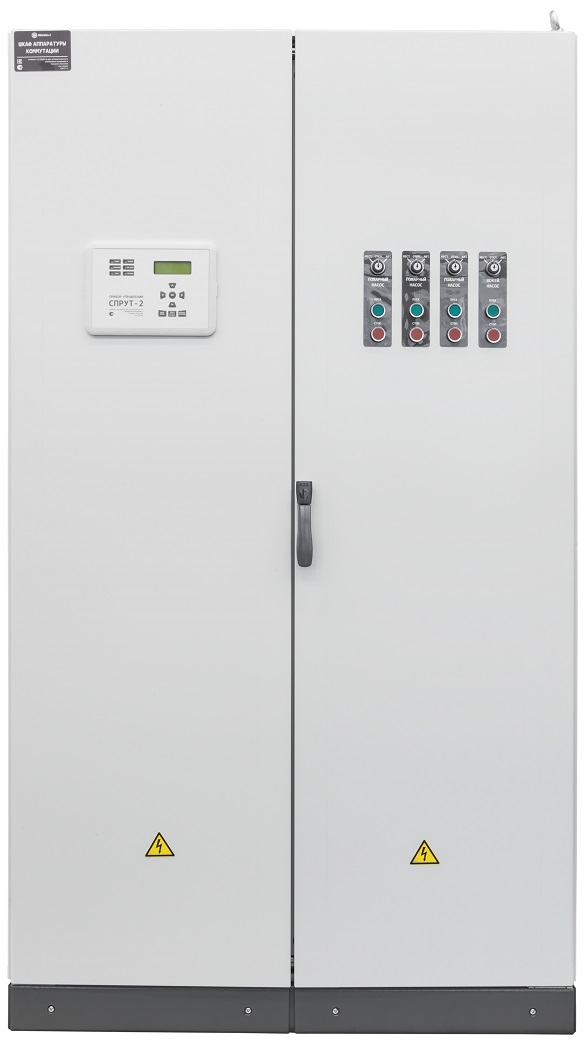

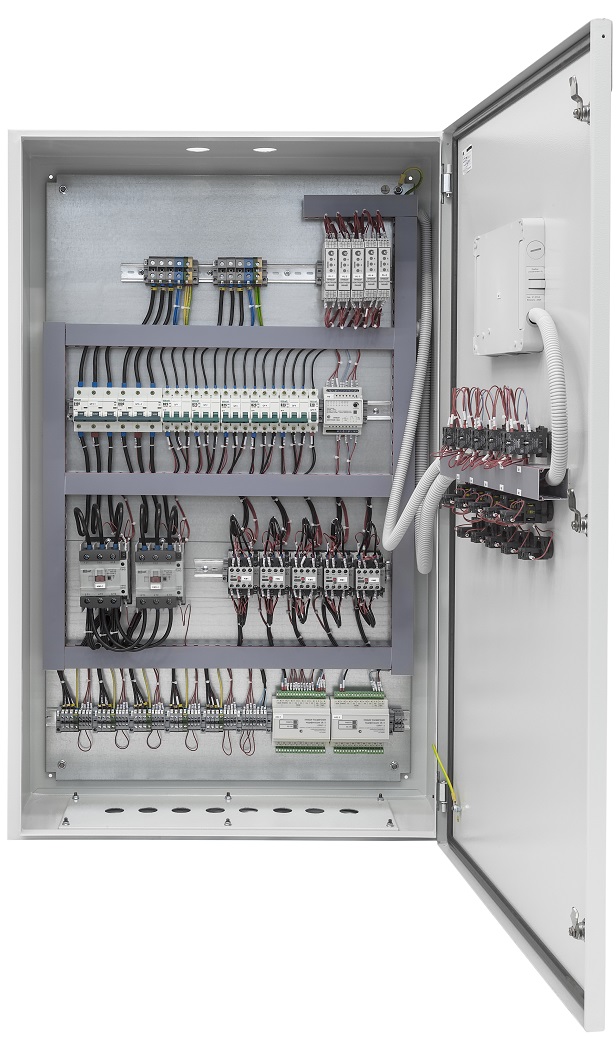

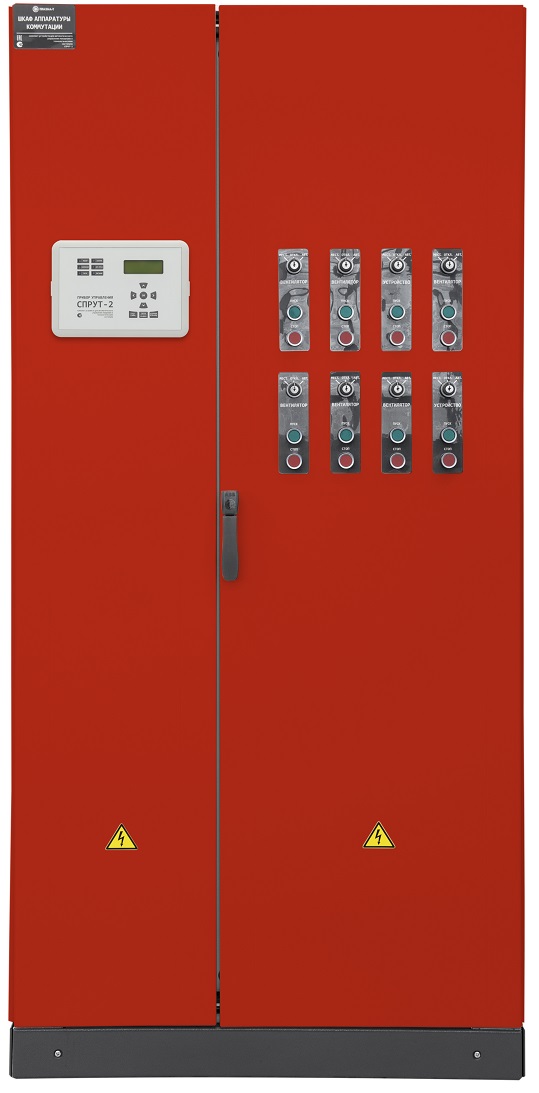

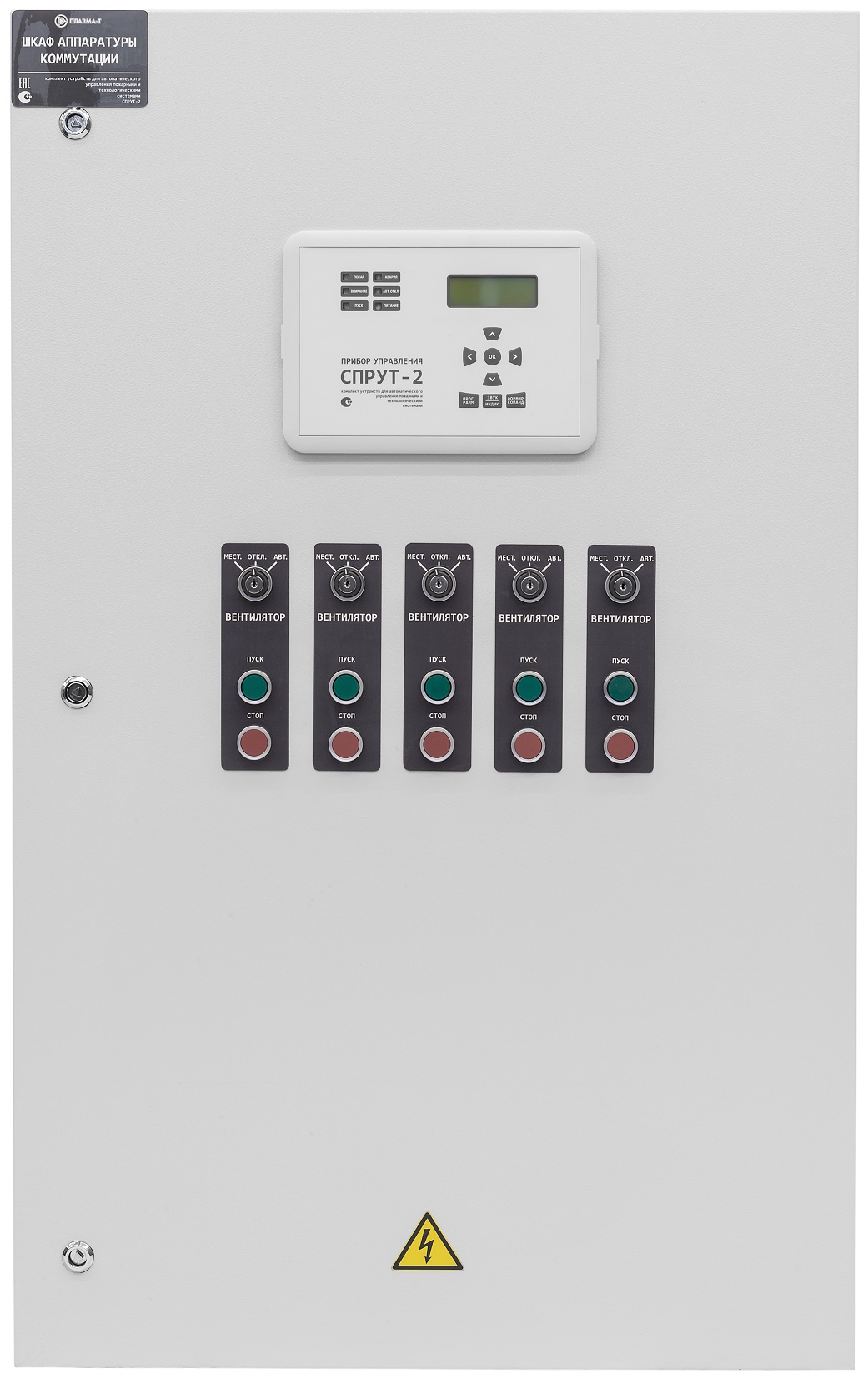

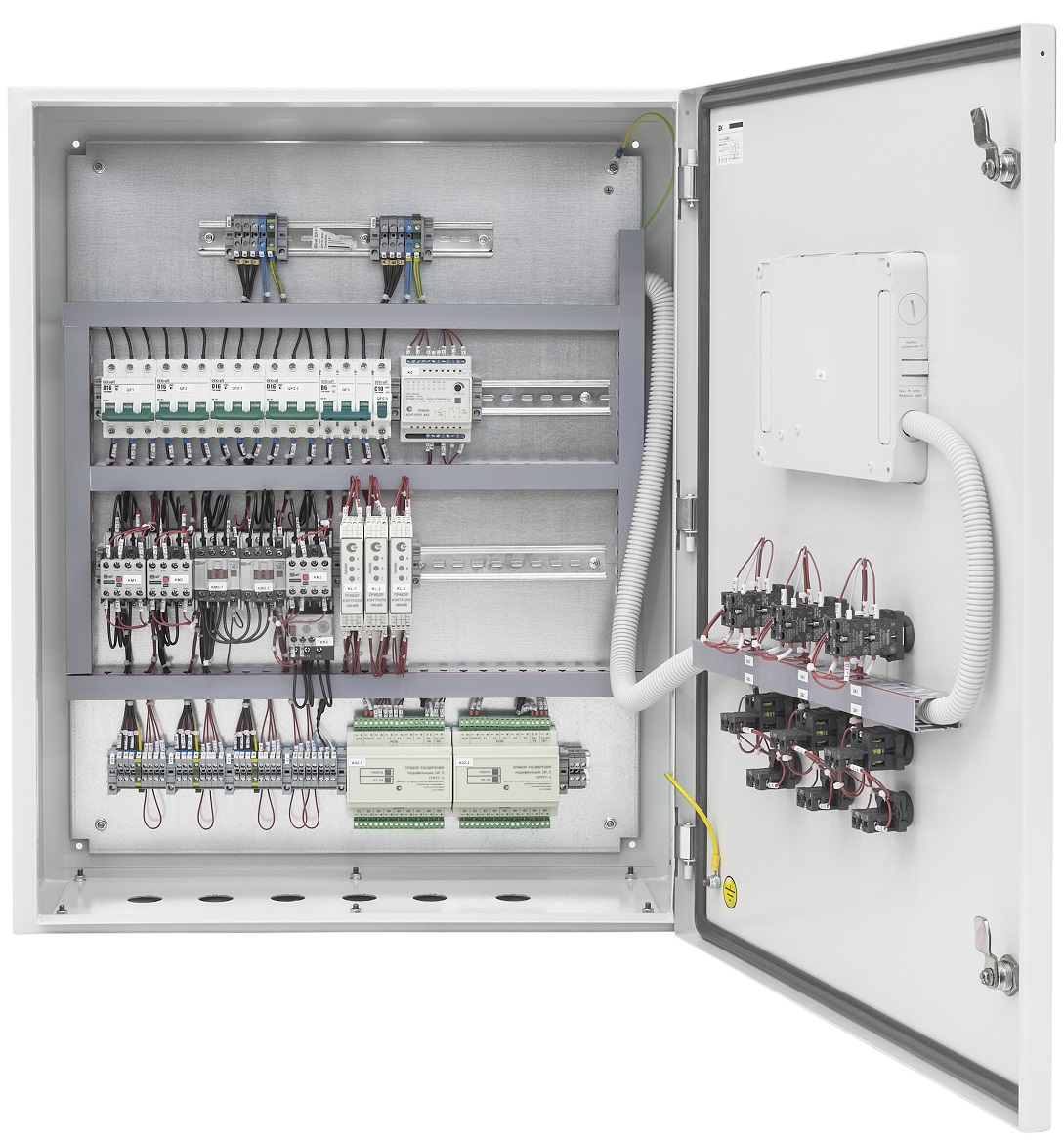

Шкаф аппаратуры коммутации


смотреть все изображения

ШАК
Шкаф аппаратуры коммутации

ШАК является свободно конфигурируемым устройством и предназначен для:

  • коммутации произвольного количества силовых насосов разного назначения, электрозадвижек, компрессоров, вентиляторов, как пожарного, так и бытового назначения, а также реле сигнализации и управления и прочее;
  • электропитания одно/трехфазных нагрузок и нагрузок по постоянному току;
  • коммутации силовых цепей автоматического включения резерва электропитания (АВР).

ШАК позволяет в одном шкафу объединить несколько шкафов типа ШУЗ/ШУВ/ШУН или их аналогов. При этом количество управляемых устройств в ШАК и, как следствие, количество заменяемых шкафов, ограничено, по сути, размерами шкафа, требуемым способом пуска и возможностями прибора управления.

Конфигурирование ШАК осуществляется при помощи программы Конфигуратор.

Аппаратура коммутации ШАК может быть выполнена с использованием комплектующих ABB, Schneider Electric или DEKraft по выбору заказчика.

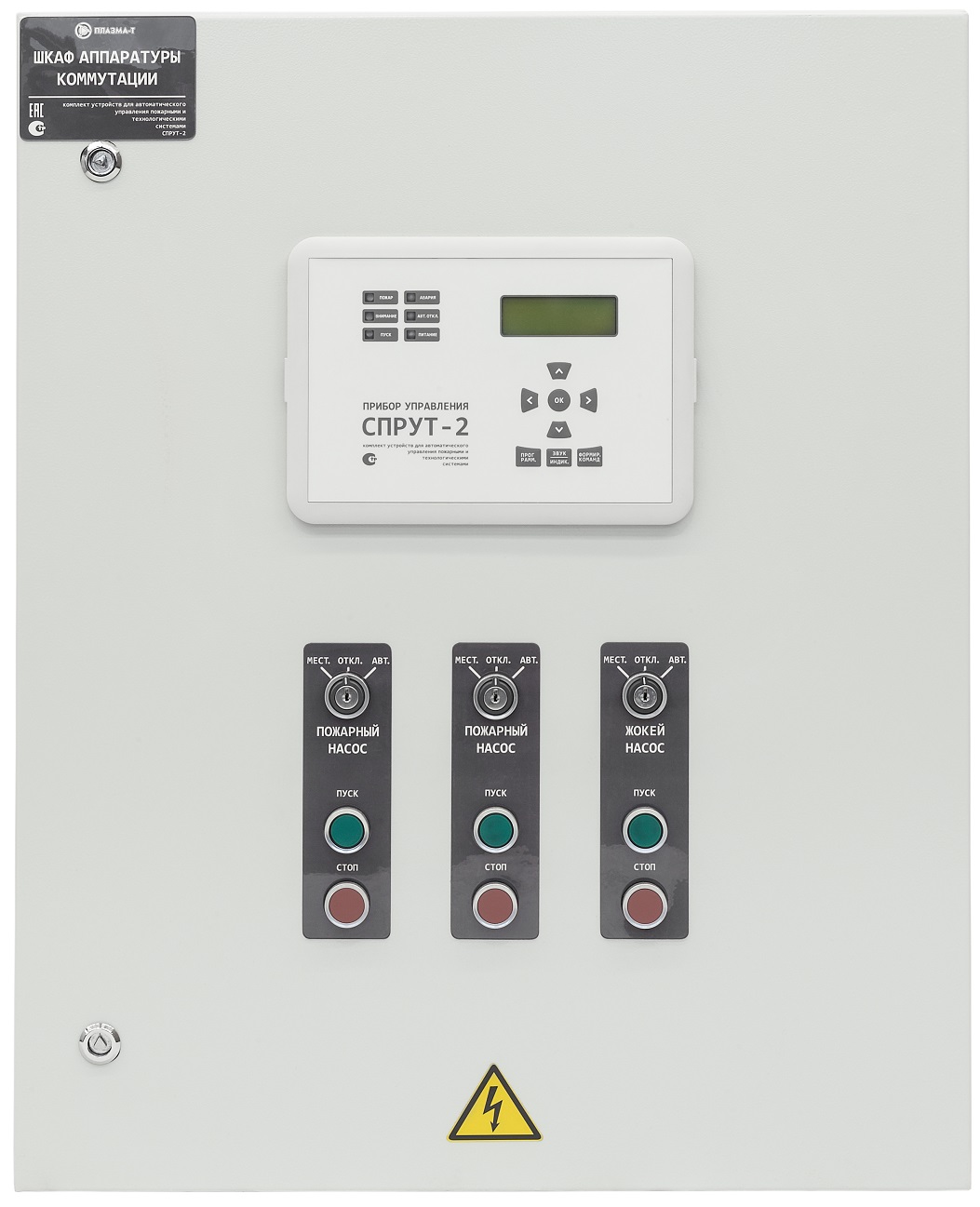

ШАК в качестве шкафа управления пожарными насосами широко применяется в составе насосных установок пожаротушения «Спрут-НС», «Спрут-НС (RU)» и «Спрут-PSL». Пример возможной конфигурации ШАК для управления насосной установкой пожаротушения:

ШАК исполнение ПН/18,5/3L/О + ПН/18,5/3L/Р + Жокей/3/3L/АВР + Задвижка Х/1/1L/АВР - Ш5/ПУPL/2ПР10.5/IP54

Данный ШАК обеспечивает подключение и управление:
  • ПН/18,5/3L/О – основной пожарный насос, мощность 18,5 кВт, привод трехфазный, прямой пуск, подключен к основному электровводу;
  • ПН/18,5/3L/Р – резервный пожарный насос, мощность 18,5 кВт, привод трехфазный, прямой пуск, подключен к резервному электровводу;
  • Жокей/3/3L/АВР – жокей насос, мощность 3 кВт, привод трехфазный, прямой пуск, подключен ко встроенному АВР;
  • Задвижка Х/1/1L/АВР – задвижка пожарная, мощность 1 кВт, привод однофазный, подключена ко встроенному АВР;
  • Ш5 – типоразмер корпуса шкафа 650×1000×300 мм;
  • ПУPL/2ПР10.5 – встроенный в ШАК Прибор управления с модулями ввода-вывода на 20 входов и 10 выходов;
  • IP54 – степень защиты оболочки;
  • Комплектация - DEKraft (по умолчанию, не указывается в исполнении ШАК).
ШАК сертифицированы и соответствуют требованиям ФЗ 123, ТР ЕАЭС 043/2017.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Подробнее

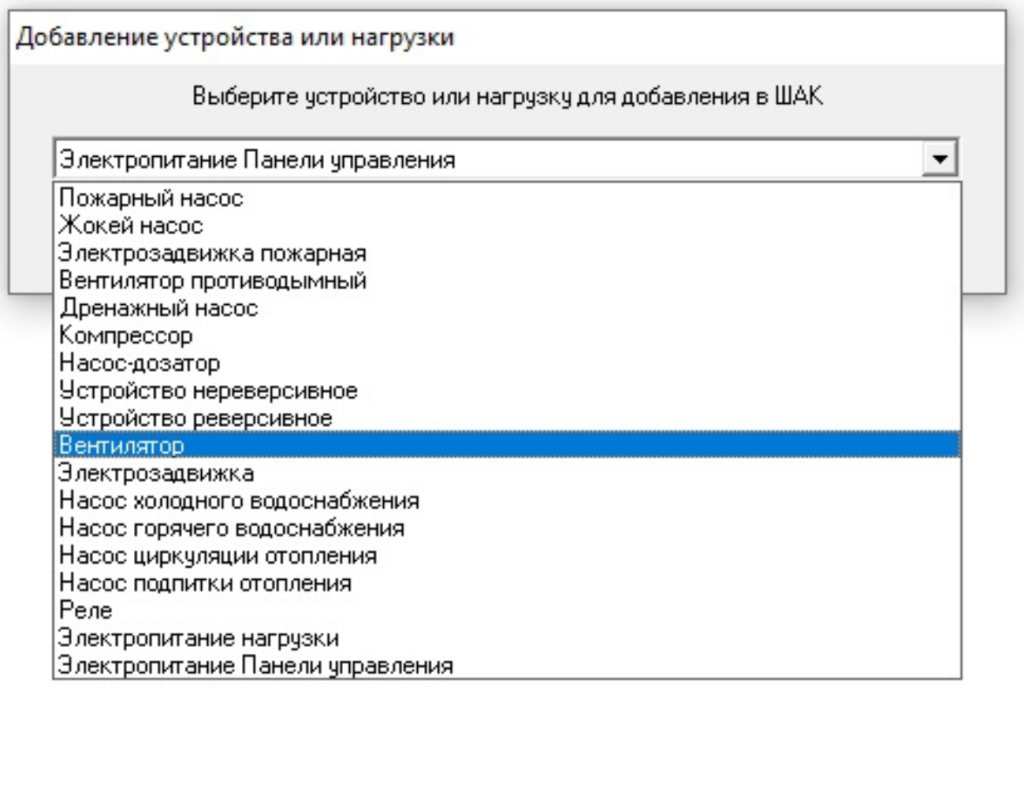

Конфигурирование ШАК и/или проверка заложенной конфигурации осуществляется при помощи удобной и интуитивно понятной программы Конфигуратор, находящейся в открытом доступе.

Скрин конфигуратора_ШАК_0.png

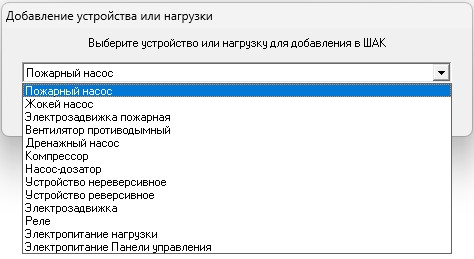

ШАК обеспечивает коммутацию произвольного количества силовых цепей устройств различной мощности и различного назначения, а именно:

  • насосы пожарные для АУПТ;
  • насосы для горячего или холодного водоснабжения;
  • жокей насосы;
  • дренажный насосы;
  • электрозадвижки, в том числе и пожарного назначения;
  • вентиляторы, в том числе и пожарного назначения;
  • произвольные устройства, как нереверсивные, так и реверсивные;
  • реле сигнализации;
  • электропитание внешнего прибора управление и произвольной нагрузки.

В зависимости от выбранной конфигурации на панели ШАК размещается его маркировка.

Для каждого устройства независимо можно выбрать следующие параметры:

  • мощность устройства – до 250 кВт по Конфигуратору, большая мощность доступна по запросу;
  • способ пуска – прямой, звезда/треугольник, с мягким пуском или с преобразователем частоты, возможные варианты пуска зависят от типа устройства;
  • наличие/отсутствие контроля исправности цепи подключения электродвигателя согласно ГОСТ 53325-2012;
  • источник питания, к которому подключается устройство.

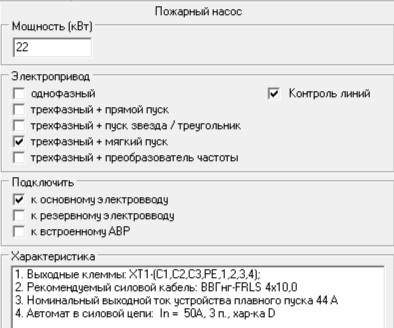

При этом Конфигуратор отображает справочные данные по параметрам для выбранного устройства и рекомендации по типу кабеля.

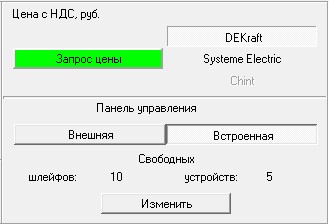

Также Конфигуратор контролирует правильность подбора и в случае необходимости выдаёт различные предупреждения, например:

Скрин_ШАК_запрос цены.jpg

В качестве прибора управления ШАК может применяться:

Аппаратура коммутации ШАК может быть выполнена с использованием комплектующих ABB, Schneider Electric или DEKraft. При этом Конфигуратор выдает актуальные розничные цены на все три варианта комплектации.



При конфигурировании ШАК можно выбрать размер шкафа, степень защиты оболочки (только для DEKraft), а также цвет (серый или красный). При этом Конфигуратор показывает степень заполнения шкафа для данной конфигурации в процентах. В случае заполнения 100% и более выдается предупреждение о превышении.

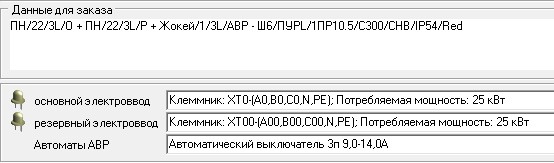

В результате конфигурирования ШАК получается исполнение, которое является основанием для определения цены и заказа на производстве.

При этом Конфигуратор выдаёт справочные параметры по электровводам для выбранного исполнения ШАК в виде Технического описания.

ШАК сертифицированы на соответствие требованиям ТР ТС.




Технические характеристики
Управление от приборов управления СПАС «СПРУТ-2»
Напряжения питания ШАК 380 В, 50 Гц
Напряжение, коммутируемое ШАК 380/220 В, 50 Гц
Максимальная коммутируемая мощность: трехфазного устройства до 250 кВт
однофазного устройства до 5,5 кВт
АВР до 315 кВт
электропитания трехфазной нагрузки ~380 В до 250 кВт
электропитания однофазной нагрузки ~220 В до 18,5 кВт
электропитания однофазной нагрузки -24 В до 0,1 кВт
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Условия для ШАК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP31 или IP54
Климатическое исполнение УХЛ 3.1.
