SmartPS

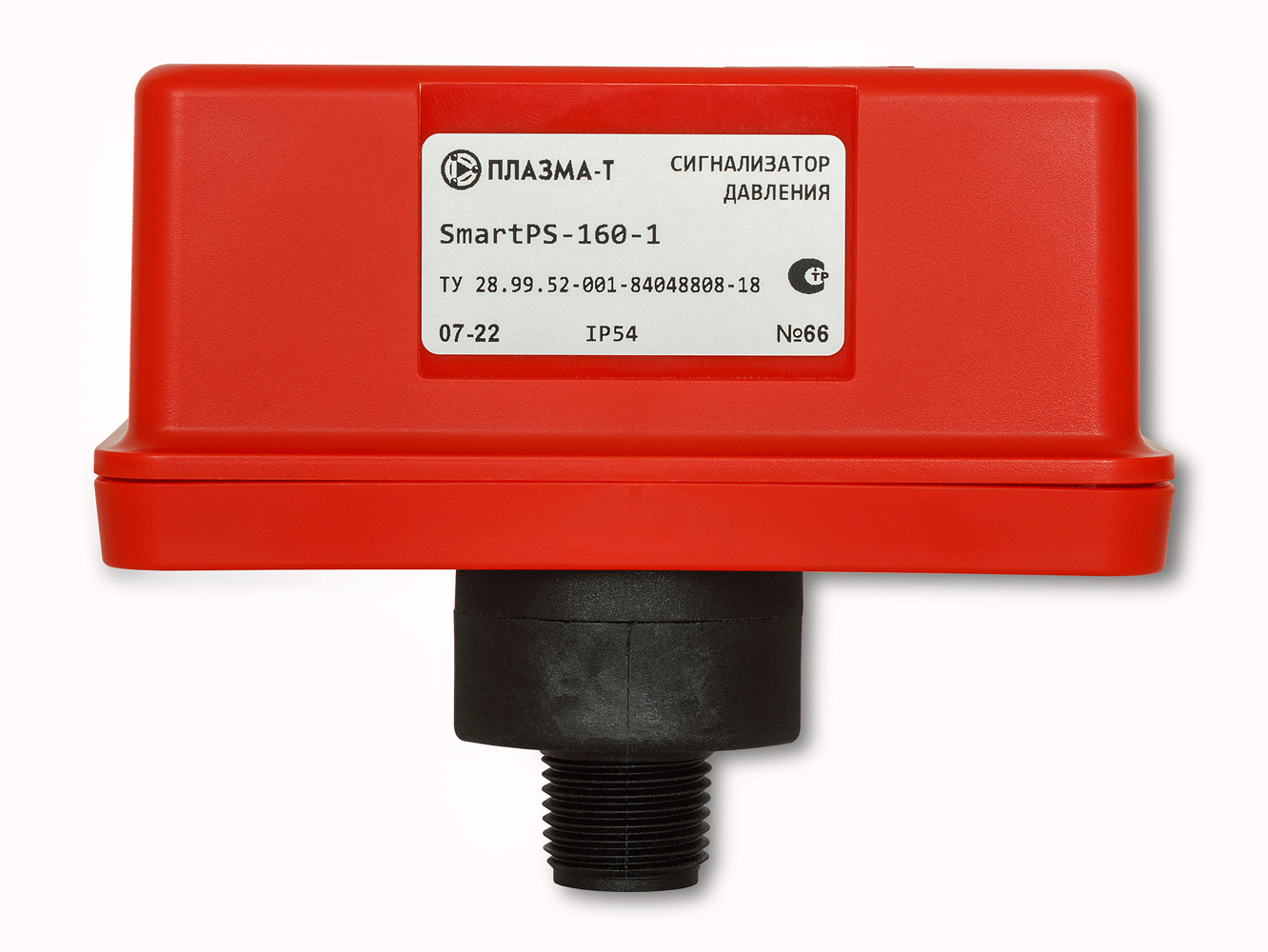

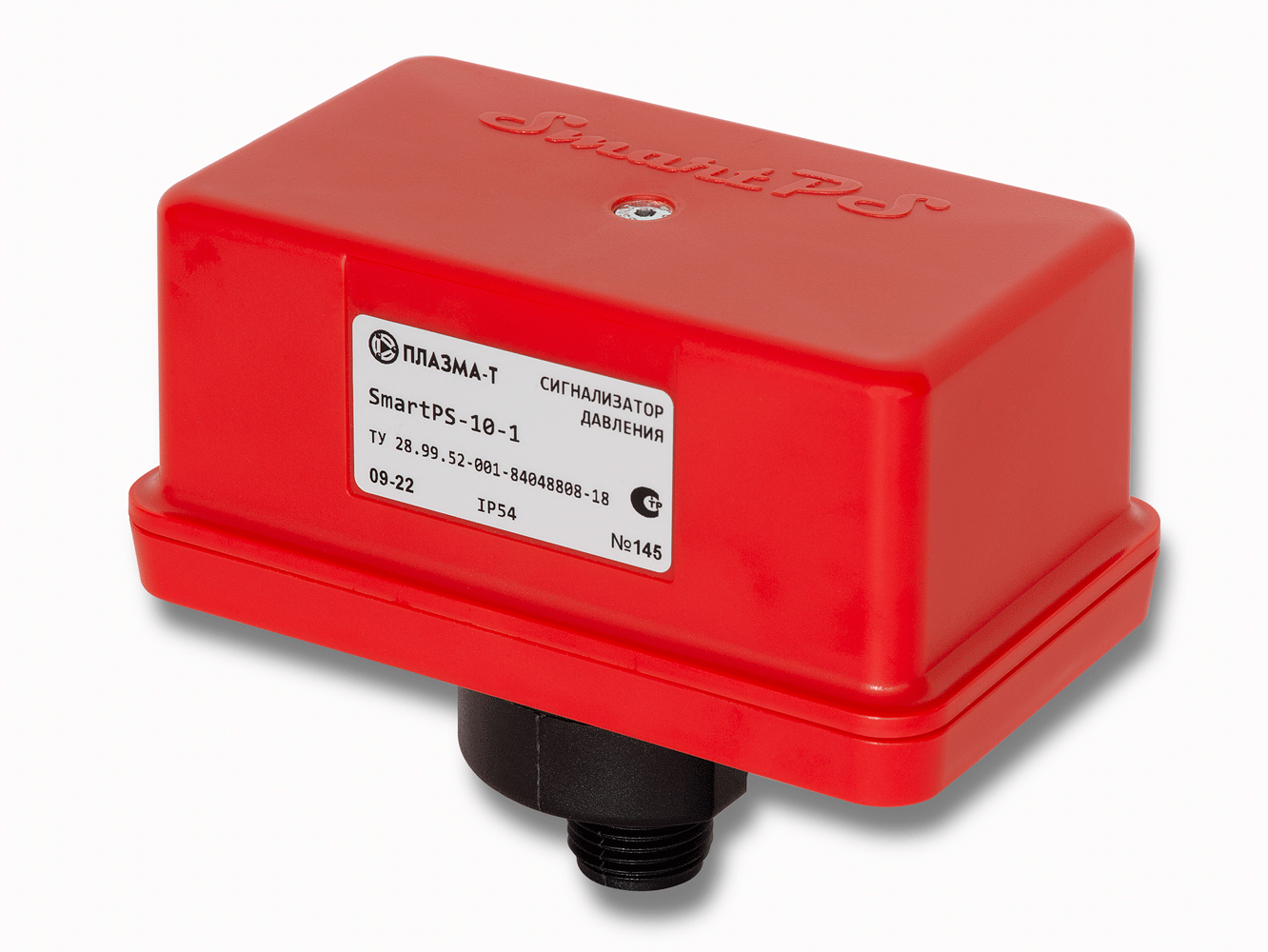

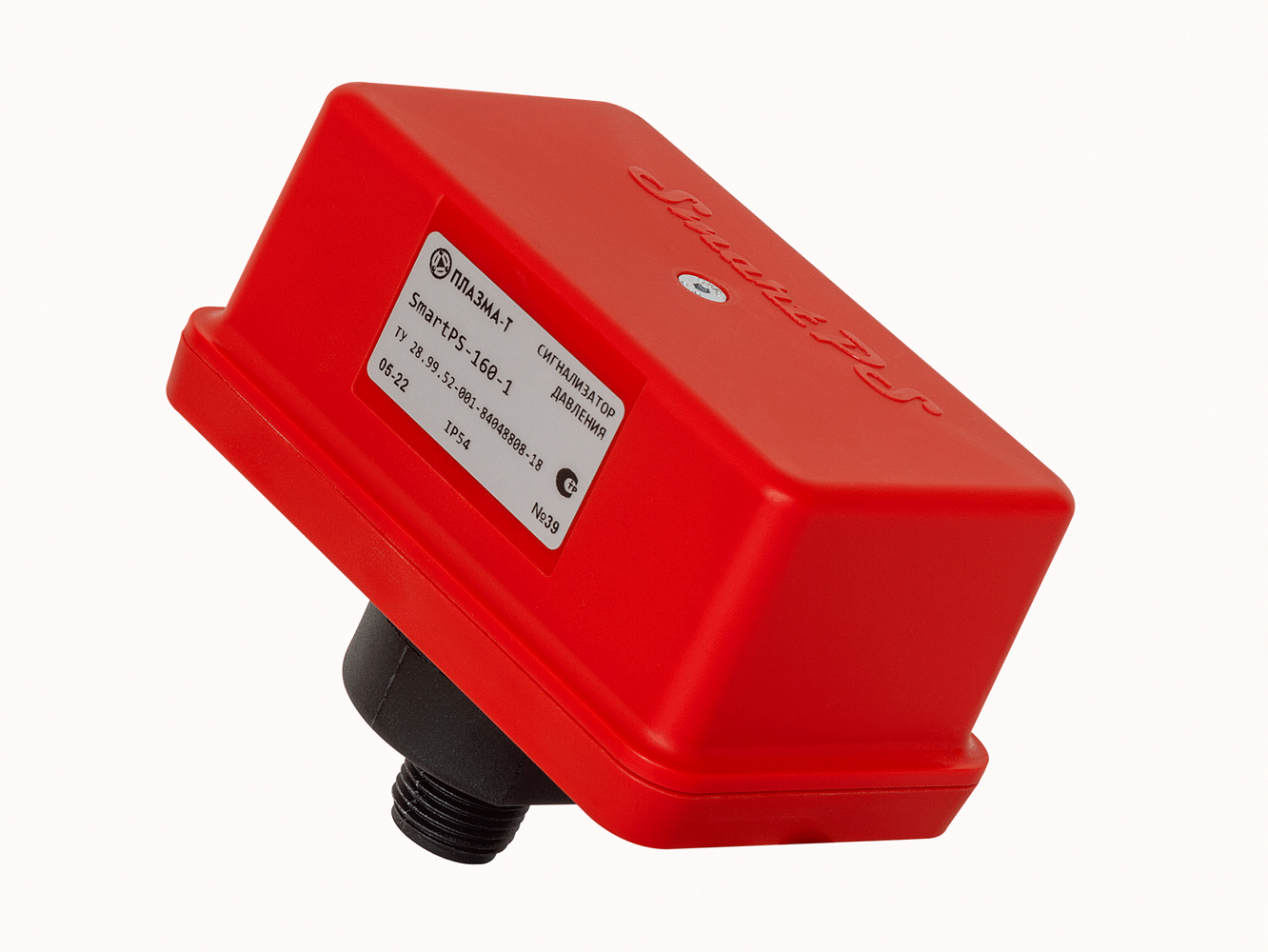

«SmartPS» Сигнализатор давления

Сигнализатор давления «SmartPS» предназначен для коммутации электрических цепей или передачи сигналов в шлейф С300 при достижении давлением заданного значения установки срабатывания.

Сигнализатор «SmartPS» используется в системах: водоснабжения, пожаротушения, внутреннего противопожарного водопровода.

Сигнализатор «SmartPS» обеспечивает сигнализацию изменения уставки давления в трубопроводе или на узле управления при помощи контактов типа: «сухой контакт», с напряжением коммутации не более 30 В и током коммутации не более 0,5 A.

Выпускается в нескольких исполнениях:
  • «SmartPS-10-1/10-2» – Одно/двухканальный сигнализатор давления c рабочим диапазоном давлений от 0,04 МПа до 0,1 МПа;
  • «SmartPS-140-1/140-2» – Одно/двухканальный сигнализатор давления c рабочим диапазоном давлений от 0,15 МПа до 1,4 МПа;
  • «SmartPS-160-1/160-2» – Одно/двухканальный сигнализатор давления c рабочим диапазоном давлений от 0,2 МПа до 1,6 МПа;
  • «SmartPS-С300» – Адресный одноканальный сигнализатор давления.

Условное обозначение при заказе:
Сигнализатор давления SmartPS-P-N-С300 АВУЮ.634.211.052
где    P – максимальное значение диапазона регулировки, метры водяного столба;
N – количество каналов: 1 или 2;
С300 – указывается при установке адресного модуля, подключаемого по интерфейсу С300 к ПАС300.

Подробнее

Конструкция сигнализатора «SmartPS» обеспечивает высокую надежность и при этом простоту в установке: при подсоединении на наружную резьбу рекомендуется нанести небольшое количество герметика, после чего ввернуть сигнализатор в посадочное место. «SmartPS» устанавливается вертикально (резьбой вниз).

Конструкция сигнализатора обеспечивает высокую точность срабатывания — минимальный гистерезис не превышает 0,05 МПа.

Встроенное регулировочное колесико и проградуированная шкала обеспечивают наглядность и удобство настройки сигнализатора давления.

Для удобства подключения «SmartPS» на корпусе сигнализатора предусмотрены две муфты «труба-коробка» и парные клеммные зажимы (вход и выход).

Клеммные зажимы обеспечивают подключение проводов сечением до 2,5 мм.

Сигнализатор давления имеет корпус с уплотнением по контуру крышки, что вместе с муфтами «труба-коробка» обеспечивает степень защиты оболочки IP54.

Сигнализаторы поставляются с заводской настройкой и полностью готовы к установке.

Сигнализатор давления «SmartPS» рассчитан на максимальное давление 2,0 МПа (20 бар).

Для сигнализатора исполнения С300 настройка производится в программе ПРО. В программе ПРО датчик «SmartPS-С300» задается как модуль МС320. Нормально разомкнутые контакты микропереключателя подключены к входу 1 модуля МС320.









Технические характеристики

 SmartPS-10-N

SmartPS-140-N

SmartPS-160-N

       -С300

Максимальное давление

17 бар

20 бар

см. исп. -P

Диапазон регулировки

0,4 ÷ 1 бар

1,5 ÷ 14 бар

 2 ÷ 16 бар

см. исп. -P

Заводская уставка

0,4 ÷ 0,55 бар

-

см. исп. -P

Диапазон возврата (дифференциал),
не более

0,2 бар

0,15 при 1,5 бар

0,2 при 2,0 бар

см. исп. -P

0,7 при 14 бар

0,8 при 16,0 бар

см. исп. -P

Резьбовое присоединение

1/2, наружная резьба

Диапазон рабочих температур

от -20°C до +70°C

Допустимая относительная влажность

до 93% при 40°C

Вид климатического исполнения

УХЛ 3.1.
Тип выходов

перекидной «сухой контакт»

шлейф С300

Количество выходов (каналов) один или два
(зависит от исполнения)
один
Мощность выходных контактов

=30В/до 5А

-
Число срабатываний, не менее

10000

-

Средний срок службы

не менее 10 лет

Степень защиты оболочки

IP54

Габаритные размеры, мм (ШхВхГ)

115,3х66,0х99,8

Масса

не более 0,55 кг
