Шкаф управления «SmartControl»


смотреть все изображения
SmartControl
Шкаф управления «SmartControl»

Шкаф управления «SmartControl» предназначен для работы в составе насосной установки повышения давления хозяйственно-питьевого назначения в зданиях любого назначения и в промышленности.

Шкаф управления «SmartControl» представляет собой функционально законченное низковольтное коммутационное устройство с частотными преобразователями со встроенным контроллером управления.

Конфигурирование «SmartControl» осуществляется при помощи программы Конфигуратор.

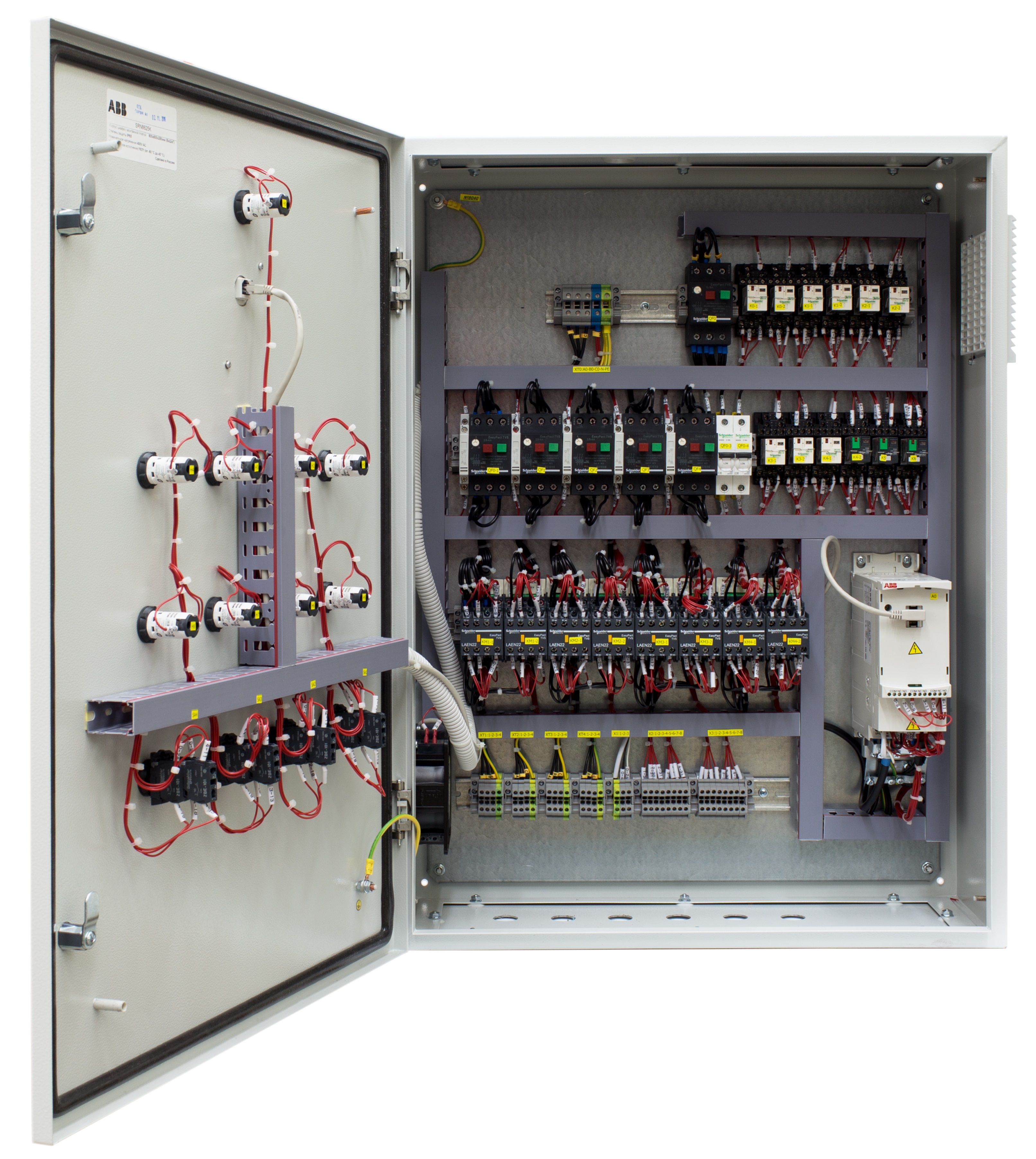

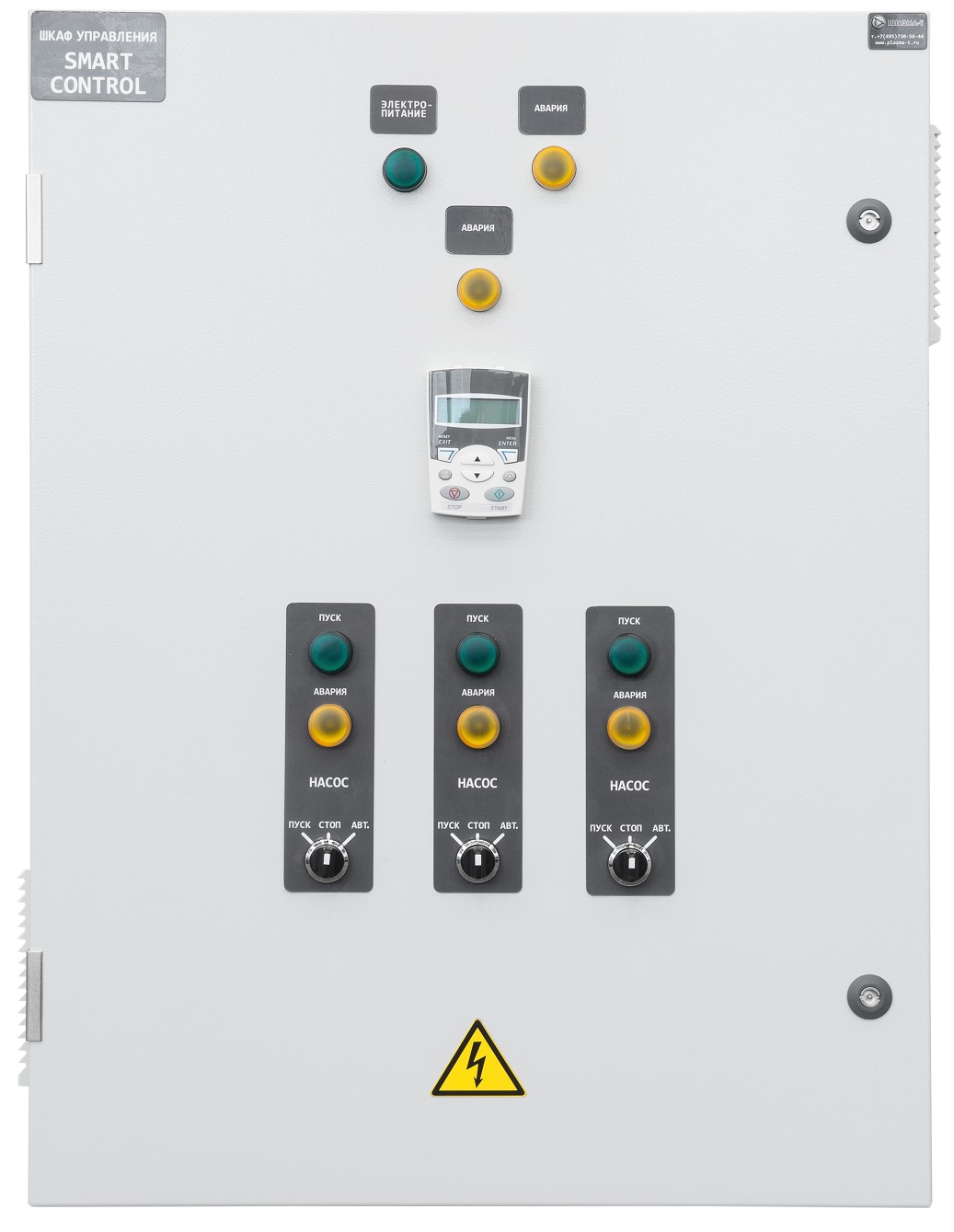

Шкаф управления «SmartControl» применяется как в составе Моноблочных автоматических установок повышения давления «SmartStation», так и для управления другими установками повышения давления ХВС. Пример шкафа управления насосной установкой «SmartStation»:

SmartControl исполнение Нx3/3-Ш5/РМ/АВР/E

  • Нx3/3 - пускорегулирующая аппаратура для управления тремя насосными агрегатами мощностью 3 кВт, управляемые в режиме повышения давления от аналогового датчика давления по схеме «частотный преобразователь на каждый насос»;
  • Ш5 - типоразмер шкафа с габаритами (ШхГхВ) не более 650х300х1000 мм;
  • РМ - резервный мастер (в случае выхода из строя Мастера, его функции выполняет Резервный Мастер);
  • АВР - встроенное устройстов автоматического ввода резерва (для электропитания устройств, подключенных к шкафу управления «SmartControl»);
  • E - опция Industrial Ethernet, возможность интеграции в АСУТП (установлен модуль Modbus TCP);
  • отображение состояния насосной установки производится непосредственно на  панелях управления ПЧ, установленных внутри шкафа «SmartControl».


Подробнее

По умолчанию в частотных преобразователях шкафа «SmartControl» установлены параметры необходимые для ввода установки в эксплуатацию.

Комплектующие, используемые при изготовлении шкафа управления «SmartСontrol», производства компаний DEKraft и CNP.

Работа шкафа управления «SmartСontrol» осуществляется по показаниям аналогового датчика давления с выходным сигналом 4-20 мА.

Шкаф управления «SmartControl»:

  • Поддерживает контроллером, встроенным в частотный преобразователь режим работы частотный преобразователь на каждый насос.
  • Возможное количество насосов – от одного до шести, мощность каждого насоса – от 0,18кВт до 45кВт
  • Отображение состояния установки производится непосредственно на панелях управления ПЧ, установленных внутри шкафа управления. При помощи панелей управления можно получить информацию о заданном значении давления, текущее значение давления в системе, частоте вращения двигателей насосов, а также другие параметры работы установки.
Технические характеристики
Управление Частотные преобразователи со встроенным контроллером
Напряжения питания шкафа управления 380 В, 50 Гц
Минимальная мощность каждого двигателя 0,18 кВт
Максимальная мощность каждого двигателя 45 кВт
Средний срок службы не менее 10 лет
Диапазон рабочих температур 0°C до +40°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP54
Климатическое исполнение УХЛ 3.1.
