С300Ди Извещатель пожарный дымовой с изолятором КЗ


смотреть все изображения

С300Ди

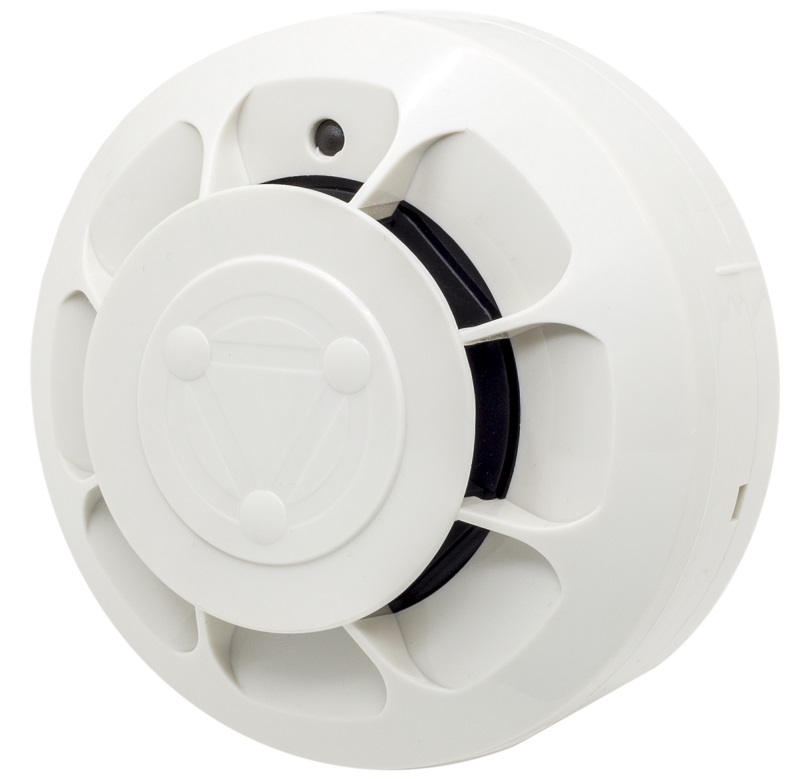

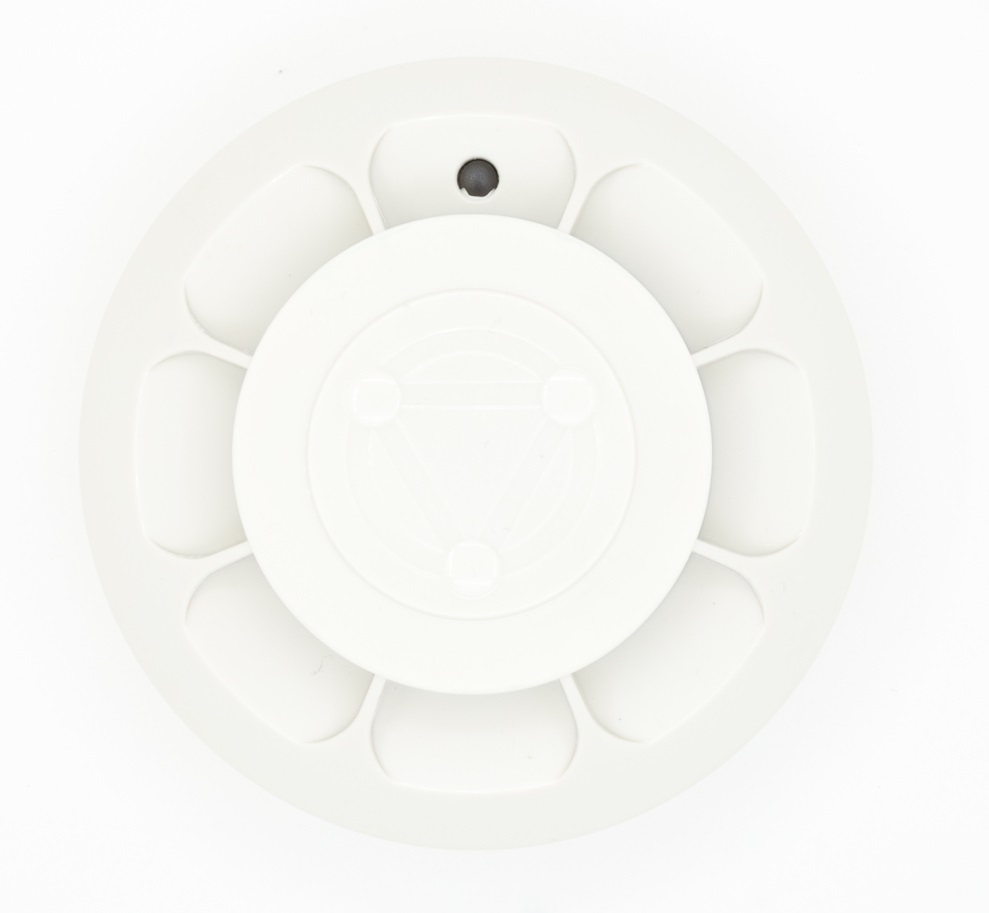

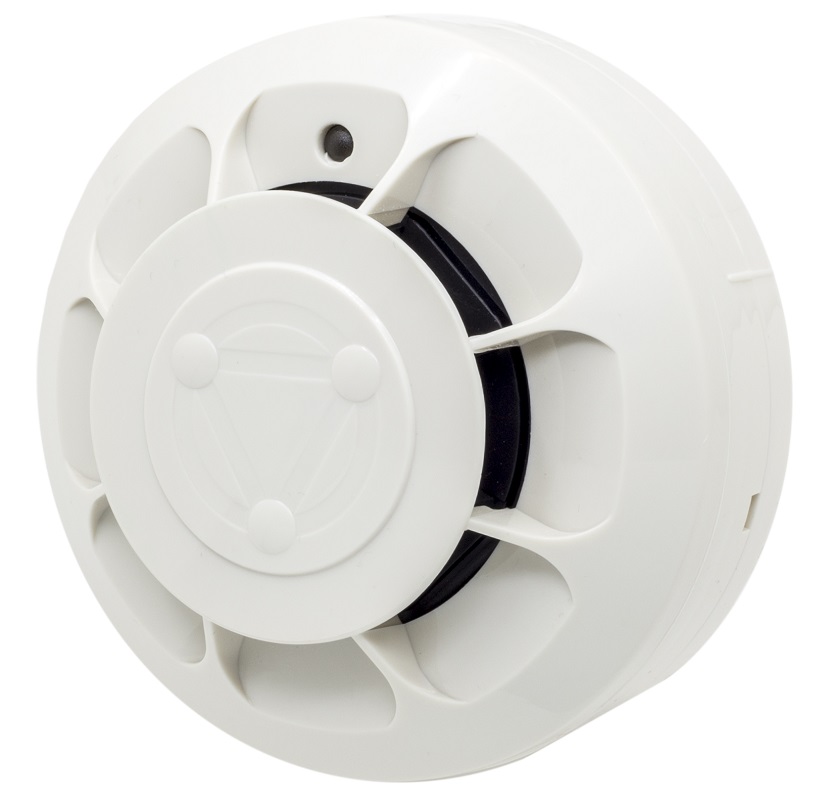

С300Ди Извещатель пожарный дымовой с изолятором КЗ

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП212-С300и «C300Ди» применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического излучения и выдачи соответствующего уровня задымлённости дымовой камеры.

Работает под управлением панели адресной сигнализации ПАС300.

Извещатель имеет встроенный трехцветный светодиодный индикатор, совмещенный с кнопкой тестирования.

Предусмотрена возможность подключения выносного светодиодного индикатора.

Установка извещателя осуществляется в универсальную базу БС300 (поставляется отдельно).

Извещатель допускается устанавливать один на помещение и использовать алгоритм А согласно СП484.1311500.2020.

Извещатель С300Ди имеет встроенный изолятор короткого замыкания.
Подробнее
Изоляция участка линии с КЗ. Встроенные изоляторы КЗ позволяют автоматически отключать поврежденный участок адресного шлейфа, повышая тем самым живучесть системы. При этом индикация на извещателях со сработавшим изолятором КЗ и протокол событий в программе ПРО позволяют быстро локализовать возникшее повреждение.

Конструкция оптической дымовой камеры и самого извещателя, а также микропроцессорная обработка сигнала обеспечивают:

  • равномерный дымозаход с любого направления за счет абсолютно симметричной дымовой камеры;
  • высокую скорость обнаружения пожароопасной ситуации с повышенной достоверностью, а также возможность раннего оповещения за счет наличия предварительного уровня «Внимание»;
  • увеличение времени стабильной работы без изменения чувствительности, вызванной запылением, между техническим обслуживанием извещателя за счет вертикального расположения защитной сетки в дымовой камере, применения антистатического пластика, а также функции автоматической компенсации запыленности;
  • снижение ложных тревог от загрязнений и внешних помех.

Полный контроль работоспособности обеспечивается как на физическом уровне (функция самотестирования в извещателе), так и на программном уровне (постоянный опрос ПАС300), что позволяет устанавливать один С300Д/С300Ди на помещение.

Электронное программирование адреса (0 – заводская установка).

Встроенный трехцветный светодиодный индикатор обеспечивают расширенную индикацию состояний извещателя (неисправность, дублирование адресов, сработка изолятора КЗ, нулевой адрес, нет в базе ПАС300 и т.д.), помимо состояний «Пожар» и «Дежурный режим», что значительно упрощает процессы настройки и обслуживания системы С300 в целом.

Предусмотрена возможность тестирования извещателя при настройке и тестировании системы при помощи кнопки, совмещенной со световодом извещателя. При этом адрес извещателя автоматически отобразится на Центральных приборах индикации (ЦПИ-Light/Pro).

В извещателе предусмотрен уровень предварительной тревоги, формирующий сигнал «Внимание» на ранних стадиях развития пожароопасной ситуации.

Извещатель можно установить в любую из 40 зон контроля в ПАС300 (по умолчанию зона 1).

Программирование параметров С300Д/С300Ди осуществляется при помощи программы ПРО.

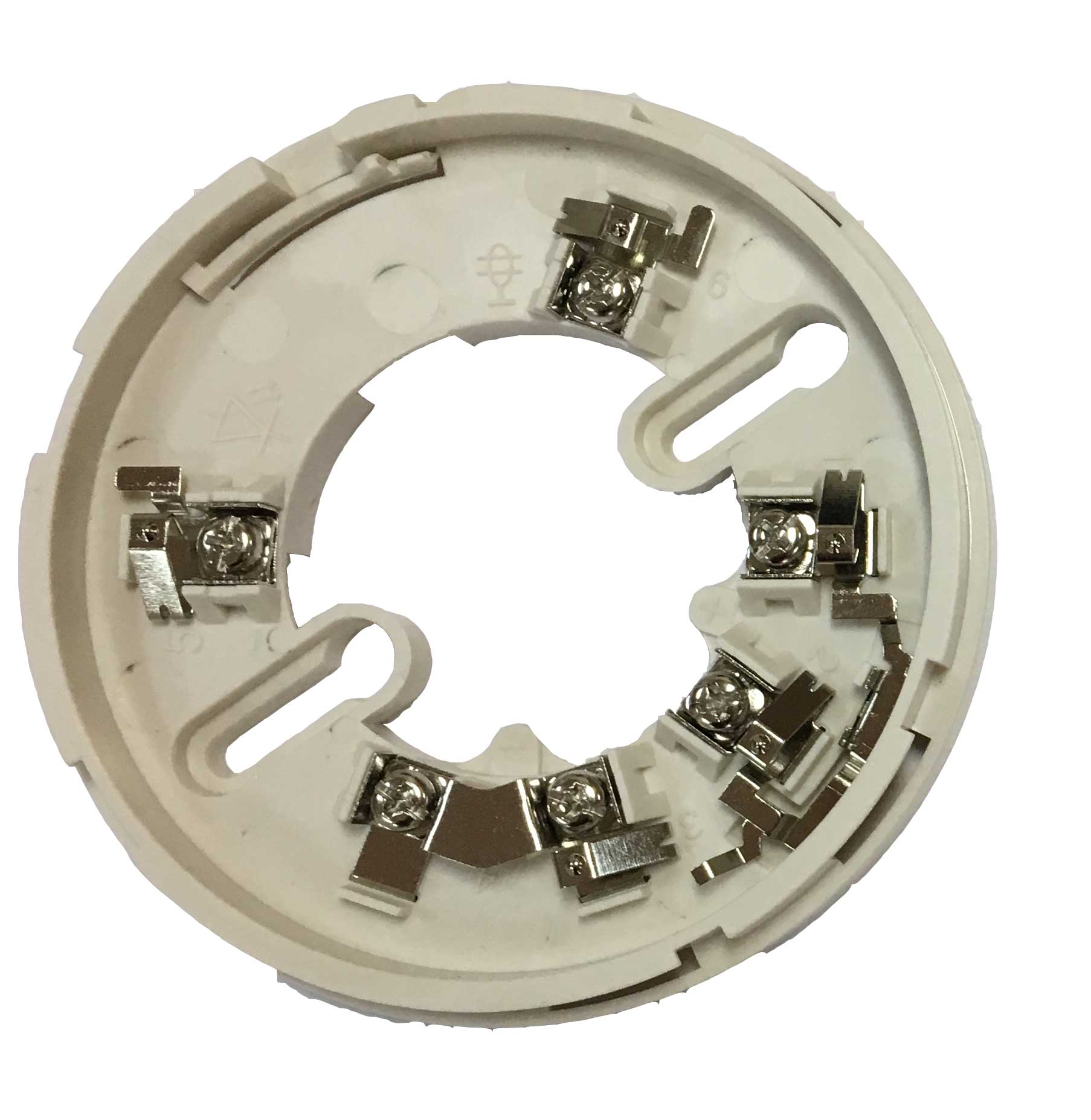

Для монтажа извещателя требуется универсальная база БС300 со встроенной защитой от несанкционированного доступа и возможностью подключения ВУОС.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
Чувствительность извещателя, дБ/м настраиваемая: от 0,05 до 0,2
Площадь, контролируемая одним извещателем, м2 176,6 (при высоте до 15 м), круг радиусом 7,5 м
Интерфейс С300 Электропитание от ПАС300 по интерфейсу С300
Напряжение интерфейса С300, В от 11,5 до 28,0
Потребляемый ток в дежурном режиме 1,0 мА
Изолятор короткого замыкания  есть (только для извещателя C300Ди)
Корпус Цвет корпуса кремово-белый (RAL 9001)
Масса с базой БС300, грамм 140 (база 25)
Габариты с базой БС300, мм диаметр - не более 107; высота - не более 50
Степень защиты оболочки IP41
Диапазон рабочих температур, °С от -40 до +60
Допустимая относительная влажность до 93% при +40 °С
Температура транспортировки и хранения, °С от -50 до +50
Средний срок службы не менее 10 лет
Дополнительный функционал Самотестирование, Автокомпенсация запыленности, Предтревожное сообщение «Внимание», Возможность подключения ВУОС, Защита от несанкционированного снятия
