ПИ-Light / ПИ-Pro

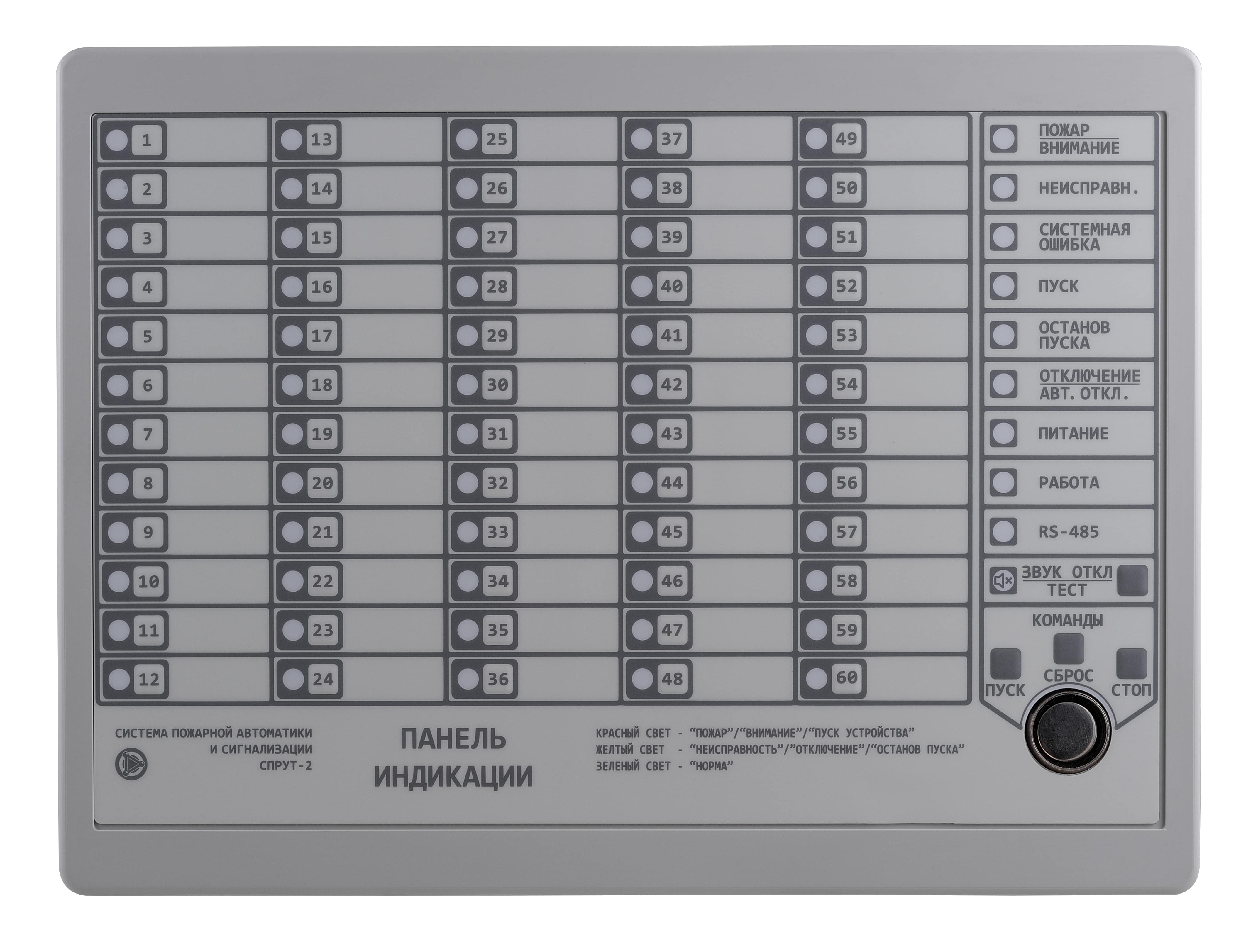

ПИ Панель индикации исполнений Light и Pro

Панель индикации предназначена для световой и звуковой индикации состояния приборов Системы пожарной автоматики и сигнализации «СПРУТ-2», а также состояния подключенного оборудования (шлейфов в панелях управления ПУ/ПУМ, зон в ПАС300, групп в ЦПИ (объединение шлейфов ПУ/ПУМ и зон ПАС300) и устройств. При этом ПИ обеспечивает дистанционное формирование команд.

ПИ выпускается в двух исполнениях:

  • ПИ-Pro – поддерживает всю Систему «СПРУТ-2», два ввода питания (220 В переменного тока и 12-24 В постоянного тока), встроенный ПИН-USB для подключения к ПК, три встроенных программируемых реле, дистанционное формирование команд сброса, а также команд управления устройствами;
  • ПИ-Light – не поддерживает панели управления ПУ-5, ПУ-10 и ПУ-PL, имеет два ввода питания (12-24 В постоянного тока), требуется внешний прибор интеграции ПИН для подключения к ПК, дистанционное формирование команд сброса.

Подробнее

ПИ поддерживает дублированный интерфейс RS-485.

Для расширения возможностей системы допускается применение до 8 ПИ в одной Системе «СПРУТ-2», при этом каждая ПИ (в зависимости от исполнения) может работать с любыми приборами/шлейфами/устройствами из состава СПАС «СПРУТ-2».

ПИ обеспечивает световое отображение сигналов при помощи 60 светодиодных индикаторов (красный, желтый, зеленый). При этом назначение светодиодов, а именно отображение состояния шлейфа, зоны ПАС300, устройства или прибора управления, задается при программировании ПИ про помощи программы ПРО (для ПИ- Light требуется прибор интеграции ПИН).

ПИ обеспечивает индикацию общего состояния подключенного оборудования и самого прибора при помощи 10 обобщенных трехцветных светодиодных индикаторов.

ПИ также обеспечивает звуковую сигнализацию в случае наступления любого из событий – «Пожар», «Тревога», «Внимание», «Авария», «Автоматика отключена», а также «Пуск устройства» и «Работа устройства».

ПИ позволяет дистанционно формировать команды сброса и управления подключенным оборудованием:

  • ПИ-Light позволяет формировать команды сброса, а именно «Сброс прибора», «Сброс ручных команд» для устройств и «Сброс шлейфа/зоны» для ПУМ/ПАС300. При этом выбор нужного шлейфа/зоны/устройства/прибора для формирования команды «сброс» осуществляется перебором при помощи кнопки «Звук откл./Тест»;
  • ПИ-Pro позволяет формировать команды сброса, а именно «Сброс прибора», «Сброс ручных команд» для устройств и «Сброс шлейфа/зоны», а также команды управления «Ручной Пуск» и «Ручной Останов» для устройств для ПУ/ПУМ/ПАС300. При этом выбор нужного шлейфа/зоны/устройства/прибора для управления осуществляется нажатием кнопки, расположенной рядом с нужным светодиодом.

Для перевода ПИ в режим формирования команд необходимо использовать ключ Touch Memory (входит в комплект поставки).

ПИ-Pro имеет пять встроенных реле для передачи сигналов «Пожар», «Внимание», «Неисправность», «Отключение» и «Пуск».

ПИ-Pro может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В или к обоим источникам одновременно.

ПИ-Light имеет два ввода питания постоянного тока с номинальным напряжением 12-24 В.

ПИ выполнена в новом эргономичном пластиковом корпусе.

Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
ПИ-Pro ПИ-Light
Отображение состояния ПУ, ПУ-PL, ПУМ, ПАС, ЦПИ ПУМ, ПАС, ЦПИ
Встроенный ПИН-USB есть нет
Электропитание =11,0÷28,5 В (≤7,5 Вт)
~90÷264 В 47÷63 Гц (≤8,0 ВА) 		2 входа
=11,0÷28,5 В (≤7,5 Вт)
Выход электропитания (при питании от сети 220 В) =24,0 В (≤13,5 Вт) -
Выходы «сухой контакт» 5 реле: ~125 В/0,5 А;
          =30 В/1,0 А 		-
Сигнализация и индикация световая, звуковая
Количество программируемых индикаторов 60
Количество индикаторов, отображающих состояние комплекта 7
Количество индикаторов, отображающих состояние ПИ 3
Интерфейс RS-485 Максимальное количество в сети 8
Скорость обмена 9600 бит/сек
Дублирование есть
Работа с ключами Touch Memory есть
Программирование параметров c лицевой панели/по сети RS-485
Корпус Цвет корпуса светло-серый (RAL9002)
Масса не более 0,9 кг
Габариты, мм (ШхВхГ) 266х198х41
Степень защиты оболочки IP20
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при +40°С
Климатическое исполнение УХЛ 3.1.
Средний срок службы не менее 10 лет
Датчик вскрытия корпуса есть
