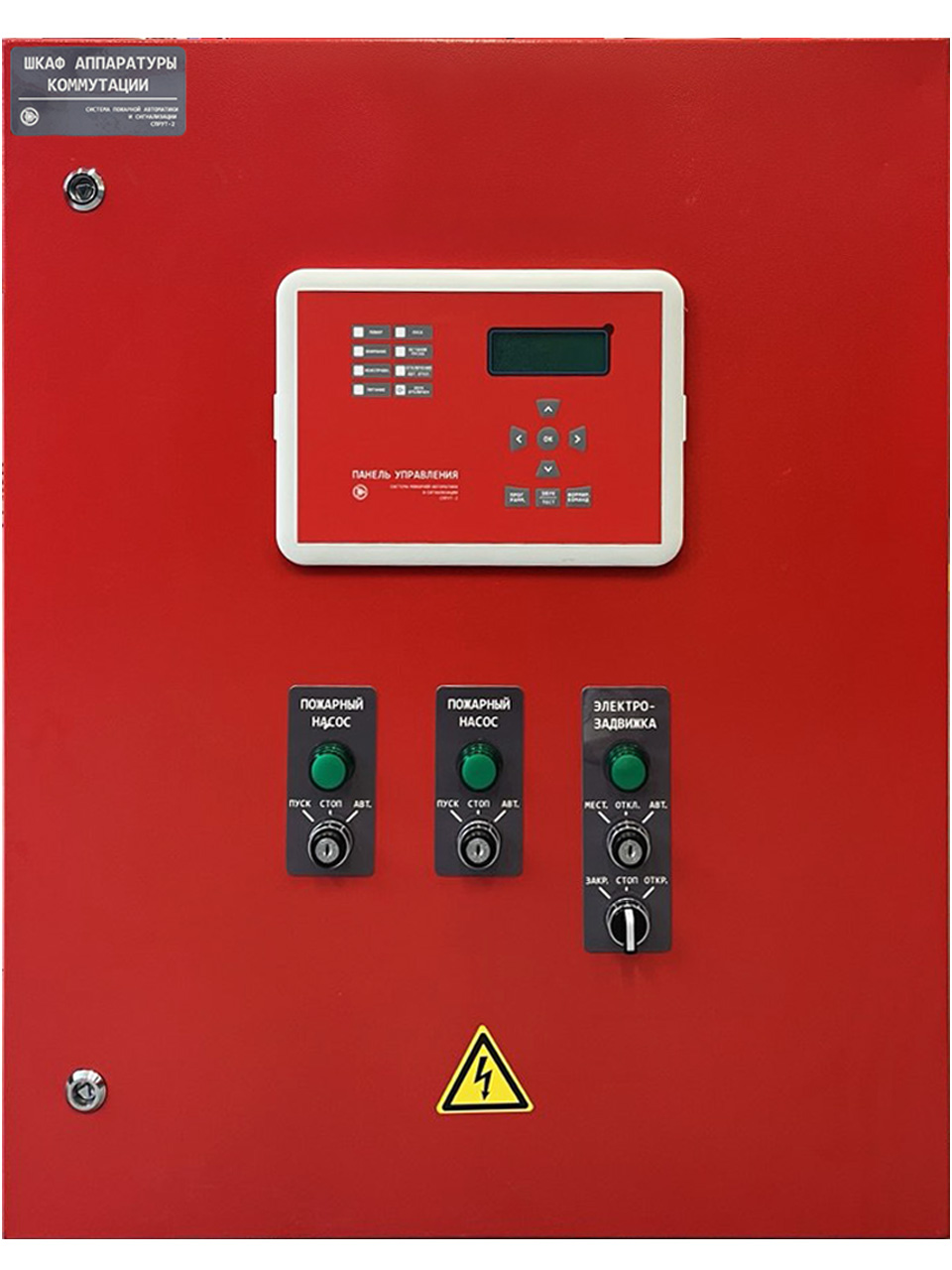

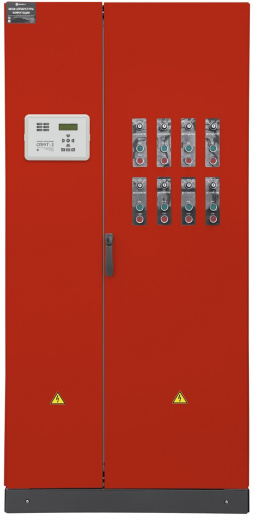

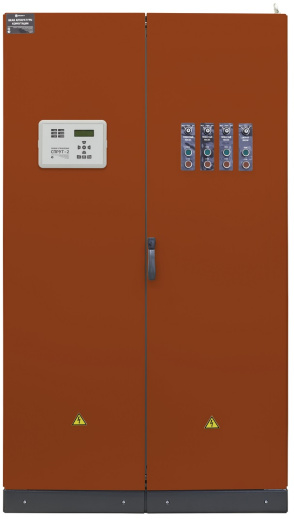

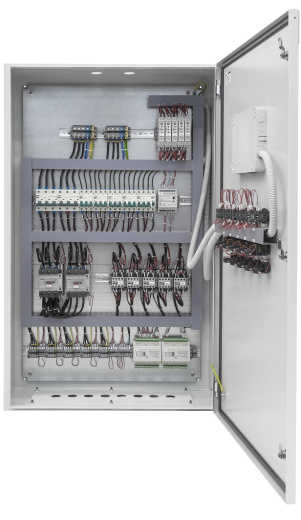

ШАК Шкаф аппаратуры коммутации
ШАК является свободно конфигурируемым устройством и предназначен для:
- коммутации произвольного количества силовых насосов разного назначения, электрозадвижек, компрессоров, вентиляторов, как пожарного, так и бытового назначения, а также реле сигнализации и управления и прочее;
- электропитания одно/трехфазных нагрузок и нагрузок по постоянному току;
- коммутации силовых цепей автоматического включения резерва электропитания (АВР).
Наличие опции: дополнительные сухие контакты «сигнал неисправности электровводов» (СНВ).
Конфигурирование ШАК осуществляется при помощи программы Конфигуратор.
|

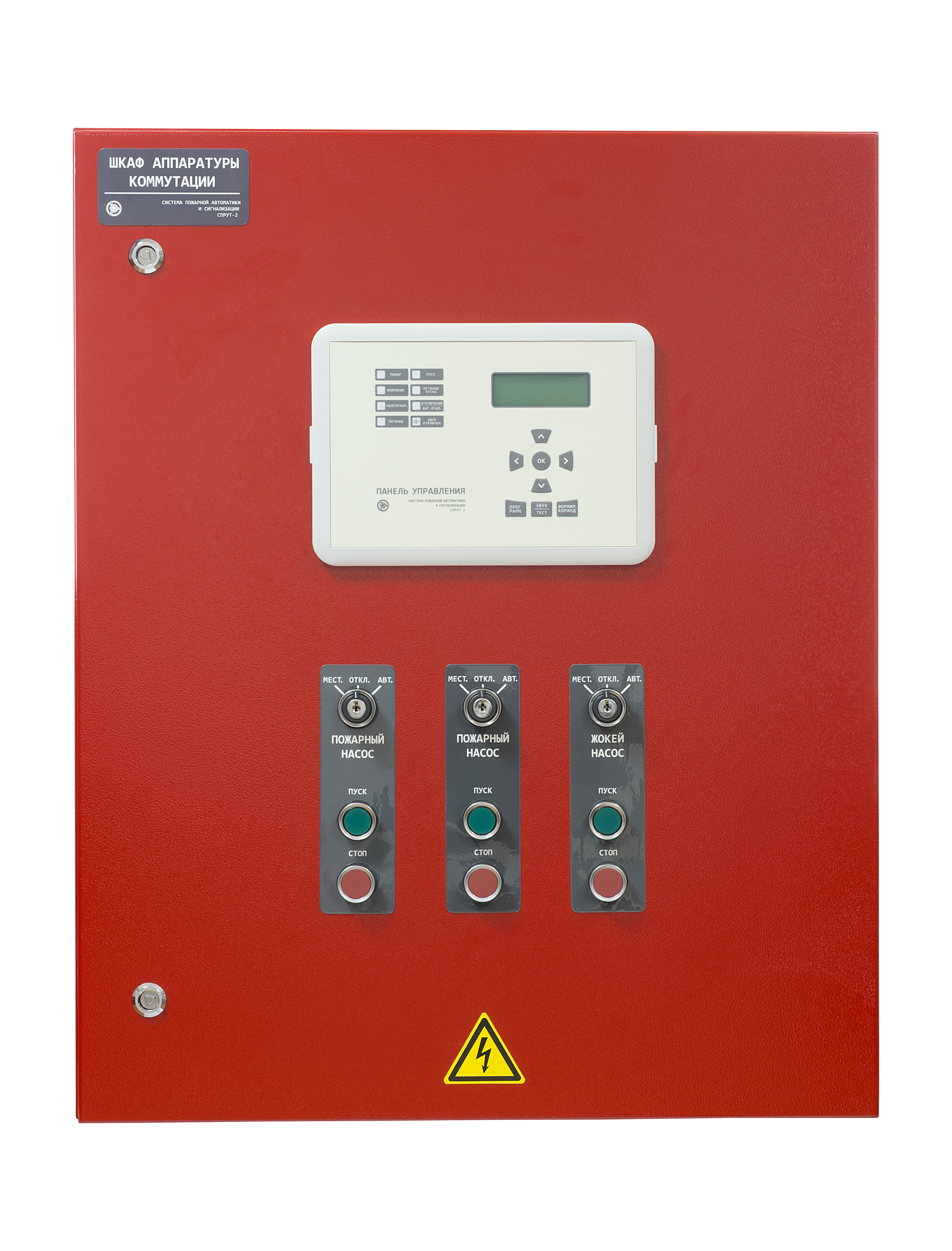

ШАК в качестве шкафа управления пожарными насосами широко применяется в составе насосных установок пожаротушения «Спрут-НС» и «Спрут-PSL». Пример возможной конфигурации ШАК для управления насосной установкой пожаротушения: ШАК исполнение ПН/37/3/О + ПН/37/3/Р + Жокей/2,2/3/АВР - Ш4/ПУPL/ПР10.5/IP54 Данное исполнение означает, что:
- в ШАК встроена Панель расширения модификации 10.5 (ПР-10.5) - пожарного насоса с номинальной мощностью 37 кВт и прямым способом пуск (подключен к резервному вводу электропитания), - жокей насоса с номинальной мощностью 2,2 кВт и прямым способом пуска (подключен к встроенному АВР). - степень защиты оболочки IP54 |
Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.
* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.
Конфигурирование ШАК и/или проверка заложенной конфигурации осуществляется при помощи удобной и интуитивно понятной программы Конфигуратор, находящейся в открытом доступе.
ШАК обеспечивает коммутацию произвольного количества силовых цепей устройств различной мощности и различного назначения, а именно:
- насосы пожарные для АУПТ;
- насосы для горячего или холодного водоснабжения;
- жокей насосы;
- дренажный насосы;
- электрозадвижки, в том числе и пожарного назначения;
- вентиляторы, в том числе и пожарного назначения;
- произвольные устройства, как нереверсивные, так и реверсивные;
- реле сигнализации;
- электропитание внешнего прибора управление и произвольной нагрузки.

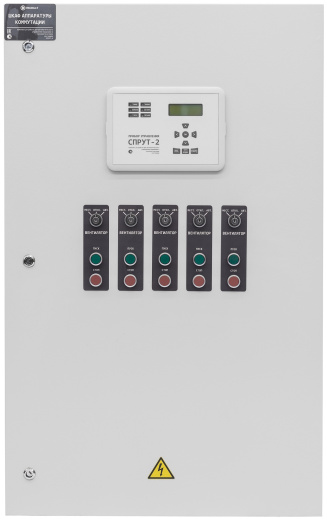

В зависимости от выбранной конфигурации на панели ШАК размещается его маркировка.
Для каждого устройства независимо можно выбрать следующие параметры:
- мощность устройства – до 250 кВт по Конфигуратору, большая мощность доступна по запросу;
- способ пуска – прямой, звезда/треугольник, с мягким пуском или с преобразователем частоты, возможные варианты пуска зависят от типа устройства;
- наличие/отсутствие контроля исправности цепи подключения электродвигателя согласно ГОСТ 53325-2012;
- источник питания, к которому подключается устройство.
При этом Конфигуратор отображает справочные данные по параметрам для выбранного устройства и рекомендации по типу кабеля.
Также Конфигуратор контролирует правильность подбора и в случае необходимости выдаёт различные предупреждения, например:
В качестве прибора управления ШАК может применяться:
- ПУ-5 или ПУ-10 внешняя;
- ПУ-PL, встроенная в ШАК. При этом Конфигуратор отображает количество свободных для подключения и конфигурирования входов и выходов ПУ;
- Прибор управления стороннего производителя по запросу.

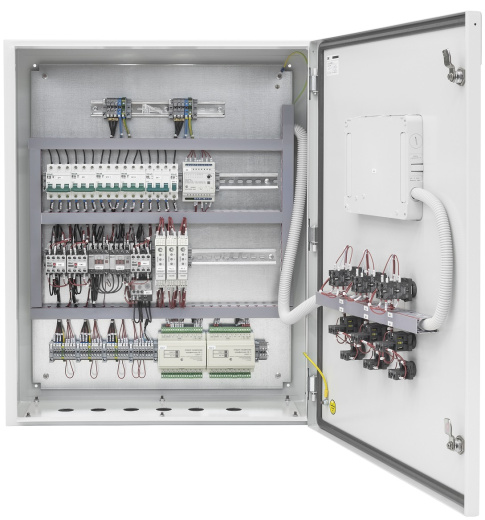

Аппаратура коммутации ШАК может быть выполнена с использованием комплектующих ABB, Schneider Electric или DEKraft. При этом Конфигуратор выдает актуальные розничные цены на все три варианта комплектации.

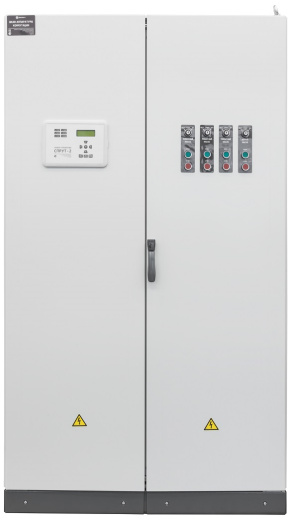

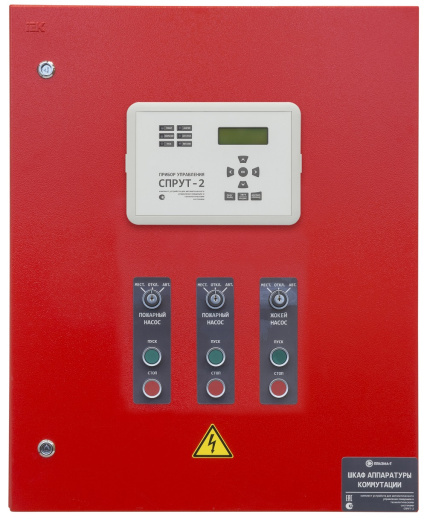

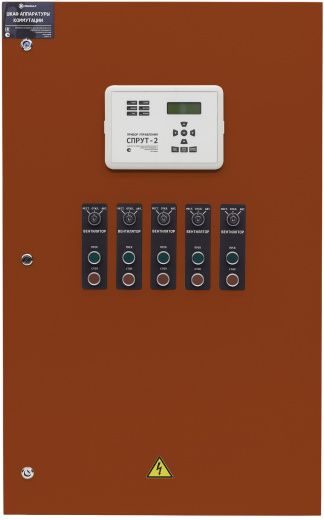

При конфигурировании ШАК можно выбрать размер шкафа, степень защиты оболочки (только для DEKraft), а также цвет (серый или красный). При этом Конфигуратор показывает степень заполнения шкафа для данной конфигурации в процентах. В случае заполнения 100% и более выдается предупреждение о превышении.
В результате конфигурирования ШАК получается исполнение, которое является основанием для определения цены и заказа на производстве.
При этом Конфигуратор выдаёт справочные параметры по электровводам для выбранного исполнения ШАК в виде Технического описания.
ШАК сертифицированы на соответствие требованиям ТР ТС.
| Технические характеристики | ||

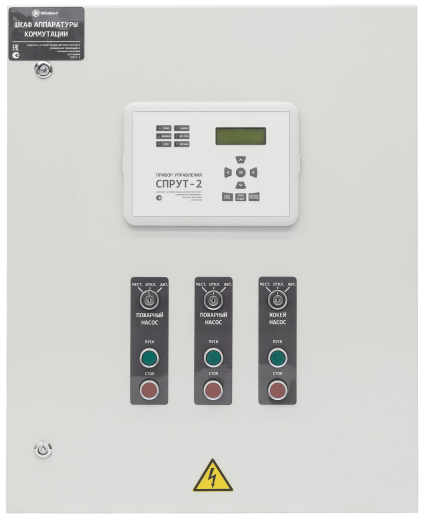

| Управление | от панели управления СПАС «СПРУТ-2» | |
| Напряжения питания ШАК | 380 В, 50 Гц | |
| Напряжение, коммутируемое ШАК | 380/220 В, 50 Гц | |
| Максимальная коммутируемая мощность: | трехфазного устройства | до 250 кВт |
| однофазного устройства | до 5,5 кВт | |
| АВР | до 315 кВт | |
| электропитания трехфазной нагрузки ~380 В | до 250 кВт | |
| электропитания однофазной нагрузки ~220 В | до 18,5 кВт | |
| электропитания однофазной нагрузки -24 В | до 0,1 кВт | |
| Средний срок службы | не менее 10 лет | |
| Диапазон рабочих температур | от -10°C до +55°C | |
| Условия для ШАК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) |
Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час. |
|
| Допустимая относительная влажность | до 93% при 40°C | |
| Степень защиты оболочки | IP31 или IP54 | |
| Климатическое исполнение | УХЛ 3.1. | |
