Спрут-PSL

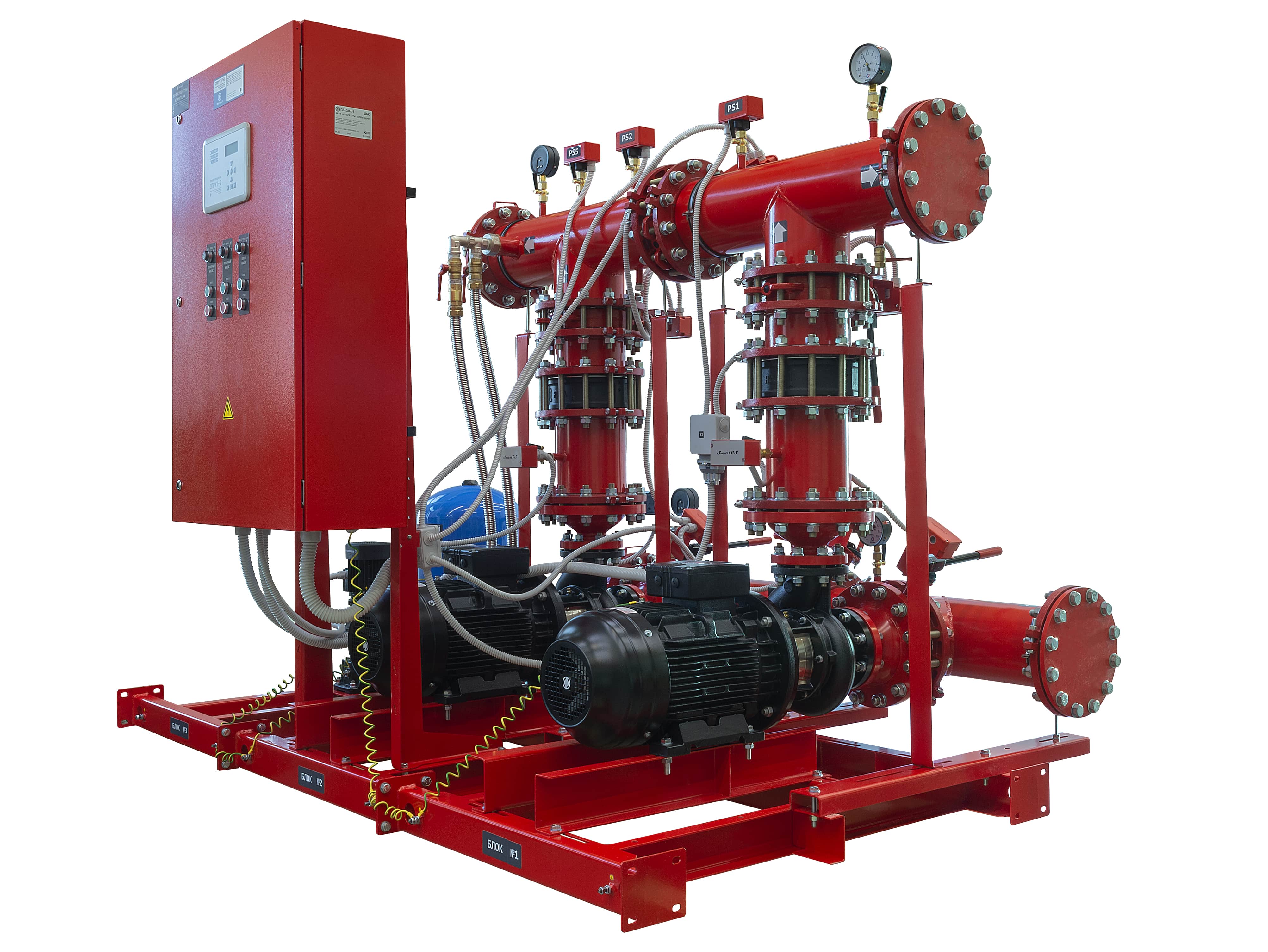

Моноблочная автоматическая насосная установка «Спрут-PSL»

Моноблочные автоматические насосные установки «Спрут-PSL» предназначены для повышения давления воды или раствора пенообразователя в автоматических системах водяного и пенного пожаротушения, а также внутреннего противопожарного водопровода.

Установки «Спрут-PSL» являются аналогами моноблочных автоматических насосных установок «Спрут-НС». Это удешевлённые насосные установки (в сравнении с установками «Спрут-НС»), в которых заменен материал трубопровода с нержавеющей стали на черную с дальнейшей порошковой окраской.

Моноблочные насосные установки производятся на базе насосных агрегатов отечественного и зарубежного производства компаний: ООО «Плазма-Т», ООО ПКФ «Линас», «WILO SE», «CNP», «Hydroo», «MasDaf».

Также, как и «Спрут-НС», «Спрут-PSL» является установкой, управляемой панелью управления Системы пожарной автоматики и сигнализации «СПРУТ-2», и, как следствие, данная установка интегрируется в общую систему противопожарной защиты, построенной на автоматике «СПРУТ-2», на уровне интерфейса RS-485.

«Спрут-PSL» укомплектовывается запорной арматурой с автоматическим контролем открытого и закрытого положения запорного механизма (опция доступна при конфигурировании установки), показывающими манометрами, сигнализаторами давления, приборами автоматизации и силовым коммутационным оборудованием, датчиком защиты от сухого хода (опция). Установка поставляется налаженной, прошедшей приемосдаточные испытания, полностью собранной или разделенной на блоки (опция) для удобства проведения погрузо-разгрузочных работ и транспортировки до места монтажа - блоки можно проносить в помещения с узкими коридорами и проемами (900 мм).

В состав установки, при необходимости, может входить автоматический водопитатель (жокей насос) в комплекте с мембранным расширительным баком и аппаратурой управления данным насосом.

Подбор параметров и выбор исполнения насосной установки и шкафа аппаратуры коммутации осуществляется при помощи программы «Конфигуратор».
Подробнее

Конструкция блоков обеспечивает быструю и надежную сборку установки на месте.

Насосная установка «Спрут-PSL» полностью смонтирована и испытана на заводе-изготовителе, что обеспечивает ее высокое качество и надежность в эксплуатации.

Управление установкой осуществляется от панели управления, встроенной в шкаф аппаратуры коммутации (ШАК) Системы «Спрут-2», что обеспечивает:

  • полное соответствие требованиям пожарной безопасности (контроль соединительных линий, включая силовые линии непосредственно до двигателей, контроль выхода устройств на режим работы и т.д.);
  • уменьшение пусковых токов и гидравлических ударов путем применения схемы «звезда-треугольник», либо устройств плавного пуска или электронных регуляторов частоты вращения. Выбор вида пуска осуществляется при конфигурировании установки;
  • применение электронных регуляторов частоты вращения также позволяет отказаться от применения регуляторов давления при скачках давления воды на вводе в здание;
  • интеграцию в общую систему пожарной безопасности здания с выходом на единый диспетчерский пульт.

Возможно изготовление насосных установок автоматической системы пожаротушения с большим количеством рабочих насосных агрегатов по согласованию с заводом-изготовителем.

Технические характеристики
Максимальная температура окружающей среды +40 °C
Допустимая температура воды в системе максимальная +70 °C
минимальная 0 °C
Максимально допустимое рабочее давление * на входе 6 Атм.
на выходе 16 Атм.
Электропитание установки 1 или 2 электроввода: 3~380 В ±10%, 50 ±1 Гц
Степень защиты оболочек от воздействия окружающей среды для насосов, не ниже IP54
для автоматики, не ниже IP44
для электросилового шкафа, не ниже IP54
Средний срок службы не менее 10  лет

* Сумма значений давления воды на всасывающем патрубке насоса и давления нагнетания насоса на закрытую задвижку никогда не должна превышать максимально допустимое рабочее давление на выходе насосной установки и самого насосного агрегата!!! Максимально допустимое рабочее давление насосного агрегата определяется его паспортом.
