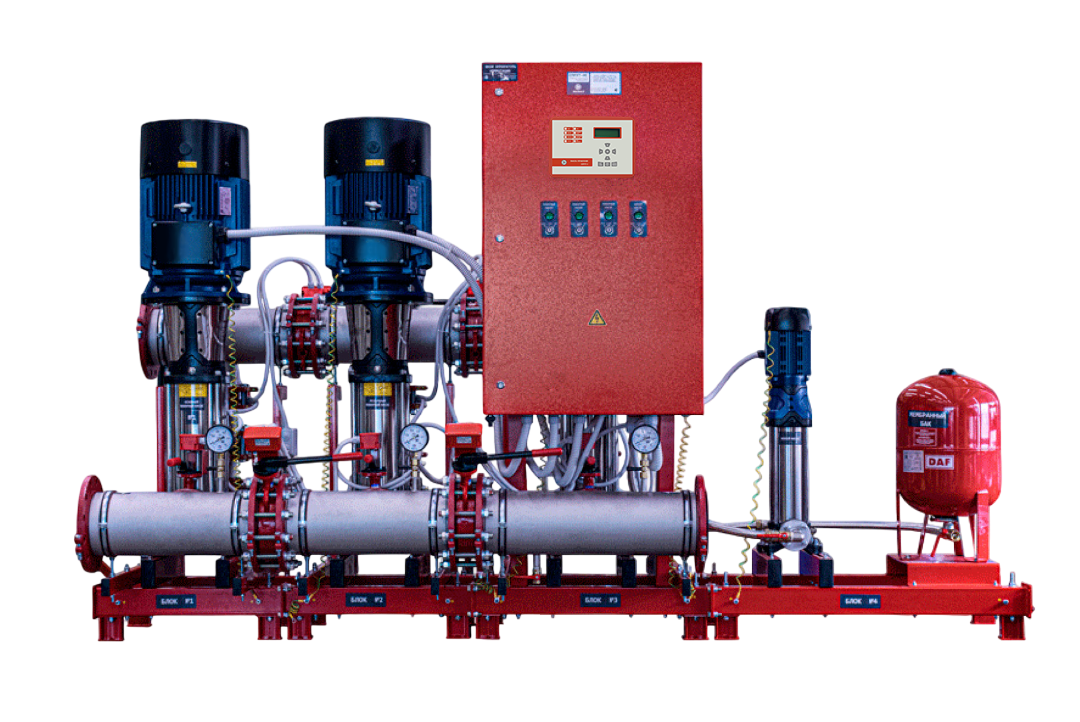

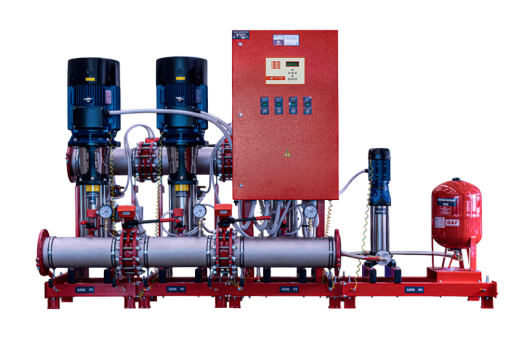

Адресная моноблочная автоматическая насосная установка «Спрут-НС-А»
Адресная насосная установка «Спрут-НС-А» предназначена для работы в установках автоматического водяного и пенного пожаротушения различных типов, в установках противопожарного водопровода, водоснабжения и повышения давления в зданиях любого назначения и в промышленности. Адресная насосная установка «Спрут-НС-А» входит в состав адресного комплекса «Спрут».
Адресный шлейф насосной установки «Спрут-НС-А» предназначен для объединения противопожарного оборудования и обеспечивает согласованную работу адресной периферии, такой как:
- адресная насосная установка «Спрут-НС-А»;
- адресная установка узлов управления «Спрут-КС-А»;
- адресные узлы управления;
- адресные блоки дренчерной завесы «Спрут-БДЗ-А»;
- адресные эксгаустеры «Спрут-ЭКС»;
- адресные датчики положения затвора «SmartFly-C300»;
- адресные сигнализаторы потока жидкости;
- адресные сигнализаторы «SmartPS-C300»;
- адресные датчики положения пожарных кранов и пр.
Область применения «Спрут-НС-А»:
- автоматические спринклерные установки пожаротушения;
- автоматические дренчерные установки пожаротушения;
- автоматические спринклерно-дренчерные установки пожаротушения;
- системы внутреннего и наружного противопожарного водопровода.

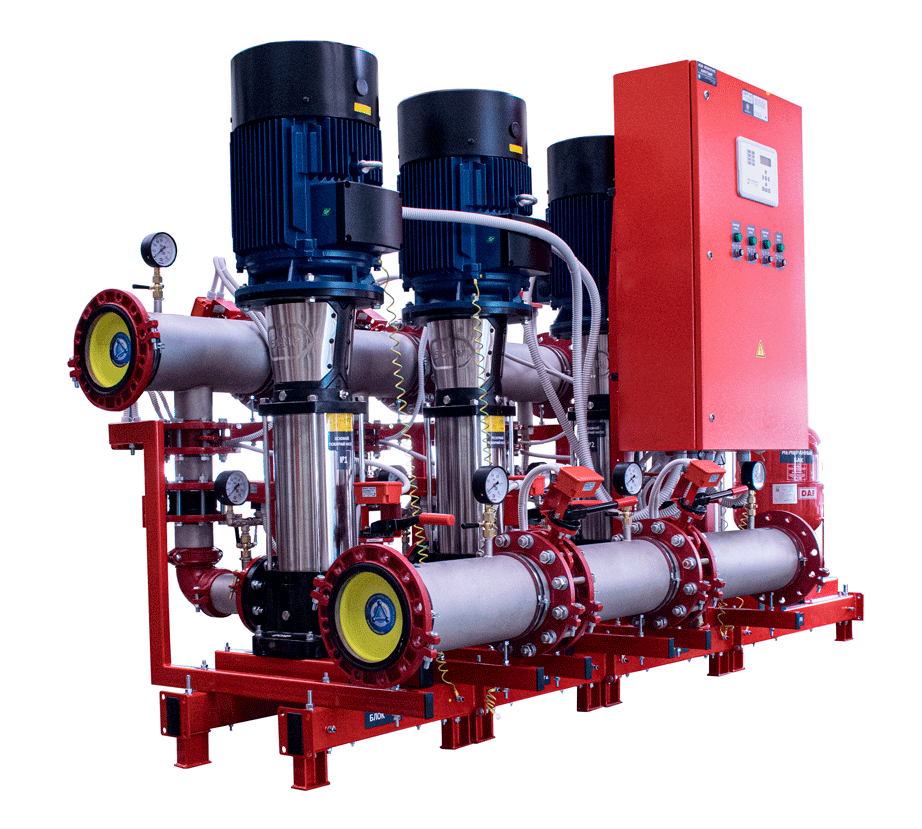

Адресные моноблочные насосные установки производятся на базе насосных агрегатов ведущих отечественных и зарубежных производителей: Плазма-Т, WILO, CNP, Hydroo, MasDaf и других. Количество рабочих насосных агрегатов определяется проектом и может быть выбрано в соответствии с требованиями заказчика по согласованию с заводом-изготовителем.
Адресная насосная установка «Спрут-НС-А» поставляются в комплекте со шкафом аппаратуры коммутации (ШАК), который является составным модулем комплексной системы пожарной автоматики и сигнализации (СПАС) «СПРУТ-2». На лицевой панели ШАК встроена панель управления (ПУ-PL), которая обеспечивает:
- полное соответствие требованиям пожарной безопасности (контроль соединительных линий, включая силовые линии непосредственно до двигателей, контроль выхода устройств на режим работы и т.д.);
- уменьшение пусковых токов и гидравлических ударов путем применения схемы «звезда-треугольник», устройств плавного пуска или частотных преобразователей. Выбор вида пуска осуществляется при конфигурировании установки;
- интеграцию в общую систему пожарной безопасности здания с выходом на единый диспетчерский пульт.
Адресные насосные установки «Спрут-НС-А» поставляются в полной заводской готовности: оборудование смонтировано и прошло испытания на заводе-изготовителе, что гарантирует высокое качество и надежность эксплуатации.
Модульная конструкция установки обеспечивает удобную транспортировку, пронос в дверные проемы шириной 900 мм и быстрый монтаж в ограниченных пространствах.
Подбор параметров и выбор исполнения насосной установки и шкафа аппаратуры коммутации осуществляется при помощи программы «Конфигуратор».
|
Пример записи при заказе: Адресная насосная установка «Спрут-НС-А» исполнение [2xNBS 80-200/222-55/2 + CRS 5-12A + Мембранный бак] 200Э/ПД + Защита от сухого хода + Расходомер/Т/100 + ШАК исполнение ПН/55/3МL/О + ПН/55/3МL/Р + Жокей/2,2/3L/АВР + Нагрузка/0,005/24В/АВР + Задвижка Х/1/3L/АВР + Задвижка Х/1/3L/АВР + Нагрузка/1/1/АВР - Ш20/ПУPL/2ПР10.5/С300/IP54/Red/Фундамент Состав основного оборудования такой насосной установки будет следующий:
|
Насосная установка соответствует требованиям ТР ТС 010/2011, ТР ТС 020/2011, СП 485.1311500.2020, СП 10.13130.2020, СП 484.1311500.2020.
Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.
Автоматическая установка пожаротушения (АУП):
- алгоритм работы насосной установки реализован в соответствии с требованиями СП485.1311500.2020;
- в дежурном режиме насосная установка поддерживает рабочее давление в системе при помощи жокей-насоса, включающемся и выключающемся по сигналам Пуск/Стоп от сигнализатора давления на напорном коллекторе установки;
- пуск насосной установки осуществляется при пожаре по одному из поступивших сигналов на ШАК или их комбинации:
- падение давления в напорном коллекторе АУП,
- срабатывание сигнализаторов давления в обвязке узлов управления,
- команда управления от пожарной сигнализации;
- при пуске пожарных насосов для жокей насоса формируется команда Стоп;
- для работы насосной установки в широком диапазоне расходов применяется несколько рабочих пожарных насосов (до 5 + 1 резервный) с каскадным пуском. При аварии любого из рабочих пожарных насосов для аварийного насоса формируется команда Стоп и включается резервный насос.
Система внутреннего противопожарного водопровода (ВПВ):
- алгоритм работы насосной установки реализован в соответствии с требованиями СП10.13130.2020;
- в дежурном режиме система ВПВ находится под давлением от городской сети, также давление может поддерживаться жокей-насосом, либо используется сухотруб;
- при поступлении сигнала автоматического или дистанционного пуска от кнопок, датчиков положения пожарного крана (ДППК) или АПС производится автоматическая проверка давления воды в системе. При достаточном давлении воды в системе автоматический пуск пожарного насоса автоматически отменяется до момента снижения давления воды, требующего включения пожарного насосного агрегата. Одновременно с сигналом автоматического или дистанционного пуска пожарных насосов или открытием клапана пожарного крана поступает сигнал для открытия электрифицированной задвижки на обводной линии водомера на вводе водопровода. При аварии пожарного насоса для него формируется команда стоп и включается резервный насос.
| Технические характеристики | ||
| Максимальная температура окружающей среды | +40 °C | |
| Допустимая температура воды в системе | максимальная | +70 °C |
| минимальная | 0 °C | |
| Максимально допустимое рабочее давление * | на входе | 6 Атм. |
| на выходе | до 16 Атм./ 25 Атм. ** | |
| Электропитание станции | 1 или 2 электроввода: 3~380 В ±10%, 50 ±1 Гц | |
| Степень защиты оболочек от воздействия окружающей среды | для насосов, не ниже | IP54 |
| для автоматики, не ниже | IP44 | |
| для электросилового шкафа, не ниже | IP54 | |
| Средний срок службы не менее | 10 лет | |
* Сумма значений давления воды на всасывающем патрубке насоса и давления нагнетания насоса на закрытую задвижку никогда не должна превышать максимально допустимое рабочее давление на выходе насосной установки и самого насосного агрегата!!! Максимально допустимое рабочее давление насосного агрегата определяется его паспортом.
** при выборе автоматической установки исполнения 25 Бар (PN25) следует учесть, что: - номинальное рабочее давление системы должно быть не более 20 Бар; - максимально возможная уставка на срабатывание пожарных насосов не более 18,4 Бар.
