Шкаф управления задвижкой ШУЗ (архив)


смотреть все изображения

ШУЗ

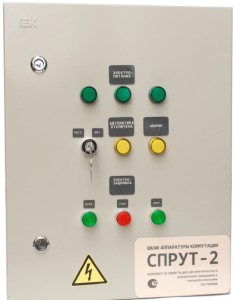

Шкаф управления задвижкой ШУЗ (архив)
ШУЗ предназначен для управления одно/трехфазным электроприводом задвижки практически всех известных производителей на рынке в режиме «Местный пуск» с лицевой панели ШУЗ или по сигналам любого модуля управления в режиме «Автоматический пуск» с отображением состояния задвижки при помощи световой индикации и с передачей сигналов состояния на модуль управления.
  • ШУЗ - универсальный шкаф, предназначенный для работы с любым типом электрозадвижек;
  • ШУЗ работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход на 24В/220В;
  • Отображение режимов "Авария", "Автоматика откл.", "Электропитание" на встроенных световых индикаторах.
  • ШУЗ имеет пространство для монтажа модуля управления внутри шкафа;
  • Наличие встроенного источника питания на 24В;
  • ШУЗ согласно ГОСТ 53325-2012 обеспечивает контроль исправности линий связи до электропривода задвижки;
  • Наличие функции автоматического закрытия электрофицированной задвижки после снятия напряжения с управляющего реле.
  • Индикация открытого/закрытого состояния и заклинивания задвижки;
  • Аппаратура коммутации трех производителей: DEKraft, Schneider-electric, ABB (в зависимости от исполнения);
  • Степень защиты оболочкой – IP31 или IP 54 (в зависимости от исполнения).
ШУЗ сертифицирован на применение в составе Комплекта устройств для автоматического управления пожарными и технологическими системами "СПРУТ-2", а также на соответствие требованиям ТР ТС Исполнения ШУЗ:
  • ШУЗ/IP31 - комплектация DEK, IP31
  • ШУЗ/IP54 - комплектация DEK, IP54
  • ШУЗ/IP54/SE - комплектация SE, IP54
  • ШУЗ/IP54/АВВ - комплектация ABB, IP54
Подробнее
a:2:{s:4:"TEXT";s:514:"          ";s:4:"TYPE";s:4:"HTML";}
Схемы подключения, BIM модели для REVITСкачать
Схема подключения ШУЗ [АРХИВ]
Схемы подключения ШУЗ к модулям M220E, M221E (System Sensor) [АРХИВ]
Схемы подключения ШУЗ к Поток-3Н, С2000-4, Сигнал-10 (Болид) [АРХИВ]
Схемы подключения ШУЗ к ПУ, ПУМ, ПУМ-4.2 (Плазма-Т) [АРХИВ]
