ПУМ-4.2
Панель управления малая модификации 4.2 (архив)

Панель управления малая модификации 4.2 снята с производстваПосмотрите товары новой Системы адресно-аналоговой сигнализации "С300", соответствующей всем текущим нормативным требованиям и гарантией 7 лет: https://plazma-t.ru/catalog/pozharnaya-avtomatika/adresno-analogovaya-signalizatsiya-s300/.

ПУМ-4.2 предназначена для автоматического управления:

  • оборудованием пожаротушения;
  • дымоудалением и вентиляцией;
  • оповещением;
  • технологическим оборудованием.

ПУМ-4.2 обеспечивает контроль 4 шлейфов, 2 входов для местного пуска и управление двумя исполнительными устройствами.

Каждый выход ПУМ-4.2 является универсальным и может использоваться в двух режимах: - перекидной «сухой контакт» с коммутацией нагрузки до ~250 В, 8 А; - управление устройствами с питанием на =12-24 В/~220 В с контролем исправности цепей управления (~250 В, 8 А).

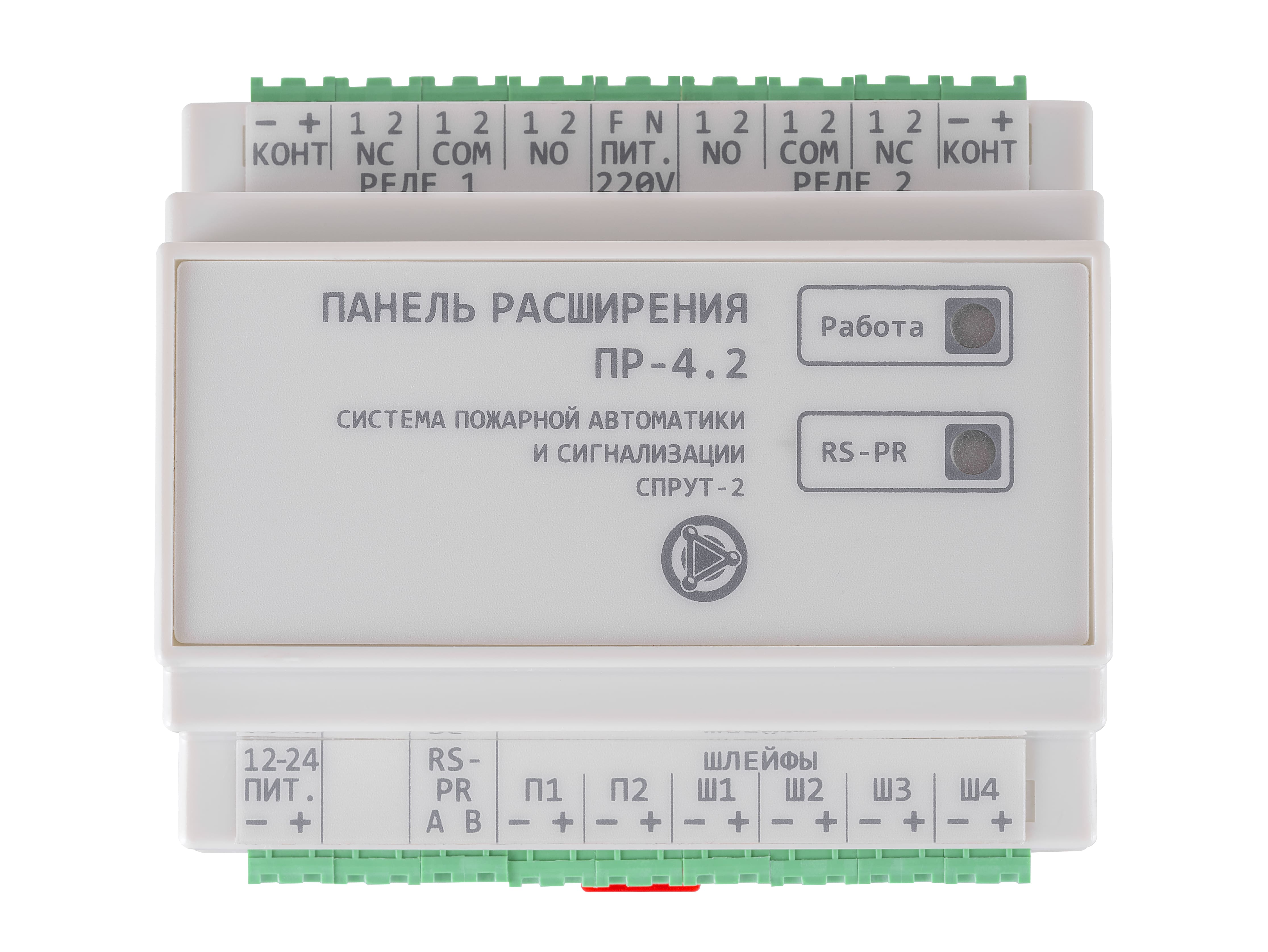

Для расширения возможностей ПУМ-4.2 по подключению внешнего оборудования можно использовать прибор расширения ПР-4.2, обеспечивающий контроль дополнительно 4 шлейфов и управление дополнительно 2 исполнительными устройствами. К одной ПУМ-4.2 по протоколу RS-PR можно подключить до 4 приборов ПР-4.2.

ПУМ-4.2 может работать как автономно, так и в составе Системы пожарной автоматики и сигнализации "СПРУТ-2". Для расширения возможностей системы допускается применять до 32 различных панелей управления ПУ/ПУ-PL/ПУМ/ПУМ-4.2 в одной Системе "СПРУТ-2". При этом управление подключенными устройствами может запускаться по сигналам от других ПУ/ПУМ.

Подробнее
  • ПУМ-4.2 обеспечивает контроль 4 шлейфов и управление двумя исполнительными устройствами с питанием на =12-24 В/~220 В, такими как: модуль, батарея, распределительное устройство, электроклапан, оповещатель, реле и другие аналогичные устройства;
  • ПУМ-4.2 обеспечивает контроль всех шлейфов и цепей управления на обрыв и короткое замыкание;
  • Все шлейфы ПУМ-4.2 поддерживают подключение как активных (токопотребляющие) извещателей, так и контактов типа «сухой контакт»;
  • Управление устройствами может осуществляться с использованием перекидного «сухого контакта», рассчитанного на коммутацию напряжения до 250 В;
  • Для увеличения числа входных шлейфов и управляемых устройств ПУМ-4.2 обеспечивает работу по интерфейсу RS-PR с приборами расширения ПР-4.2. Всего может быть подключено до 4 приборов ПР-4.2, что обеспечивает контроль до 20 шлейфов и управление до 10 исполнительными устройствами;
  • ПУМ-4.2 обеспечивают полноценную работу в составе СПАС "СПРУТ-2", что позволяет управлять устройствами как по сигналам от шлейфов любых приборов управления ПУ/ПУМ, так и по сигналам от зон любых приборов сигнализации "С300" (объединение адресно-аналоговых извещателей в зоны в ПАС300) и групп панелей индикации ЦПИ (объединение шлейфов ПУ/ПУМ и зон ПАС300 в группы в ЦПИ), входящих в состав "СПРУТ-2";
  • Программирование прибора осуществляется при помощи программы ПРО (требуется прибор интеграции ПИН);
  • ПУМ-4.2 может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В или к обоим источником одновременно;
  • Форм-фактор ПУМ-4.2 позволяет производить установку ПУМ-4.2 на DIN-рейке, например, в боксе на 6 и более модулей;
  • ПУМ-4.2 имеет внешние клеммные разъемы для быстрого монтажа/демонтажа прибора;

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.


Технические характеристики
Интерфейс RS-485 Максимальное количество в сети 32
Скорость обмена 9600 бит/сек
Интерфейс RS-PR Максимальное количество ПР-4.2 в сети 4
Скорость обмена 9600 бит/сек
Количество шлейфов 4 (20 шлейфов при использовании ПР-4.2)
Контроль исправности шлейфов на обрыв и короткое замыкание
Напряжение питания шлейфов 27 В
Местный пуск устройств Количество шлейфов 2
Контроль исправности нет
Напряжение питания 5 В
Количество цепей управления устройствами 2 (10 устройств при использовании ПР-4.2)
Контроль исправности цепей управления на обрыв и короткое замыкание
Цепи управления выход с контролем исправности цепей управления (~250 В, 8 А) или 2 перекидных "сухих контакта" (~250 В, 8 А)
Сигнализация световая
Программирование параметров по сети RS-485, адрес DIP-переключатель
Электропитание 1 ~85÷264 В, 47÷63 Гц (≤7,0 ВА)
Электропитание 2 =11÷30,5 В (≤3,2 Вт)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP20
Климатическое исполнение УХЛ 3.1.
Масса не более 0,35 кг
Габариты, мм (ширина х высота х глубина) 110х105х59
Установка на DIN-рейку
