Прибор расширения (архив)


смотреть все изображения
ПР

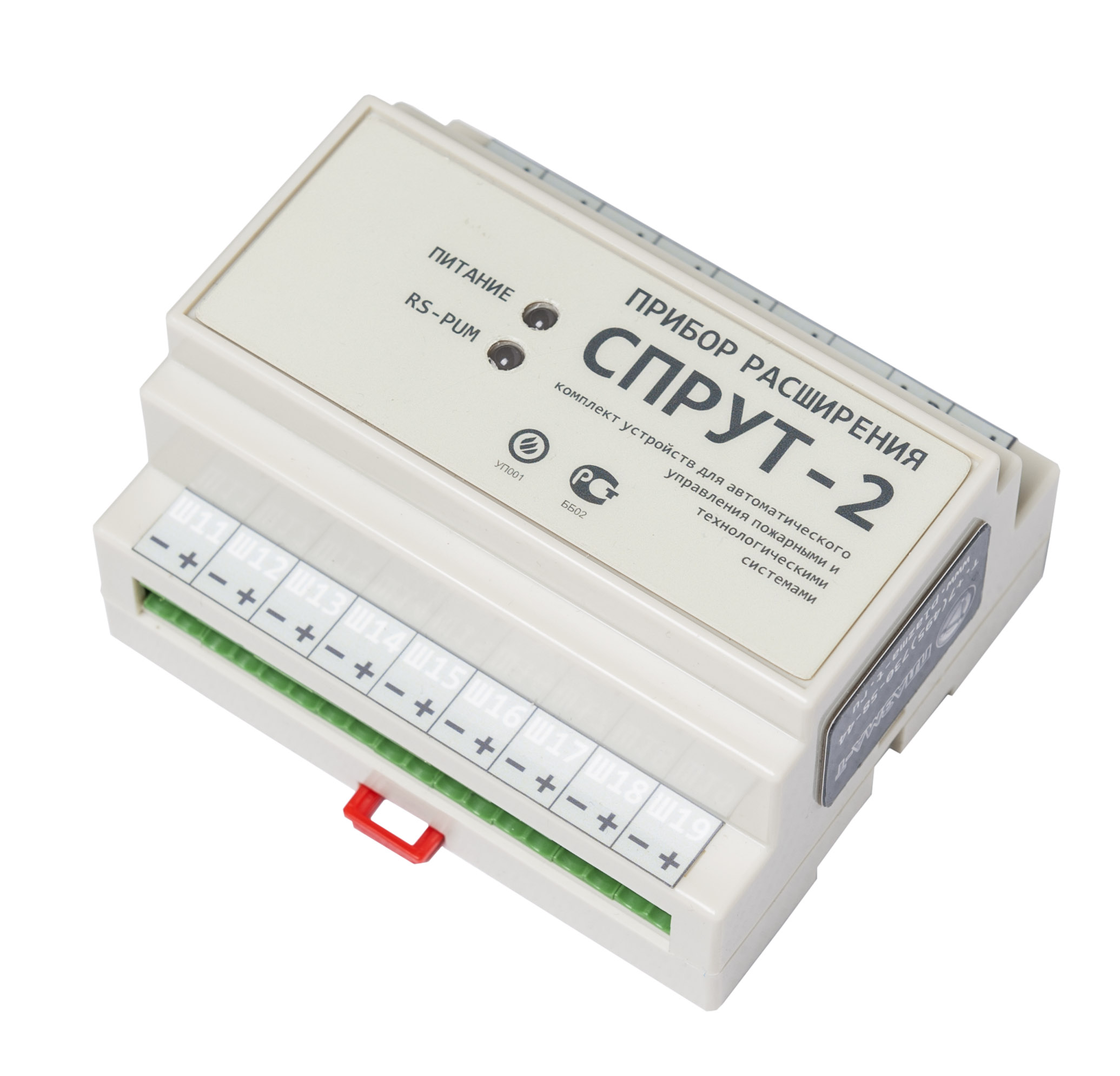

Прибор расширения (архив)

Прибор расширения ПР снят с производства. Аналогичный товар, соответствующий всем нормативным требованиям -  Панель расширения ПР.

ПР предназначен для увеличения возможностей подключения входных и выходных цепей прибора ПУМ и обеспечивает дополнительно контроль 10 (всего вместе с ПУМ 20) шлейфов и управление 5 (всего вместе с ПУМ 10) исполнительными устройствами на =12-24 В с контролем целостности цепи.

Для ПР доступно исполнение НЗК и НРК, в котором любой выход управления может быть заменен на выход типа «сухой контакт» (нормально замкнутый или нормально разомкнутый), указывается при заказе.

К одному ПУМ по интерфейсу RS-PR можно подключить один ПР.

Подробнее
a:2:{s:4:"TEXT";s:2965:"
  • ПР обеспечивает контроль до 10 шлейфов, в каждый из которых могут включаться активные (токопотребляющие) пожарные извещатели или пассивные пожарные извещатели/датчики (технологические) с выходом типа «сухой контакт»;
  • ПР обеспечивает управление 5 исполнительными устройствами с питанием 12-24В, такими как: - модуль; - батарея; - распределительное устройство; - электроклапан; - оповещатель; - реле; - другие аналогичные устройства;
  • ПР обеспечивает контроль всех шлейфов и цепей управления на обрыв и короткое замыкание;
  • Электропитание ПР обеспечивается от источника постоянного тока с номинальным напряжением 12-24 В;
  • Форм-фактор ПР позволяет производить установку ПР на DIN-рейке, например, в боксе на 6 и более модулей;
  • ПР имеет внешние клеммные разъемы для быстрого монтажа/демонтажа прибора;

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

";s:4:"TYPE";s:4:"HTML";}
Технические характеристики СП484.1311500.2020
Интерфейс RS-PR Максимальное количество ПР в сети 1
Скорость обмена 4800 бит/сек
Количество шлейфов 10
Контроль исправности шлейфов на обрыв и короткое замыкание
Напряжение питания шлейфов 27 В
Количество цепей управления устройствами 5
Контроль исправности цепей управления на обрыв и короткое замыкание
Напряжение цепей управления напряжение электропитания устройств равно напряжению питания ПР
Ток цепей управления до 2 А для каждой цепи управления, но не более 5 А для всех цепей
Выходы «сухой контакт» для ПР исполнений НЗК и НРК до ~250 В, 0,25 А
Сигнализация световая
Программирование параметров через ПУМ по сети RS-PUM
Электропитание 2 входа: =11 ÷ 28,5 В (≤ 5,0 Вт)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP20
Климатическое исполнение УХЛ 3.1.
Масса не более 0,35 кг
Габариты, мм (ширина х высота х глубина) 110х105х59
Установка на DIN-рейку
