ШУН
Шкаф управления насосом (архив)
Данный шкаф управления насосом ШУН был усовершенствован и теперь выпускается в новом, улучшенном исполнении. Ознакомится Вы можете здесь: https://plazma-t.ru/catalog/pozharnaya-avtomatika/shkafy-upravleniya/shkaf-upravleniya-nasosom/

ШУН предназначен для управления одно/трехфазным электродвигателем насоса систем водяного, пенного пожаротушения и противопожарного водопровода в режиме «Местный пуск» с лицевой панели ШУН или по сигналам любого модуля управления в режиме «Автоматический пуск» с отображением состояния насоса при помощи световой индикации и с передачей сигналов состояния на модуль управления. Серия силовых шкафов ШУН рассчитана на различную мощность, а также предусматривает два способа пуска: прямой и мягкий (с использование устройства плавного пуска - УПП).
  • ШУН работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24В/220В;
  • Наличие встроенного источника питания на 24В;

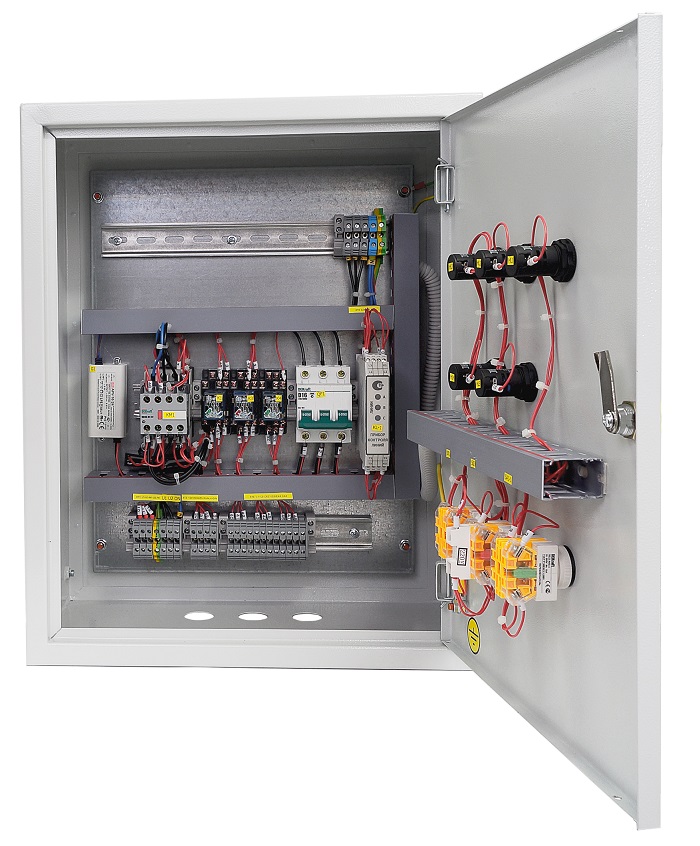

  • ШУН имеет пространство для монтажа модуля управления внутри шкафа;
  • Согласно ГОСТ 53325-2012 обеспечивает контроль исправности линий питания до электродвигателя насоса;
  • Аппаратура коммутации трех производителей: DEKraft, Schneider-electric, ABB (в зависимости от исполнения);
  • Степень защиты оболочкой – IP31 или IP54 (в зависимости от исполнения).
ШУН сертифицирован на применение в составе Комплекта устройств для автоматического управления пожарными и технологическими системами "СПРУТ-2", а также на соответствие требованиям ТР ТС Исполнения ШУН:
  • ШУН/х/IP31- прямой пуск, комплектация DEK, IP31
  • ШУН/х/IP54- - прямой пуск, комплектация DEK, IP54
  • ШУН/х/IP54/SE - прямой пуск, комплектация SE, IP54
  • ШУН/х/IP54/ABB - прямой пуск, комплектация ABB, IP54
, где х – мощность насосов (0,37 – 110 кВт)
  • ШУН/х/М/IP31- мягкий пуск, комплектация DEK, IP31
  • ШУН/х/М/IP54- - мягкий пуск, комплектация DEK, IP54
  • ШУН/х/М/IP54/SE - мягкий пуск, комплектация SE, IP54
  • ШУН/х/М/IP54/ABB - мягкий пуск, комплектация ABB, IP54
, где х – мощность насоса (5,5 – 250 кВт) Схемы подключения ШУН к приборам управления, в том числе других производителей (Поток-3Н, БУНС-Н3, БУПН, и т.д.) можно загрузить во вкладке Скачать

Скачать прайс-лист на ШУЗ-М/ШУВ/ШУН

  Смотрите также.......     работает с электродвигателями приточного или вытяжного вентилятора различной мощности и с любыми типами пожарных приборов управления; предусматривает прямой пуск, контроль исправности линий связи; встроенный источник питания на 24В; IP 31     работает с любыми типами электрозадвижек и пожарных приборов управления; функция автоматического закрытия; контроль исправности линий связи; встроенный источник питания на 24В; IP31, IP 54     свободно конфигурируемый шкаф для управления различными устройствами (насос, задвижка, вентилятор и т.д.); подбор ШАК при помощи программы Конфигуратор; аппаратура коммутации на комплектующих ABB, SchneiderElectric или DEKraft по выбору

Формирование "ШАК" и определение цены производится при помощи программы Конфигуратор

Скачать программу Конфигуратор

Подробнее

Технические характеристики

Напряжение питания шкафа: при управлении трехфазным электродвигателем ~380 В, 50 Гц
при управлении однофазным электродвигателем ~380 В или ~220В, 50 Гц
Потребляемая мощность в дежурном режиме до 10 ВА
Способ пуска насоса Прямой пуск УПП ПЧ
                      Линейка мощностей 0.37кВт/380 или 0.18кВт/220 + +
0.55кВт/380 или 0.25кВт/220 + +
0.75кВт/380 или 0.37кВт/220 + +
1.1кВт/380В или 0.55кВт/220 + +
1.5кВт/380В или 0.75кВт/220 + + +
2.2кВт/380В или 1.1кВт/220В + + +
3.0кВт/380В или 1.5кВт/220В + + +
4.0кВт/380В или 2.2кВт/220В + + +
5.5 кВт/380В + + +
7.5 кВт/380В + + +
11.0 кВт/380В + + +
15.0 кВт/380В + + +
18.5 кВт/380В + + +
22.0 кВт/380В + + +
30.0 кВт/380В + +
37.0 кВт/380В + +
45.0 кВт/380В + +
55.0 кВт/380В + +
75.0 кВт/380В + +
90.0 кВт/380В + +
110 кВт/380В + +
132 кВт/380В +
160 кВт/380В +
200 кВт/380В +
250 кВт/380В +
Выходная мощность для электропитания модуля управления -24В до 16,0 Вт
Автоматический контроль: включенного состояния вводного автомата есть
силовых цепей до электродвигателя до 3-х цепей на обрыв

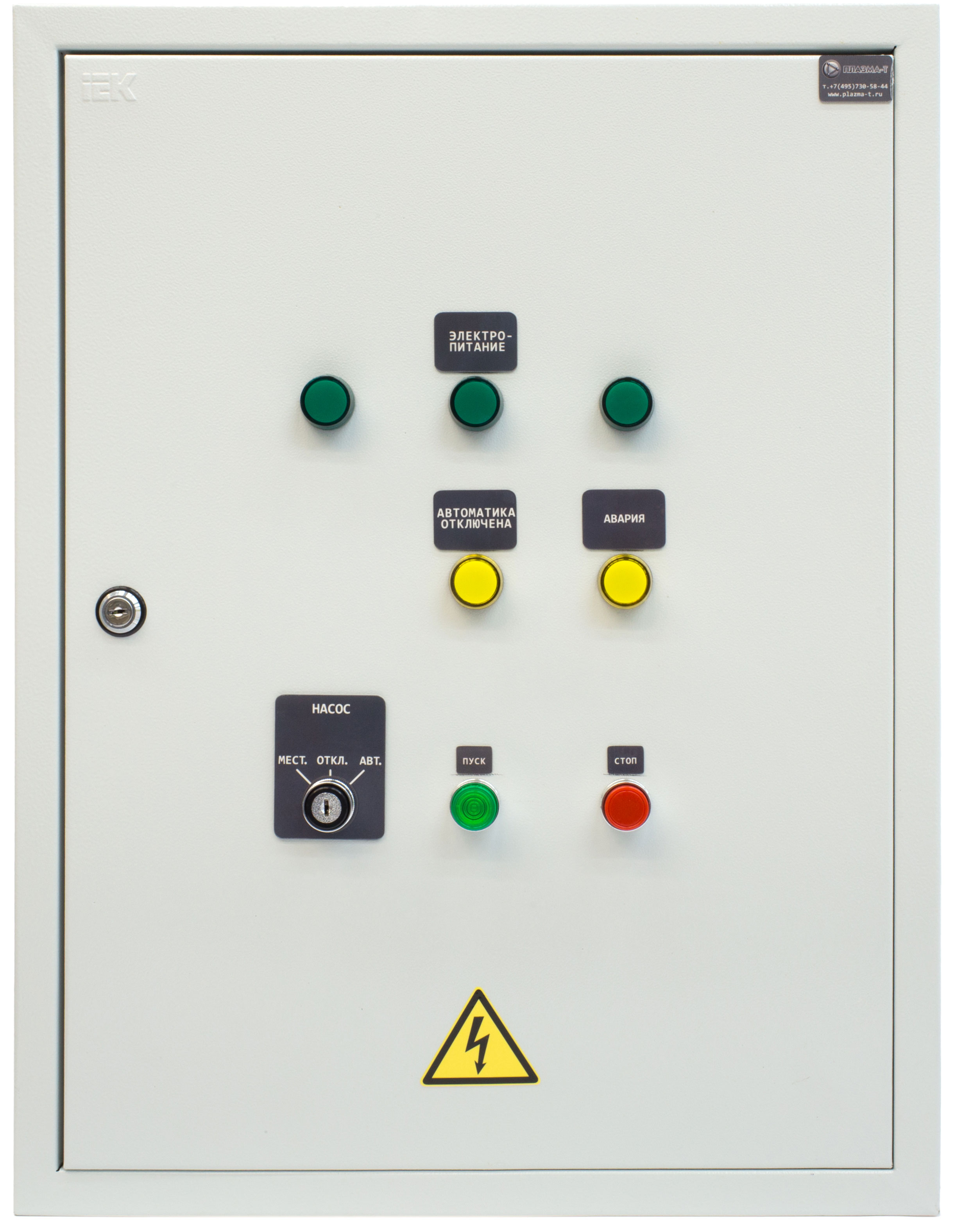

Световая сигнализация: Электропитание 3 лампы
Авария 1 лампа
Автоматика отключена 1 лампа
Насос включен 1 лампа, встроенная в кнопку «Пуск»
Сигнальные реле: Авария Перекидной «сухой контакт» 220В, 5А
Автоматика отключена
Насос включен
Органы управления: Переключатель режима работы с ключом «Местный пуск», «Запрет пуска», «Автоматический пуск»
Кнопка «Пуск» Работа только в режиме «Местный пуск»
Кнопка «Стоп»
Габариты места для установки модуля управления внутри шкафа (ВхШхГ) не менее 140х180х140 мм
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Условия для ШАК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочкой IP31 или IP54
Климатическое исполнение УХЛ 3.1.
Производитель аппаратуры коммутации DEKraft, ABB или SE
  Габариты (ВхШхГ) / Масса ШУН/0,37 ÷ ШУН/11 500х400х220 мм / не более 15 кг
ШУН/15 ÷ ШУН/37; ШУН/1,5/M ÷ ШУН/22/М; ШУН/0,37/Ч ÷ ШУН/11/Ч; 650х500х220 мм / не более 25 кг
ШУН/45; ШУН/30/M÷ШУН/55/М ШУН/15,0/Ч ÷ ШУН/22/Ч; 800х650х250 мм / не более 35 кг
ШУН/55 ÷ ШУН/75 1000х650х285 мм / не более 50 кг
ШУН/90 ÷ ШУН/110; ШУН/75/M ÷ ШУН/200/М 1200х750х300 мм / не более 90 кг
ШУН/250/M 2000х800х450 мм / не более 160 кг
