Прибор расширения модификации 4.2 (архив)


смотреть все изображения

ПР-4.2

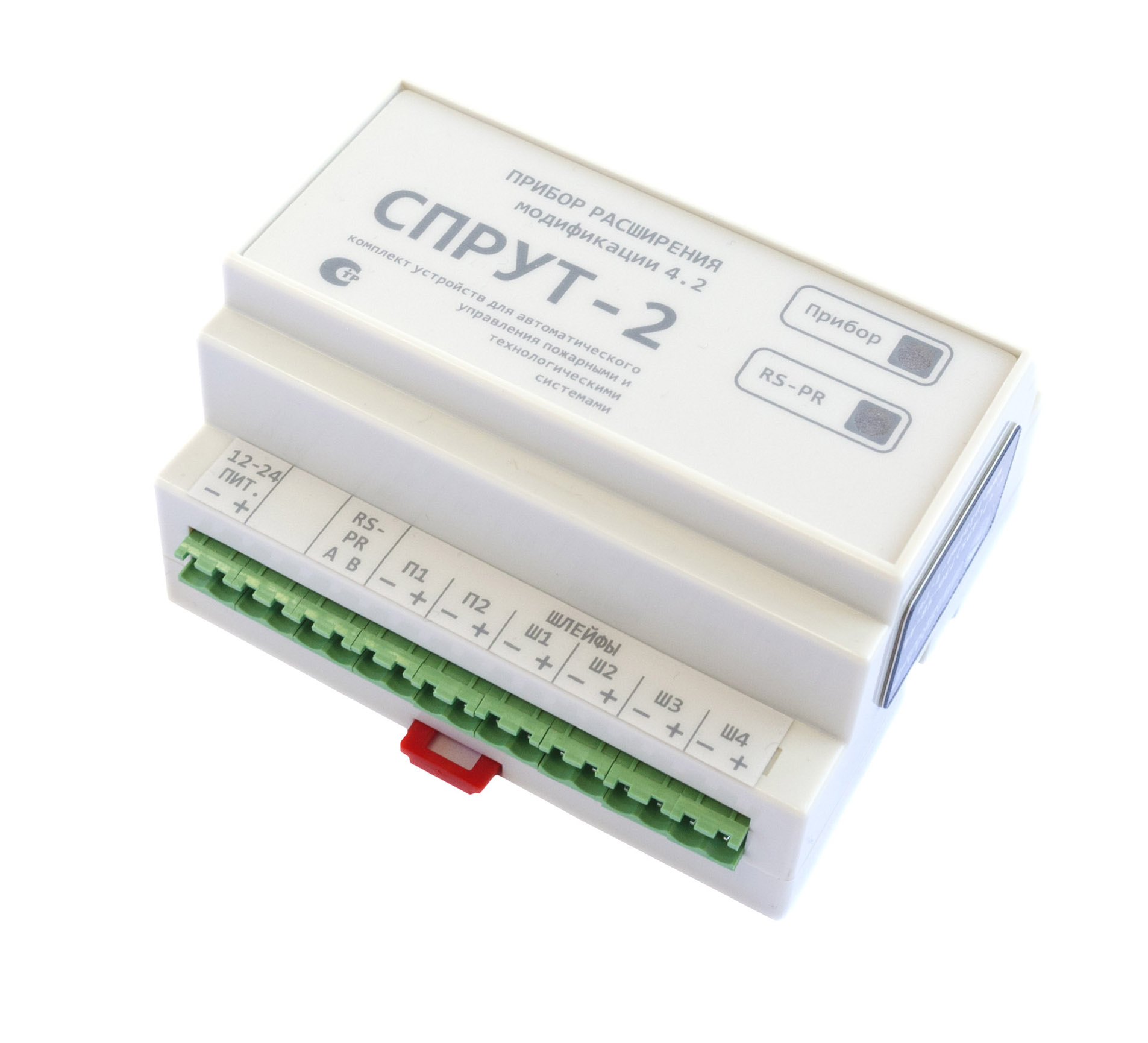

Прибор расширения модификации 4.2 (архив)

Прибор расширения модификации 4.2 снят с производства. Посмотрите товары новой Системы адресно-аналоговой сигнализации "С300", соответствующей всем текущим нормативным требованиям и гарантией 7 лет: https://plazma-t.ru/catalog/pozharnaya-avtomatika/adresno-analogovaya-signalizatsiya-s300/.

ПР-4.2 обеспечивает контроль 4 шлейфов, 2 входов для местного пуска и управление двумя исполнительными устройствами и предназначен для увеличения входов/выходов для приборов управления ПУМ-4.2. Каждый выход ПР-4.2 является универсальным и может использоваться в двух режимах:

  • перекидной «сухой контакт» с коммутацией нагрузки до ~250 В, 8 А;
  • управление устройствами с питанием на 12-24 В/~220 В с контролем исправности цепей управления (~250 В, 8 А).
По интерфейсу RS-PR можно подключить до 4 ПР-4.2 к одному ПУМ-4.2.
Подробнее
  • ПР-4.2 обеспечивает контроль 4 шлейфов и управление 2 исполнительными устройствами питанием на 12-24 В/~220 В с контролем целостности цепи, такими как модуль, батарея, распределительное устройство, электроклапан, оповещатель, реле и другие аналогичные устройства;
  • ПР-4.2 обеспечивает контроль всех шлейфов и цепей управления на обрыв и короткое замыкание;
  • Все шлейфы ПР-4.2 поддерживают подключение как активных (токопотребляющих) пожарных извещателей, так и пассивных пожарных извещателей/датчиков (технологических) с выходом типа «сухой контакт»;
  • Управление устройствами может осуществляться с использованием перекидного «сухого контакта» рассчитанного на коммутацию напряжения до 250 В или с использованием контролируемой на исправность цепи управления;
  • ПР-4.2 может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В или к обоим источником одновременно;
  • Форм-фактор ПР-4.2 позволяет производить установку на DIN-рейке, например, в боксе на 6 и более модулей;
  • ПР-4.2 имеет внешние клеммные разъемы для быстрого монтажа/демонтажа прибора;

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
Интерфейс RS-PR Максимальное количество ПР-4.2 в сети 4
Скорость обмена 9600 бит/сек
Количество шлейфов 4
Контроль исправности шлейфов на обрыв и короткое замыкание
Напряжение питания шлейфов 27 В
Местный пуск устройств Количество шлейфов 2
Контроль исправности шлейфов нет
Напряжение питания шлейфов 5 В
Количество цепей управления устройствами 2
Контроль исправности цепей управления на обрыв и короткое замыкание
Цепи управления выход с контролем исправности цепей управления (~250 В, 8А) или 2 перекидных «сухих контакта» (~250 В, 8 А)
Сигнализация световая
Программирование параметров через ПУМ-4.2 по сети RS-PR, адрес – DIP-переключатель
Электропитание 1 ~85÷264 В, 47÷63 Гц (≤ 7,0 ВА)
Электропитание 2 =11 ÷ 30,5 В (≤ 3,2 Вт)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP20
Климатическое исполнение УХЛ 3.1.
Масса не более 0,35 кг
Габариты, мм (ширина х высота х глубина) 110х105х59
Установка на DIN-рейку
