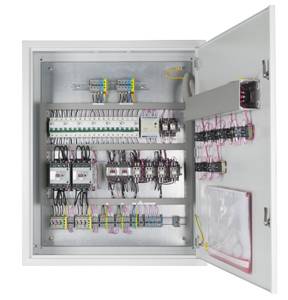

Шкаф управления и коммутации
ШУК предназначен для:
  • коммутации силовых цепей насосов холодного, горячего водоснабжения, насосов циркуляции и подпитки отопления, дренажных насосов, электрозадвижек, компрессоров, вентиляторов, реле сигнализации и управления
  • электропитания одно-, трехфазных нагрузок и нагрузок по постоянному току
  • коммутации силовых цепей автоматического включения резерва электропитания (АВР)
Аппаратура коммутации ШУК может быть выполнена с использованием комплектующих ABB, SchneiderElectric или DEKraft по выбору заказчика Формирование шкафа производится при помощи программы Конфигуратор.
Подробнее
a:2:{s:4:"TEXT";s:3905:"
  • Проектировщик/заказчик имеет возможность при помощи программы Конфигуратор, самостоятельно сконфигурировать силовой шкаф с необходимым ему силовым оборудованием
  1. После выбора конфигурации ШУК, программа Конфигуратор формирует Исполнение данного шкафа, которое заносится в спецификацию проекта
  2. После передачи Исполнения ШУК на производство автоматически формируется комплект конструкторской документации на данное Исполнение ШАК
  3. На основании полученного комплекта конструкторской документации автоматически происходит списание необходимых материалов и оборудования со склада и ШУК передается в работу
  4. Благодаря автоматизации производственного процесса время изготовления любого ШУК составляет не более 7 рабочих дней
  • Управление ШУК может обеспечиваться от любого контроллера имеющего выходы типа «Сухой контакт» и рассчитанных на напряжение 220В
  • Один ШУК может иметь один или два электроввода питания, иметь силовое оборудование для управления одним или несколькими насосами, электрозадвижками, вентиляторами, компрессорами и/или питания разнообразных нагрузок, в том числе других шкафов, однофазных нагрузок или нагрузок по постоянному току
  • ШУК позволяет производить не только прямой пуск электродвигателей, но и с использованием пуска по схеме звезда-треугольник, с использование устройства плавного пуска (УПП)
  • ШУК позволяет производить частотное регулирование частоты вращения подключаемых электродвигателей.
  • Степень защиты оболочкой ШУК может быть как IP31 так и IP54

  • Программа Конфигуратор предназначена для корректного формирования ШУК и позволяет определить:
config2
  • исполнение ШУК (требуется для заказа), цену ШУК
  • типоразмер шкафа (6 типоразмеров)
  • способ пуска/управления электроприводами
  • вид нагрузок
  • номера и назначения клеммников, рекомендованные кабели
  • токи устройств, нагрузок
  • потребляемую мощность ШУК
";s:4:"TYPE";s:4:"HTML";}

Технические характеристики

Управление от «сухого контакта» рассчитанного на 220В/8А
Напряжения питания ШУК 380 В, 50 Гц
Напряжение, коммутируемое ШУК 380/220 В, 50 Гц
Максимальная коммутируемая мощность: трехфазного устройства до 250кВт
однофазного устройства до 5,5 кВт
АВР до 250 кВт
электропитания трехфазной нагрузки     ~380В до 250 кВт
электропитания однофазной нагрузки     ~220В до 18,5 кВт
электропитания однофазной нагрузки     -24В до 0,1 кВт
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Условия для ШУК с устройствами плавного (УПП) пуска и/или с преобразователями частоты (ПЧ) Рабочая температура от 0 до +40°C. Высота над уровнем моря ≤ 1000 м. Для УПП не более 10 пусков в час.
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP31 или IP54
Климатическое исполнение УХЛ 3.1
