ПУМ

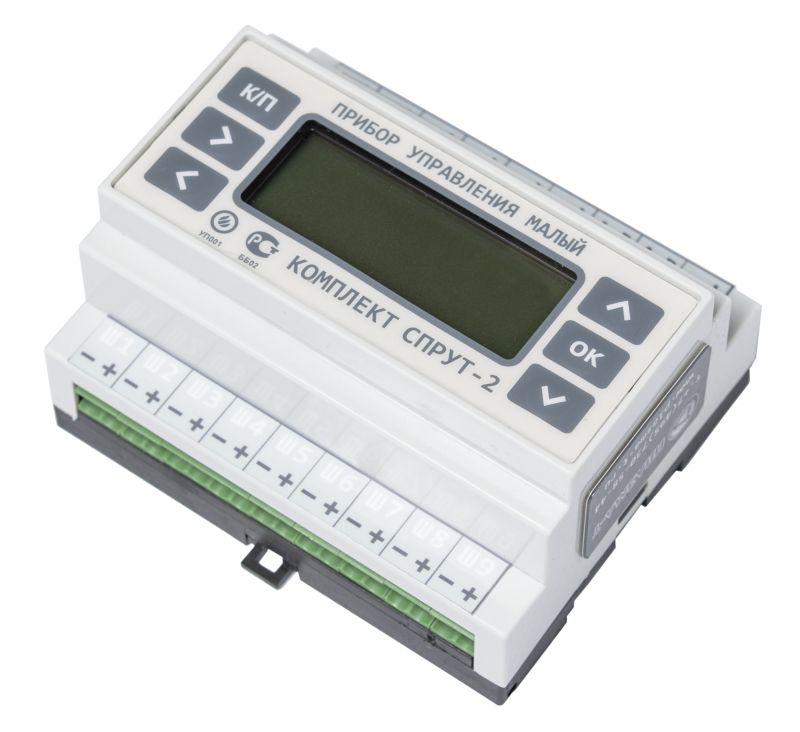

Прибор управления малый (архив)

Прибор управления малый ПУМ снят с производства. Аналогичный товар, соответствующий всем действующим нормативам - Панель управления малая ПУМ.

ПУМ предназначен для:

  • автоматического управления оборудованием пожаротушения (газового, порошкового, аэрозольного);
  • автоматического управления дымоудалением и вентиляцией;
  • автоматического управления оповещением;
  • автоматического управления технологическим оборудованием;
  • работы в качестве пожарной сигнализации с безадресными извещателями.

ПУМ обеспечивает контроль 10 шлейфов и управление 5 исполнительными устройствами на 12-24 В с контролем целостности цепи. Для расширения возможностей ПУМ по подключению внешнего оборудования можно использовать прибор расширения ПР, обеспечивающий контроль дополнительно 10 шлейфов и управление дополнительно 5 исполнительными устройствами. К одному ПУМ по интерфейсу RS-PR можно подключить один ПР.

ПУМ может работать как автономно, так и в составе Системы пожарной автоматики и сигнализации "СПРУТ-2". Для расширения возможностей системы допускается применять до 32 различных приборов управления ПУ/ПУ-PL/ПУМ/ПУМ-4.2 в одной Системе "СПРУТ-2". При этом управление подключенными устройствами может запускаться по сигналам от других ПУ/ПУМ.

Для ПУМ доступно исполнение НЗК и НРК, в котором любой выход управления может быть заменен на выход типа «сухой контакт» (нормально замкнутый или нормально разомкнутый).

Подробнее
a:2:{s:4:"TEXT";s:7038:"
  • ПУМ поддерживает дублированный интерфейс RS-485;
  • ПУМ обеспечивает контроль до 10 шлейфов, в каждый из которых могут включаться активные (токопотребляющие) пожарные извещатели или пассивные пожарные извещатели/датчики (технологические) с выходом типа «сухой контакт»;
  • ПУМ обеспечивает управление 5 исполнительными устройствами питанием 12-24 В, такими как: - модуль; - батарея; - распределительное устройство; - электроклапан; - оповещатель; - реле; - другие аналогичные устройства;
  • ПУМ обеспечивает контроль всех шлейфов и цепей управления на обрыв и короткое замыкание;
  • Для расширения возможностей ПУМ можно подключить прибор расширения ПР, обеспечивающий контроль дополнительно до 10 шлейфов и управление дополнительно до 5 исполнительных устройств;
  • В ПУМ предусмотрен режим резервирования устройств, позволяющий в случае невыхода на режим основного устройства запускать резервное устройство. Также предусмотрена возможность автоматической смены основных и резервных устройств через задаваемый интервал времени (1-999 часов);
  • ПУМ обеспечивают полноценную работу в составе СПАС "СПРУТ-2", что позволяет управлять устройствами как по сигналам от шлейфов любых приборов управления ПУ/ПУМ, так и по сигналам от зон любых приборов сигнализации "С300" (объединение адресно-аналоговых извещателей в зоны в ПАС300) и групп приборов индикации ЦПИ (объединение шлейфов ПУ/ПУМ и зон ПАС300 в группы в ЦПИ), входящих в состав "СПРУТ-2";
  • Текущее состояние ПУМ индицируется при помощи встроенного ЖК-дисплея (20х4 символа) с подсветкой;
  • Удобный режим программирования через меню при помощи клавиш на лицевой панели или при помощи программы ПРО (требуется прибор интеграции ПИН);
  • ПУМ сохраняет алгоритм работы и не сбрасывает сформированные сигналы при пропадании напряжения питания на время до 10 секунд;
  • Для защиты системы предусмотрено разграничение прав доступа при помощи паролей. ПУМ поддерживает до 10 паролей и трех уровней доступа;
  • Электропитание ПУМ обеспечивается от источника постоянного тока с номинальным напряжением 12-24 В;
  • Форм-фактор ПУМ позволяет производить установку ПУМ на DIN-рейке, например, в боксе на 6 и более модулей;
  • ПУМ имеет внешние клеммные разъемы для быстрого монтажа/демонтажа прибора;

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

";s:4:"TYPE";s:4:"HTML";}
Технические характеристики СП484.1311500.2020
Интерфейс RS-485 Максимальное количество в сети 32
Скорость обмена 9600 бит/сек
Дублирование есть
Гальваническая развязка есть
Интерфейс RS-PR Максимальное количество ПР в сети 1
Скорость обмена 4800 бит/сек
Количество шлейфов 10 (20 шлейфов при использовании ПР)
Контроль исправности шлейфов на обрыв и короткое замыкание
Напряжение питания шлейфов 27 В
Количество цепей управления устройствами 5 (10 устройств при использовании ПР)
Контроль исправности цепей управления на обрыв и короткое замыкание
Напряжение цепей управления напряжение электропитания устройств равно напряжению питания ПУМ
Ток цепей управления до 2 А для каждой цепи управления, но не более 5 А для всех цепей
Выходы «сухой контакт» для ПУМ исполнений НЗК и НРК до ~250 В, 0,25 А
Индикация ЖКИ символьный
Ограничение доступа пользователей 10 паролей/3 уровня доступа
Программирование параметров c лицевой панели/по сети RS-485
Электропитание 2 входа: =11÷28,5 В (≤ 5,0 Вт)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки по ГОСТ 14254-80 IP20
Климатическое исполнение УХЛ 3.1.
Масса не более 0,35 кг
Габариты, мм (ширина х высота х глубина) 110х105х59
Установка на DIN-рейку
