Прибор управления (архив)


смотреть все изображения

ПУ

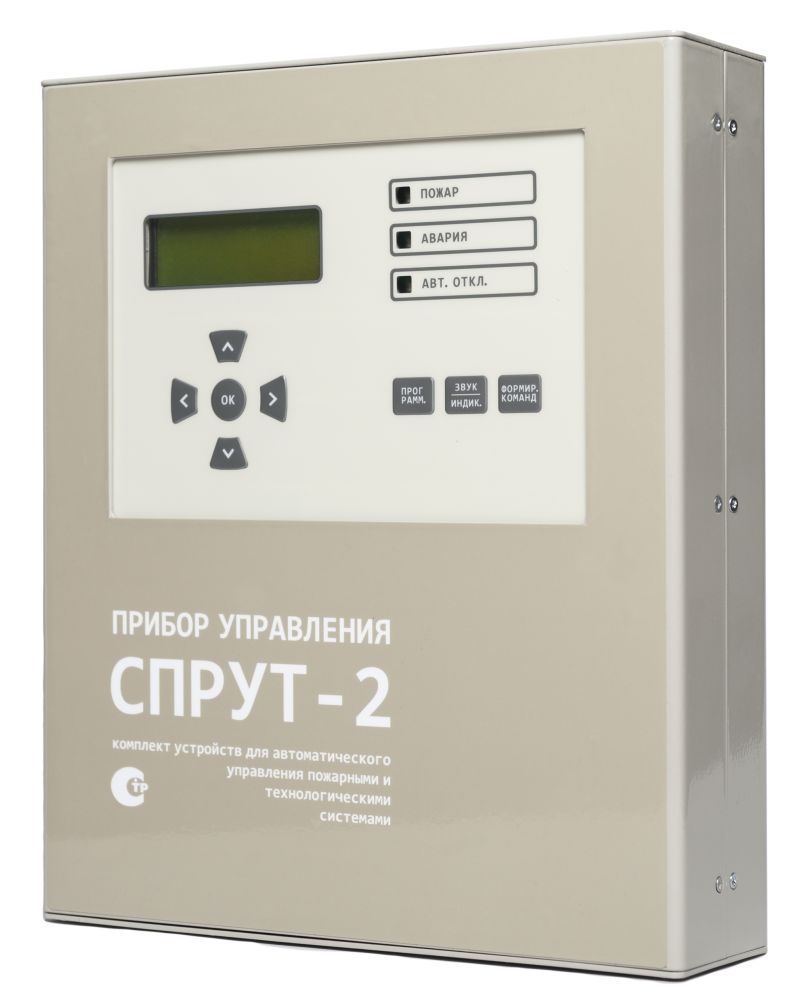

Прибор управления (архив)

Прибор управления ПУ был снят с производства. Аналогичный товар, соответствующий всем действующим нормативам -  Панель управления ПУ.

ПУ предназначен для:

  • автоматического управления оборудованием пожаротушения (водяного, пенного, газового, порошкового, аэрозольного);
  • автоматического управления дымоудалением и вентиляцией;
  • автоматического управления оповещением;
  • автоматического управления технологическим оборудованием (в том числе насосами холодного водоснабжения, горячего водоснабжения, циркуляции отопления, подпитки отопления, дренажа);
  • работы в качестве пожарной сигнализации с безадресными извещателями;
  • работы в составе СПАС «СПРУТ-2».

ПУ обеспечивает контроль 20 шлейфов и управление 10 устройств и может работать как автономно, так и в составе Системы пожарной автоматики и сигнализации «СПРУТ-2».

Для расширения возможностей системы допускается применять до 32 различных приборов управления ПУ/ПУ-PL/ПУМ/ПУМ-4.2 в одной Системе «СПРУТ-2». При этом управление подключенными устройствами может осуществляться по сигналам от других ПУ/ПУМ.

ПУ выпускается в двух исполнениях:

— ПУ исполнения 10 (20 шлейфов / 10 устройств) — ПУ исполнения 5 (10 шлейфов / 5 устройств)

Для ПУ доступно исполнение НЗК и НРК, в котором любой выход управления может быть заменен на выход типа «сухой контакт» (нормально замкнутый или нормально разомкнутый), указывается при заказе.

ПУ обеспечивает контроль до 20 шлейфов, в каждый из которых могут включаться активные (токопотребляющие) пожарные извещатели или пассивные пожарные извещатели/датчики (технологические) с выходом типа «сухой контакт».

ПУ обеспечивает управление до 10 устройств, такими как: спринклерный насос, дренчерный насос, насос-дозатор, жокей-насос, дренажный насос, насосы хозяйственно-питьевого водоснабжения (ХВС), горячего водоснабжения (ГВС), циркуляции отопления (ЦО), подпитки отопления (ПО), компрессор, вентилятор, модуль, батарея, распределительное устройство, электрозадвижка, электроклапан, оповещатель, реле и другие аналогичные устройства.

Подробнее
a:2:{s:4:"TEXT";s:6158:"
  • ПУ поддерживает дублированный интерфейс RS-485;
  • В ПУ предусмотрен режим резервирования устройств, позволяющий в случае невыхода на режим основного устройства запускать резервное устройство. Также предусмотрена возможность автоматической смены основных и резервных устройств через задаваемый интервал времени (1-999 часов);
  • ПУ имеет три встроенных реле для передачи сигналов «Пожар»/«Внимание», «Неисправность», «Отключение»;
  • ПУ имеет входы для подключения сигнальных цепей, контроля состояния цепей управления, электропитания и вскрытия шкафа аппаратуры коммутации (ШАК);
  • ПУ обеспечивает контроль всех шлейфов и цепей управления на обрыв и короткое замыкание;
  • ПУ обеспечивают полноценную работу в составе СПАС «СПРУТ-2», что позволяет управлять устройствами как по сигналам от шлейфов любых приборов управления ПУ/ПУМ, так и по сигналам от зон любых приборов сигнализации «С300» (объединение адресно-аналоговых извещателей в зоны в ПАС300) и групп приборов индикации ЦПИ (объединение шлейфов ПУ/ПУМ и зон ПАС300 в группы в ЦПИ), входящих в состав «СПРУТ-2»;
  • Текущее состояние ПУ индицируется при помощи встроенных: ЖК-дисплея (20х4 символа) с подсветкой, трех светодиодов и звукового пьезоизлучателя;
  • Удобный режим программирования через меню при помощи клавиш на лицевой панели или при помощи программы ПРО (требуется прибор интеграции ПИН);
  • ПУ сохраняет алгоритм работы и не сбрасывает сформированные сигналы при пропадании напряжения питания на время до 10 секунд;
  • Для защиты системы предусмотрено разграничение прав доступа при помощи паролей. ПУ поддерживает до 10 паролей и трех уровней доступа;
  • ПУ может подключаться как к питающей сети 220 В переменного тока, так и к источнику постоянного тока с номинальным напряжением 12-24 В, или к обоим источником одновременно;
  • Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

";s:4:"TYPE";s:4:"HTML";}
Технические характеристики СП484.1311500.2020
Интерфейс RS-485 Максимальное количество в сети 32
Скорость обмена 9600 бит/сек
Дублирование есть
Гальваническая развязка есть
Количество шлейфов 20 (10 шлейфов для ПУ исп.5)
Контроль исправности шлейфов на обрыв и короткое замыкание
Напряжение питания шлейфов 27 В
Входы контроля ШАК электропитания 2
цепей управления 1
вскрытия шкафа 1
Количество цепей управления устройствами 10 (5 устройств для ПУ исп. 5)
Контроль исправности цепей управления на обрыв и короткое замыкание
Максимальные значения цепей управления ~250 В, 8 А или =125 В, 3 А, (не более 10 А для 5 цепей управления)
Выходы «сухой контакт» 3 реле: ~125 В/0,5 А; =30 В/1,0 А до 10 реле для ПУ исп. НЗК/НРК: ~250 В, 8 А
Встроенные часы реального времени есть
Энергозависимая память 1024 события
Сигнализация и индикация световая, звуковая, ЖКИ символьный
Ограничение доступа пользователей 10 паролей/3 уровня доступа
Программирование параметров c лицевой панели/по сети RS-485
Электропитание 1 ~180÷264 В, 47÷63 Гц (≤21 ВА)
Электропитание 2 =11÷28,5 В (≤ 20 Вт)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP44
Климатическое исполнение УХЛ 3.1.
Масса не более 3,5 кг
Габариты, мм (ширина х высота х глубина) 320х272х75
Паспорта, Руководства по эксплуатацииСкачать
Паспорт ПУ [АРХИВ]
Структура СПАС «Спрут-2»
Гарантийные обязательства Плазма-Т
Руководство по эксплуатации ПУ [АРХИВ]
Паспорт ПУ (СП 484) [АРХИВ]
Руководство по эксплуатации ПУ (СП 484) [АРХИВ]
Схемы подключения, BIM модели для REVIT
Схема подключения ПУ (исполнение 5)
Схема подключения ПУ (исполнение 10)
BIM модель ПУ (для Revit)
Таблица контактов
Сертификаты
Сертификат "Спрут-2" ТР ЕАЭС 043/2017
Программное обеспечение
Программа программирования и отображения ПРО v6
Проекты
Заготовка проекта по автоматизации системы противопожарного водопровода
Заготовка проекта по автоматизации установки водо-пенного пожаротушения
Заготовка проекта по автоматизации установки спринклерного пожаротушения
Заготовка проекта по автоматизации централизованной установки газового пожаротушения
Заготовка проекта по автоматизации системы противопожарной защиты жилого здания
Насосная станция водяного пожаротушения Спрут-НС в блок-боксе
Насосная станция пенного пожаротушения Спрут-НС в блок-боксе
Заготовка проекта по автоматизации установки водяного пожаротушения (Офисная надземная часть и автостоянка)
Рекомендации, инструкции
Рекомендации по подключению модулей грозозащиты в цепи RS-485
Рекомендации по подключению приборов по волоконно-оптической линии
Рекомендации по подключению повторителя RS-485
Инструкция к программе программирования и отображения ПРО v6
Рекомендации по подключению приборов по радиоканалу
Порядок пусконаладки системы «Спрут-2» (ШАК+ЦПИ)
Рекомендации по подбору номиналов сопротивлений для различных извещателей
Рекомендации по подключению термокабеля к пороговым шлейфам
Письма
Письмо "О ручном пуске системы противодымной защиты"
Письмо "О табло "Выход"
Письмо "О трактовке СП6 п 4.10"
Письмо "О электропитании приборов и модулей"
Ответ ФГБУ ВНИИПО МЧС России (о сертификации автоматики ВПВ)
Письмо о сроке службы и замене изделий
Каталог, Презентации, Прайс
Прайс-лист Плазма-Т
Брошюра Продукция компании "Плазма-Т"
Каталог Система пожарной автоматики и сигнализации "Спрут-2"
Презентация обзорная «С300»
