Модуль реле (архив)


смотреть все изображения
МР

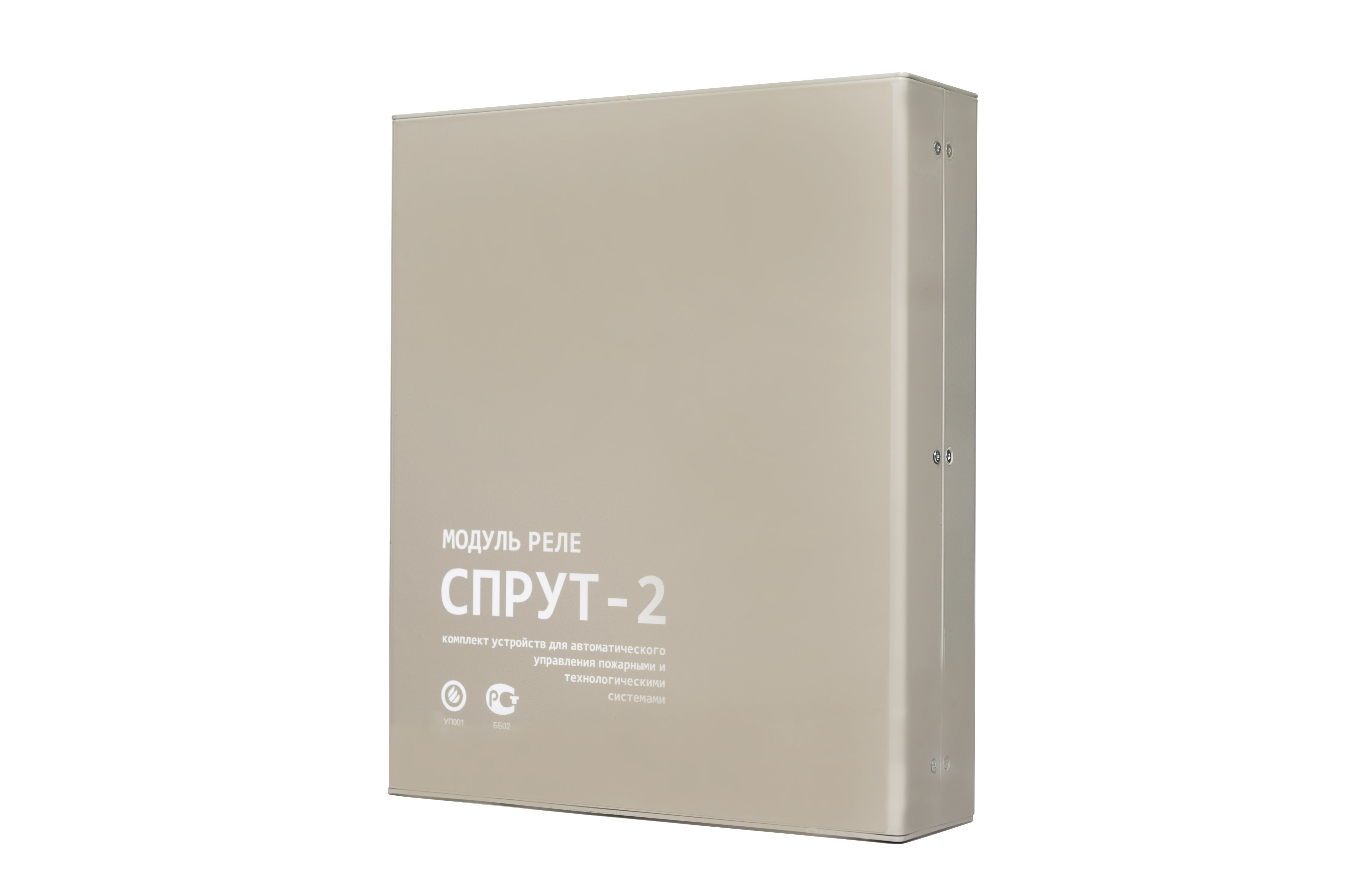

Модуль реле (архив)


Модуль реле МР снят с производства. Посмотрите товары новой Системы адресно-аналоговой сигнализации "С300", соответствующей всем текущим нормативным требованиям и гарантией 7 лет: https://plazma-t.ru/catalog/pozharnaya-avtomatika/adresno-analogovaya-signalizatsiya-s300/.

МР предназначен для увеличения числа управляющих контактов панели управления ПУ.

МР выпускается в двух исполнениях: - МР исполнения 10 (10 реле с перекидными контактами); - МР исполнения 5 (5 реле с перекидными контактами).

Подробнее
  • МР имеет в своем составе 5 или 10 реле (катушка управления рассчитана на 220 В, две группы перекидных контактов на 220 В/8 А);
  • МР позволяет расширить возможности ПУ, например: - создать или увеличить число сигнальных контактов типа перекидной «сухой контакт»; - увеличить число управляемых устройств (с контролем исправности цепи управления).

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

Технические характеристики
Количество реле 10 (5 для МР исполнения 5)
Тип входов катушки реле 220 В/1,0 ВА
Тип выходов для каждого реле два перекидных «сухих контакта»
Мощность выходных контактов ~250 В/2 А или =125 В/8 А
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP44
Климатическое исполнение УХЛ 3.1.
Масса не более 2,5 кг
Габариты, мм (ШхВхГ) 320х270х85
