ПР-10.5

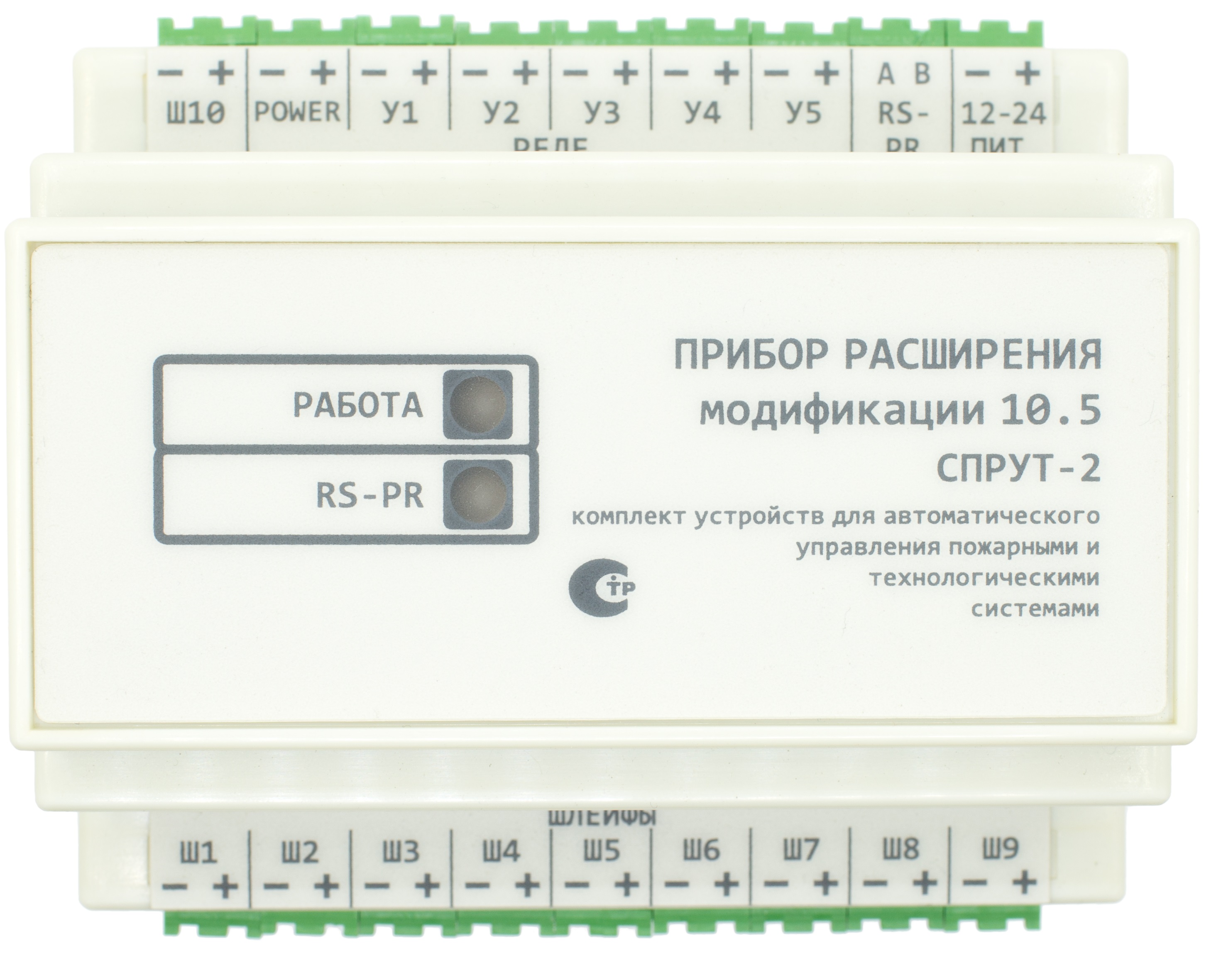

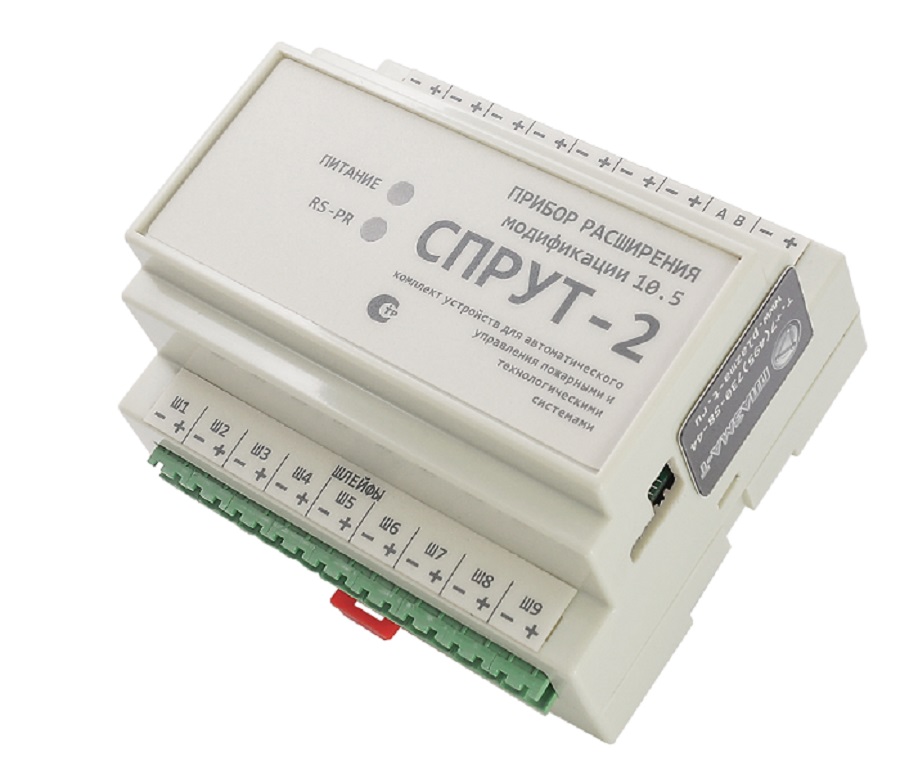

Прибор расширения модификации 10.5 (архив)

Прибор расширения модификации 10.5 снят с производства. Аналогичный товар, соответствующий всем нормативным требованиям -  Панель расширения модификации 10.5.

ПР-10.5 предназначен для увеличения возможностей по подключению входных и выходных цепей для прибора управления ПУ-PL и обеспечивает контроль 10 шлейфов и управление 5 исполнительными устройствами как на ~220 В, так и на 12-24 В с контролем целостности цепи.

К одному ПУ-PL по интерфейсу RS-PR можно подключить до двух ПР-10.5.

Применяется только в составе ШАК.

Подробнее
a:2:{s:4:"TEXT";s:3083:"
  • ПР-10.5 обеспечивает контроль до 10 шлейфов, в каждый из которых могут включаться активные (токопотребляющие) пожарные извещатели или пассивные пожарные извещатели/датчики (технологические) с выходом типа «сухой контакт»;
  • ПР-10.5 имеет 5 силовых выходов с контролем целостности цепи для управления исполнительными устройствами как на ~220 В, так и на 12-24 В;
  • ПР-10.5 обеспечивает контроль всех шлейфов и цепей управления на обрыв и короткое замыкание;
  • Электропитание ПР-10.5 обеспечивается от источника постоянного тока с номинальным напряжением 12-24 В. В качестве источника питания может использоваться внешний источник или соответствующий выход ПУ-PL;
  • Форм-фактор ПР-10.5 позволяет производить установку на DIN-рейке, например, в боксе на 6 и более модулей;
  • ПР-10.5 имеет внешние клеммные разъемы для быстрого монтажа/демонтажа прибора;
  • ПР-10.5 вместе с ПУ-PL идеально подходит для установки в шкаф аппаратуры коммутации (ШАК);

* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

";s:4:"TYPE";s:4:"HTML";}
Технические характеристики
Интерфейс RS-PR Максимальное количество ПР-10.5 в сети 2
Скорость обмена 9600 бит/сек
Количество шлейфов 10
Контроль исправности шлейфов на обрыв и короткое замыкание
Напряжение питания шлейфов 27 В
Количество цепей управления устройствами 5
Контроль исправности цепей управления на обрыв и короткое замыкание
Цепи управления ~250 В, 8 А или =125 В, 3 А но не более 10 А для 5 цепей управления
Сигнализация световая
Программирование параметров через ПУ-PL по сети RS-PR, адрес – DIP-переключатель
Электропитание =11 ÷ 30,5 В (≤ 7,5 Вт)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP20
Климатическое исполнение УХЛ 3.1.
Масса не более 0,35 кг
Габариты, мм (ширина х высота х глубина) 110х105х59
Установка на DIN-рейку
